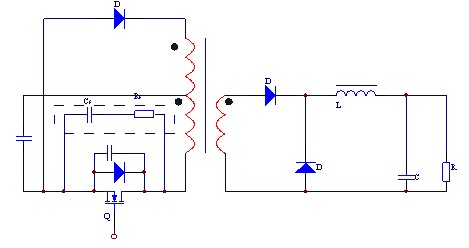

若開關斷開,蓄積在寄生電感中能量對開關的寄生電容充電的同時,通過吸收電阻對吸收電容充電。由于吸收電阻作用,阻抗變大,那么,吸收電容也等效地增加了開關的并聯電容容量,為此,抑制開關斷開的電壓浪涌。開關接通時,吸收電容通過開關放電,其放電電流被吸收電阻所限制。
為了限制電路電壓上升率過大,確保晶閘管安全運行,常在晶閘管兩端并聯RC阻容吸收網絡,利用電容兩端電壓不能突變的特性來限制電壓上升率。因?yàn)殡娐房偸谴嬖陔姼械?變壓器漏感或負載電感),所以與電容C串聯電阻R可起阻尼作用,它可以防止R、L、C電路在過渡過程中,因振蕩在電容器兩端出現的過電壓損壞晶閘管。同時,避免電容器通過晶閘管放電電流過大,造成過電流而損壞晶閘管。
由于晶閘管過流過壓能力很差,如果不采取可靠的保護措施是不能正常工作的。RC阻容吸收網絡就是常用的保護方法之一。
電容的選擇
C=(2.5-5)×10的負8次方×If
If=0.367Id
Id-直流電流值
如果整流側采用500A的晶閘管(可控硅)
可以計算C=(2.5-5)×10的負8次方×500=1.25-2.5mF
選用2.5mF,1kv 的電容器
電阻的選擇:
R=((2-4) ×535)If=2.14-8.56
選擇10歐
PR=(1.5×(pfv×2πfc)的平方×10的負12次方×R)2
Pfv=2u(1.5-2.0)
u=三相電壓的有效值
阻容吸收回路在實際應用中,RC的時間常數一般情況下取1~10毫秒。
小功率負載通常取2毫秒左右,R=220歐姆1W,C=0.01微法400~630V。
大功率負載通常取10毫秒,R=10歐姆10W,C=1微法630~1000V。
R的選?。盒」β蔬x金屬膜或RX21線繞或水泥電阻;大功率選RX21線繞或水泥電阻。
C的選?。篊BB系列相應耐壓的無極性電容器。
看保護對象來區分:接觸器線圈的阻尼吸收和小于10A電流的可控硅的阻尼吸收列入小功率范疇;接觸器觸點和大于10A以上的可控硅的阻尼吸收列入大功率范疇。
