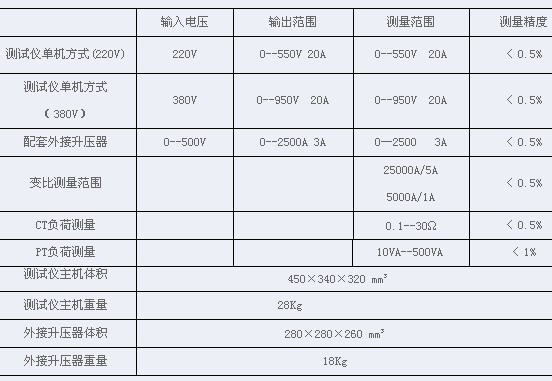

互感器綜合測試儀參數

互感器綜合測試儀的結構

• 　?。?）互感器綜合測試儀是由裝置主機、外配升壓器組成，其中外配升壓器、伏安特性及變比極性試驗外接信號采集裝置為選購件；

  　　（2）互感器綜合測試儀裝置主機包含全自動升壓器、微機控制系統(tǒng)、320×240點陣大屏幕全漢化LCD、微型打印機、按鍵等部分。裝置主機可以直接用于做CT的伏安特性試驗、拐點計算、5％和10％誤差曲線、變比極性試驗、二次側回路負載測試、PT的伏安特性試驗、變比極性試驗、PT實際負荷及PT的空載誤差測量等試驗；

  　?。?）若互感器綜合測試儀裝置主機輸出電壓、電流范圍不能滿足要求，如測試額定電流為1A的CT的伏安特性要求測試電壓高達1500～2500V，裝置單機輸出電壓不能達到此值，這時可以采用選配的外部升壓器進行試驗，將裝置主機輸出電壓接至外部升壓器，進行二次升壓后電壓可達1500～2500V。外部升壓器內帶有測量電路，采用信號線纜將其與主機數據接口接好即可進行試驗；

  　?。?）如果輸出電壓、電流范圍還不能滿足要求，可選用伏安特性及變比極性試驗外接信號采集附件，采用信號線纜將其與主機數據接口接好，使用用戶自備升壓器進行試驗。


互感器綜合測試儀的特性

• 　　1、自動型測試： 快捷、簡單、方便。電源380AC與220AC自動，自動計算出拐點電壓和電流及復合誤差，直觀判斷互感器是否合格?？扇詣拥販y試描繪伏安特性曲線，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動；無需專門培訓，容易掌握。

  　　2、功能全面：可測試保護CT伏安特性、5％和10％誤差曲線，直阻、變比、極性。

  　　1) 儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器 的一次側加一定的工頻電壓，即可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠對電壓互感器做伏安特性實驗。

  　　2) 儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。

  　　3、自帶大屏幕圖形LCD、全漢化圖形面：清晰美觀，直觀方便。 測試時直接顯示伏安曲線圖，自帶熱敏打印機，可快速打印曲線圖及測試數據；也能隨時存儲測試數據。 　　

  ????? 4、可擴展性強：

  　　a) 可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。 　　
  　　b) 可選外接升壓器：選配的外接升壓器最高可升至2000V、3A，用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。

  　　5、具有存儲和打印功能，各設置參數掉電可以保存。


互感器綜合測試儀注意事項

• 　　1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規(guī)范操作。

  　　2、試驗前請將儀器可靠接地。

  　　3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

  　　4、CT變比極性試驗時，應將不檢測的二次繞組短接。

  　　5、實驗中嚴禁觸碰所有測試端子。

  　　6、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。
