離合器的功用

• 　　離合器功用為：

  　?。?）使汽車平穩起步。

  　　（2）中斷給傳動系的動力，配合換檔。

  　?。?）防止傳動系過載。

離合器的工作原理

• 　　離合器的主動部分和從動部分借接觸面間的摩擦作用，或是用液體作為傳動介質（液力偶合器），或是用磁力傳動（電磁離合器）來傳遞轉矩，使兩者之間可以暫時分離，又可逐漸接合，在傳動過程中又允許兩部分相互轉動。

  　　目前在汽車上廣泛采用的是用彈簧壓緊的摩擦離合器（簡稱為摩擦離合器）。

  　　發動機發出的轉矩，通過飛輪及壓盤與從動盤接觸面的摩擦作用，傳給從動盤。當駕駛員踩下離合器踏板時，通過機件的傳遞，使膜片彈簧大端帶動壓盤后移，此時從動部分與主動部分分離。

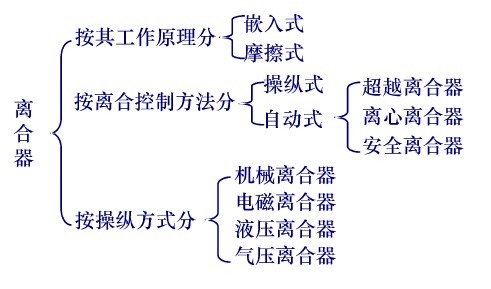

離合器的分類

離合器的性能要求

• 　　分離、接合迅速，平穩無沖擊，分離徹底，動作準確可靠

  　　結構簡單，重量輕，慣性小，外形尺寸小， 工作安全，效率高

  　　接合元件耐磨性好，使用壽命長，散熱條件好

  　　操縱方便省力，制造容易，調整維修方便

離合器的結構

• 　　離合器的主動部分和從動部分借接觸面間的摩擦作用，使兩者之間可以暫時分離，又可逐漸接合，在傳動過程中又允許兩部分相互轉動。

  　　液力偶合器*工作液（油液）傳遞轉矩，外殼與泵輪連為一體，是主動件；渦輪與泵輪相對，是從動件。當泵輪轉速較低時，渦輪不能被帶動，主動件與從動件之間處于分離狀態；隨著泵輪轉速的提高，渦輪被帶動，主動件與從動件之間處于接合狀態.

  　　電磁離合器*線圈的通斷電來控制離合器的接合與分離。在主動與從動件之間放置磁粉，可以加強兩者之間的接合力，這樣的離合器稱為磁粉式電磁離合器

  　　離合器從動部分

  　　從動部分是由單片、雙片或多片從動盤所組成，它將主動部分通過摩擦傳來的動力傳給變速器的輸入軸。從動盤由從動盤本體，摩擦片和從動盤轂三個基本部分組成。為了避免轉動方向的共振，緩和傳動系受到的沖擊載荷，大多數汽車都在離合器的從動盤上附裝有扭轉減震器。

  　　為了使汽車能平穩起步，離合器應能柔和接合，這就需要從動盤在軸向具有一定彈性。為此，往往在動盤本體園周部分，沿徑向和周向切槽。再將分割形成的扇形部分沿周向翹曲成波浪形，兩側的兩片摩擦片分別與其對應的凸起部分相鉚接，這樣從動盤被壓縮時，壓緊力隨翹曲的扇形部分被壓平而逐漸增大，從而達到接合柔和的效果。

  　　扭轉減振器

  　　離合器接合時，發動機發出的轉矩經飛輪和壓盤傳給了動盤兩側的摩擦片，帶動從動盤本體和與從動盤本體鉚接在一起的減振器盤轉動。動盤本體和減振器盤又通過六個減振器彈簧把轉矩傳給了從動盤轂。因?yàn)橛袕椥原h(huán)節的作用，所以傳動系受的轉動沖擊可以在此得到緩和。傳動系中的扭轉振動會使從動盤轂相對于動盤本體和減振器盤來回轉動，夾在它們之間的阻尼片*摩擦消耗扭轉振動的能量，將扭轉振動衰減下來。
