SDRAM的主要參數

• 　　(1) 容量。SDRAM的容量經常用XX存儲單元×X體×每個存儲單元的位數來表示。例如某SDRAM芯片的容量為4M×4×8bit，表明該存儲器芯片的容量為16 M字節。或128 M bit。

  　　(2) 時鐘周期。它代表SDRAM所能運行的最大頻率。顯然，這個數字越小說明SDRAM芯片所能運行的頻率就越高。

  　　對于一片普通的PC-100 SDRAM來說，它芯片上的標識10代表了它的運行時鐘周期為10? ns，即可以在100 MHz的外頻下正常工作。例如芯片上標有7.5，表示它可以運行在133MHz的頻率上。

  　　(3) 存取時間。目前大多數SDRAM芯片的存取時間為5、6、7、8或10 ns，但這可不同于系統時鐘頻率。比如芯片廠家給出的存取時間為7 ns而不是存取周期。因此，它的系統時鐘周期要長一些，例如10 ns，即外頻為100 MHz。

  　　(4) CAS的延遲時間。這是列地址脈沖的反應時間?，F(xiàn)在大多數的SDRAM(當外頻為100 MHz時)都能運行在CASLatency(CL)＝2或3的模式下，也就是說，這時它們讀取數據的延遲時間可以是兩個時鐘周期也可以是三個時鐘周期。在SDRAM的制造過程中，可以將這個特性寫入SDRAM的EEPROM中，在開機時主板的BIOS就會檢查此項內容，并以CL＝2這一默認的模式運行。

  　　(5) 綜合性能的評價。對于PC 100內存來說，就是要求當CL＝3的時候，tCK(時鐘周期) 的數值要小于10 ns，tAC要小于6 ns。至于為什么要強調是CL＝3的時候呢，這是因?yàn)閷?duì)于同一個內存條，當設置不同CL數值時，tCK的值很可能是不相同的，當然tAC的值也是不太可能相同的。總延遲時間的計算公式一般為：

  　　總延遲時間＝系統時鐘周期×CL模式數＋存取時間例如，某PC100內存的存取時間為6 ns，我們?cè)O(shè)定CL模式數為2(即CAS Latency＝2)，則總延遲時間＝10 ns×2＋6 ns＝26 ns。這就是評價內存性能高低的重要數值。

SDRAM與一般DRAM的區別

• 　　SDRAM與標準DRAM的主要不同表現在：

  　　(1) 異步與同步。前面介紹的標準DRAM是異步DRAM，也就是說對它讀/寫的時鐘與CPU的時鐘是不一樣的。而在SDRAM工作時，其讀/寫過程是與CPU時鐘(PC機中是由北橋提供的)嚴格同步的。

  　　(2) 內部組織結構。SDRAM芯片的內部存儲單元在組織上與標準DRAM有很大的不同。在SDRAM內部一般要將存儲芯片的存儲單元分成兩個以上的體。最少兩個，目前一般做到4個。這樣一來，當對SDRAM進行讀/寫時，選中的一個體在進行讀/寫時，另外沒有被選中的體便可以預充電，做必要的準備工作。當下一個時鐘周期選中它讀或?qū)憰r(shí)，它可以立即響應，不必再做準備。這顯然能夠提高SDRAM的讀/寫速度。而標準DRAM 在讀/寫時，當一個讀/寫周期結束后，RAS和CAS都必須停止激活，然后要有一個短暫的預充電期才能進入到下一次的讀/寫周期中，其速度顯然會很慢。標準的DRAM可以看成內部只有一個體的SDRAM。

  　　為了實現內部的多體并使它們能有效地工作，SDRAM就需要增加對于多個體的管理，這樣就可以控制其中的體進行預充電，并且在需要使用的時候隨時調用。一個具有兩個體的SDRAM一般會多一條叫做BA0的引腳，實現在兩個bank之間的選擇：一般地，當BA0是低電平時，表示Bank0被選擇；而當BA0是高電平時，Bank1就會被選中。顯然，若芯片內有4個體時，就需要兩條引線來選擇，通常就是BA0和BA1。

  　　(3) 讀/寫方式。標準的DRAM的讀/寫都是每讀/寫一個存儲單元，都按照一定的時序，在DRAM規定的讀/寫周期內完成存儲單元的讀/寫。

  　　這過程與CPU的時鐘是異步的，不管CPU用幾個時鐘周期，只要滿足CPU加到芯片上的讀/寫時間比DRAM所要求的長就可以。

  　　對于SDRAM來說，對它的某一單元的讀/寫要同CPU時鐘嚴格同步。所以，PC機的北橋芯片組主動地在每個時鐘的上升沿給引腳發控制命令。這種情況在下面的時序中可以看到。

  　　除了能夠像標準DRAM那樣一次只對一個存儲單元讀/寫外，重要的是SDRAM還有突發讀/寫功能。突發(Burst)是指在同一行中相鄰的存儲單元連續進行數據傳輸?shù)姆绞?，連續傳輸所涉及到的存儲單元(列)的數量就是突發長度(Burst Lengths，BL)。這種讀/寫方式在高速緩存Cache、多媒體等許多應用中非常有用。

  　　(4) 智能化。在SDRAM芯片內部設置有模式寄存器，利用命令可對SDRAM的工作模式進行設置。一般標準DRAM只有一種工作模式，無需對其進行設置。

SDRAM的典型芯片

• 　　一種典型的SDRAM芯片如圖所示。

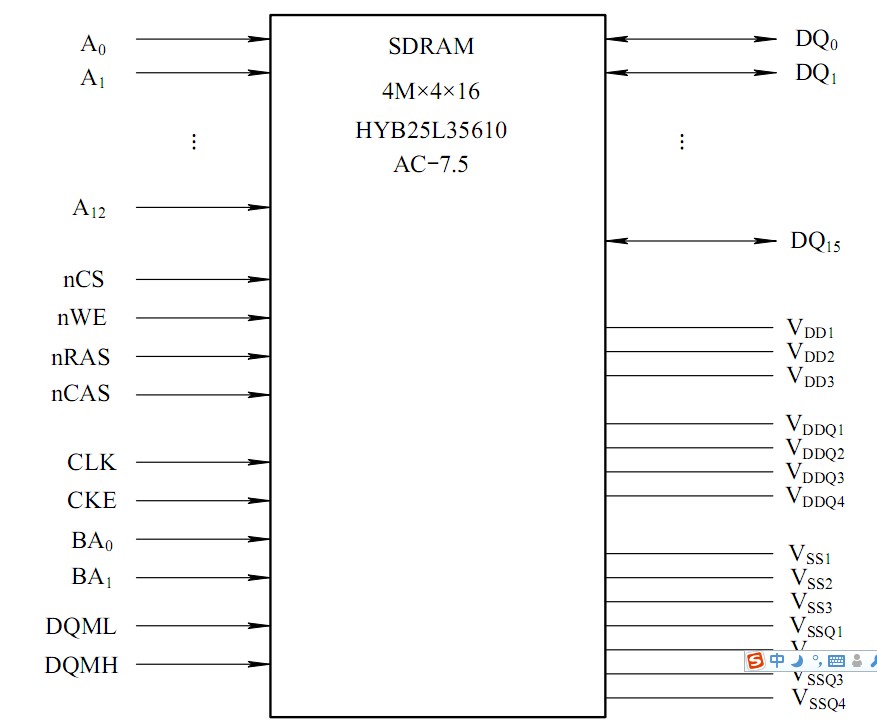

  　　(1) 引線。圖所示的HYB25L35610AC-7.5是一片有54條引線的SDRAM芯片，它的各引線的功能如下：

  　　A0～A12：地址輸入引線，當執行ACTIVE命令和READ/WRITE命令時，用來決定使用bank內的哪個基本存儲單元。

  　　CLK：時鐘信號輸入引線。

  　　CKE：時鐘允許引線，高電平有效。當這個引腳處于低電平期間，提供給所有bank預充電和刷新的操作。

  　　nCS：片選信號引線，用SDRAM 構成的內存條一般都是多存儲芯片架構，這個引腳就用于選擇進行存取操作的芯片。

  　　nRAS：行地址選通信號線。

  　　nCAS：列地址選通信號線。

  　　BA0、BA1：bank地址輸入信號線。BA信號決定了激活哪一個bank進行讀/寫或者預充電操作。BA也用于定義Mode寄存器中的相關數據。有兩個BA信號就表明芯片內部有4個體。

  　　DQML、DQMH：主要用于屏蔽輸入/輸出，功能相當于OE(輸出允許)信號。它們分別用于屏蔽D0～D7和D8～D15。

  　　VDDQ：DQ供電引腳，可以提高抗干擾強度。

  　　VSSQ：DQ供電接地引腳。

  　　VSS：內存芯片供電接地引腳。

  　　VDD：內存芯片供電引腳，提供＋3.3±0.3 V電源

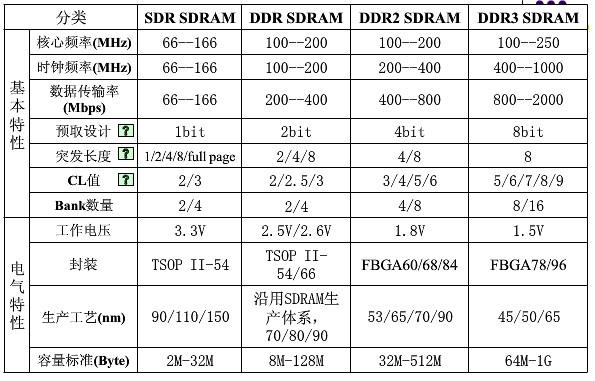

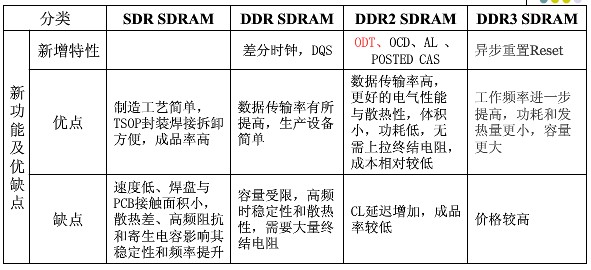

SDRAM的分類與特點
