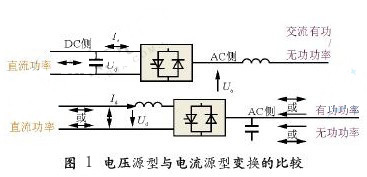

從理論上可以將靜止同步補償器分為電壓源型和電流源型。就其電路結構來說，電壓源型靜止同步補償器直流側并聯有大電容，保證在持續充放電或器件換向過程電壓不會發生很大的變化，橋側串聯電感，而電流源型靜止同步補償器則是直流側串聯大電感，保證在器件換向或充放電器件電流不會有大的波動，橋側并聯電感。如圖所示。

　　在實際應用中，常用的大容量靜止同步補償器采用的基本都是電壓源型結構。但是可以將SVG控制為電流源來進行無功補償。4提出了一種新的靜止同步補償器控制策略即采用電壓控制電流源(VCCS)的策略和改進的電壓控制電壓源(VCVS)的策略來補償電力系統公共連接點(PointofCommonCoupling，PCC)電壓不平衡，特別是在較小容量時采用VCCS方式將能達到最好的補償效果。

　　按構成基本單元逆變器模塊，可以將靜止同步補償器分為單相橋二電平，三相橋二電平，三相橋多電平。在大容量高電壓等級的應用場合中，往往需要將多個低壓小容量變換器通過變壓器耦合(即多重化)或采用變壓器在交流輸入輸出側進行升壓或降壓，這樣會產生耗能、諧波含量大、系統效率低等缺點。而多電平變換器開關器件所承受的電壓應力小(如三電平變換器每個開關器件所承受的電壓應力是二電平的一半)，諧波含量少，損耗降低，因此在大容量場合得到廣泛應用和發展。

　　按構成元器件，可以將靜止同步補償器分為GTO型，IGBT型，IGCT型，SCR型，GTR型，MOSFET型?；诠β首儞Q的FACTS設備一般都采用全控型器件，主要是在GTO、改進型GTO(IGBT、MTO、ETO等)和(HV)IGBT等器件中選擇。國際上第一個采用GTO作為逆變器功率器件的靜止同步補償器，是由美國EPRI與西屋電氣公司研制的，容量依1Mvar。我國依20MvarSTATCOM和日本關西電力系統Inuyama開關站依80MvarSTATCOM均是采用GTO作為功率器件的。IGBT適用于小容量場合，由ABB公司研制的配電STATCOM(DistributionSTATCOM，D-STATCOM)，開關器件采用多個IGBT串聯。

　　按電壓等級，可以將靜止同步補償器分為高壓輸電網補償和低壓配電網補償。在高壓輸電網中靜止同步補償器需要通過變壓器連接到電網中。在低壓配電網中，通過電抗器并聯或直接并聯電網，即D-STATCOM。D-STATCOM的基本工作原理就是將橋式電路通過電抗器或直接并聯在電網上，適當調節電路交流側輸出電壓的幅值或相位，或者直接控制其交流側電流就可以使該電路系統收獲發出滿足要求的無功電流，從而實現動態補償無功的目的。另外可以通過脈寬調制采用特定諧波消除的方法來消除特定諧波。

　　根據控制物理量，可以分為直接電流控制和間接電流控制。直接電流控制技術就是采用跟蹤性PWM控制技術對電流波形的瞬時值進行反饋控制，直接指令電流的發生，結構簡單，電流調節響應快，對擾動的魯棒性好，但是只適用于中小容量場合，對于大容量場合具有很大的局限性。間接電流控制，是通過STATCOM逆變器交流電壓極薄的幅值和相位，來間接控制交流側電流，簡單易實現，但動態性能欠佳，適用于大容量STATCOM。

　　為了減少諧波，在間接電流控制中可以采用多重化、多電平或者PWM技術來改善波形。

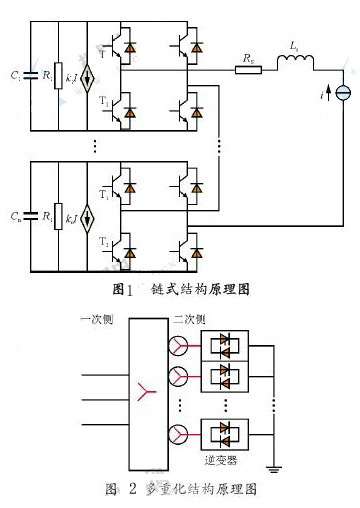

　　STATCOM裝置主電路設計的多重化和鏈?zhǔn)浇Y(jié)構是提高容量的常用技術。多重化結構就是用幾個單相或三相逆變器產生相位相差若干度的方波電壓，用變壓器將不同相位的方波電壓串聯在一起，可以有效的提高容量與電壓，減少諧波，但同時也會帶來很多問題，諸如價格昂貴，增加了裝置損耗和占地面積，并且變壓器的鐵磁非線性特性也給設計帶來了困難。由ALSTOM公司為英國國家電網公司研制的依75MvarSTATCOM采用了新型鏈?zhǔn)浇Y(jié)構，摒棄了笨重的多重化變壓器。鏈?zhǔn)絊TATCOM各逆變橋直流電容器是相互獨立的，存在電容電壓不平衡問題，混合型損耗差異、并聯型損耗差異以及輸入脈沖延時的不同是造成電容電壓不平衡的主要原因。通過調節逆變橋與系統間的相位差，通過調節各逆變橋調制比都可以實現電容電壓平衡。圖1和圖2分別是鏈?zhǔn)胶投嘀鼗Y(jié)構的原理圖。

　　從控制策略上講可以分為開環控制，閉環控制，以及這兩種的混合控制。通常從控制上講是電壓環以及電流環。文獻中STATCOM的控制是基于SVPWM的電壓電流雙環控制，利用鎖相環(PLL)和低通濾波器(LPF)檢測負載電流中無功電流的大小，通過dq變換實現STATCOM無功電流和有功電流在dq平面的解耦控制。同時，直流電壓外環控制器輸出耦合到有功電流控制環路實現直流電壓穩壓控制。

　　從控制技術角度來說有PI控制方法，PI逆控制方法，魯棒自適應控制，遞歸神經網絡自適應，滑模變結構，模糊控制方法。其中魯棒自適應控制方法，模糊控制系數選擇困難;神經網絡自適應方法不依賴于系統模型的建立，但實時性不好;滑模變結構線性化困難。在實際應用中還是以傳統的PI控制居多。提出了一種無源性控制(PBC)方法，建立了STATCOM的歐拉—拉格朗日系統模型，引入非線性規劃的變尺度法進行優化。

　　為了達到更好的補償效果，可以將傳統的無功補償裝置與STATCOM聯合運行控制，從而避免STATCOM為了獲得理想的輸出電流波形，致使開關器件隨著補償電流增大，開關損耗增加，效率降低的問題?；旌响o止同步無功補償器(HSTATCOM)，基于無差拍控制(根據其狀態方程和輸出無功電流的預期值計算出下一個開關周期的脈沖寬度)，利用有源與無源補償相結合的方法，無源部分使用TSC作為主要補償手段，不產生諧波，損耗小;利用有源補償實現了補償電流的連續調節，可以雙向連續調節無功。文獻提出了一種新型SVC與STATCOM構成的混雜裝置以及基于模糊預測的聯合運行方案，即利用小容量STATCOM抑制閃變配合大容量SVC補償無功，避免了STATCOM采用不對稱控制時出現的算法復雜等問題。聯合控制運行方式算法簡便，控制目的明確，但其結構可能復雜，所以在特定領域?qū)?huì)得到發展。

　　STATCOM大體上分為電壓源型和電流源型，在實際應用中大多使用電壓源型(采用電壓型變換器Voltage-sourcedinverter，VSI)。圖用以簡單說明基于VSI的STATCOM的工作原理。

　　如圖所示，STATCOM的主電路結構由直流側大電容和基于電力電子器件的VSI組成，通過連接電抗接入電力系統。圖中，U1是在理想情況下(即忽略線路及STATCOM的損耗)將STATCOM的輸出等效為一個可控電壓源，US是系統側等效成的理想電壓源，且兩者相位一致。當U1躍US時，從系統流向STATCOM的電流相位超前系統電壓90毅，輸出容性無功;同樣當U1約US時，從系統流向STATCOM的電流滯后系統電壓90毅，輸出感性無功。當U1=US時，系統與STATCOM之間的電流為零，兩者之間沒有無功的交換。這是在理想情況下的工作狀態，事實上，US和U1一般具有一個角度差啄，通過控制US和啄就可以調節STATCOM發出或吸收無功的大小。

　　STATCOM概念于20世紀80年代提出，實際應用主要集中在90年代，主要應用的有日本的依80Mvar(1991年)，美國的100Mvar(1995年)，丹麥基于4500/3000AGTO的依8Mvar(1997年)的STATCOM。由于STATCOM技術含量較高，掌握并應用這一技術的主要有日本、美國、德國、英國、中國等國家。我國首臺依20Mvar的STATCOM是由清華大學與河南省電力局在1994—1999年共同研制，已于1999年3月在河南省洛陽市朝陽變電站投入運行。對于這一技術，在2007年由湖南大學的羅安等人就基于STATCOM與SVC的電能質量調節器協調控制方法、由郭育華等人就STATCOM的控制方法申請了國家專利。

　　STATCOM的應用工程通常具有：在電力半導體器件選用上，絕大多數是基于GTO和IGBT的;在主電路上，大容量高壓STATCOM主要采用變壓器耦合多重化技術，中低容量和電壓的DSATCOM較多采用三電平和/或PWM變換器;基本采用VSC;系統控制目標多樣化;大容量STATCOM多采用水冷方式等特點。

　　據不完全統計，自第一臺大容量STATCOM裝置問世以來，全世界已經投入運營的大容量(10MVar及以上)STATCOM工程超過20個，總的可控容量超過3000Mvar。它們有的安裝在輸電網絡中用于潮流控制、無功補償和提高系統穩定性等，屬于FACTS范疇;有的安裝在配電和用電網絡，用于改善電能質量和提高供電可靠性，屬于用戶電力范疇，即用戶電力控制器的D-STATCOM。表1給出了部分工程應用的基本情況，說明了自STATCOM問世以來的發展情況，這只是一少部分，可以看到，STATCOM主電路從最初的開關器件耦合，逐步發展為多個開關器件串聯使用，結合VSI，采用NPC結構，并且用PWM進行控制，從而使STATCOM裝置具有更加穩定與優良的性能。
