凸輪控制器從外部看，由機械、電氣、防護等三部分結構組成。其中手柄、轉軸、凸輪、杠桿、彈簧、定位棘輪為機械結構。觸頭、接線柱和聯板等為電氣結構。而上下蓋板、外罩及滅弧罩等為防護結構。

　　電路特點

　?。?1 ）可逆對稱電路。

　?。?2 ）為減少轉子電阻段數及控制轉子電阻的觸點數，采用凸輪控制器控制繞線型電動機時，轉子串接不對稱電阻。

　?。?3 ）用于控制提升機構電動機時，提升與下放重物，電動機處于不同的工作狀態。

　　2 ．控制線路分析

　?。?1 ）主電路分析

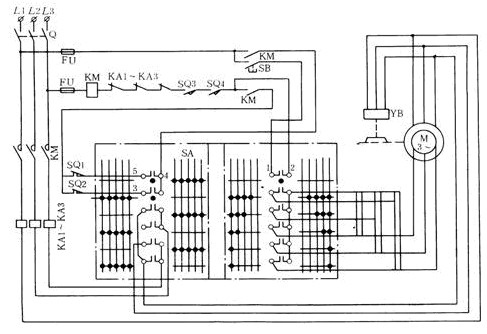

　　圖 2 凸輪控制器原理圖

　　凸輪控制器操作手柄使電動機定子和轉子電路同時處在左邊或右邊對應各檔控制位置。左右兩邊轉子回路接線完全一樣。當操作手柄處于第一檔時，各對觸點都不接通，轉子電路電阻全部接入，電動機轉速最低。而處在第五檔時，五對觸點全部接通，轉子電路電阻全部短接，電動機轉速最高。

　?。?2 ）控制電路分析 凸輪控制器的另外三對觸點串接在接觸器 KM 的控制回路中，當操作手柄處于零位時，觸點 1-2 、 3-4 、 4-5 接通，此時若按下 SB 則接觸器得電吸合并自鎖，電源接通，電動機的運行狀態由凸輪控制器控制。

　?。?3 ）保護聯鎖環節分析 控制器 3 對常閉觸點用來實現零位保護、并配合兩個運動方向的行程開關 SQ1 、 SQ2 實現限位保護。

　　1 按照電器原理圖的要求，分別遂檔操作控制器，觀察觸頭的分合是否與接線圖中觸頭分合程序相符，如不符，應予以調整，所有導線由基座下端兩接線孔引出。

　　2 通電前必須檢查電動機和電阻器有關電氣系統的接線是否正確，接地是否可靠。

　　3 通電后應按相應凸輪控制器細心檢查電動機運轉情況，若有異常，應立即切斷電源，待查明原因后方可繼續通電。

　　4 控制器應當按要求經常檢修:

　　a 所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘

　　b 摩擦部分應經常保持一定的潤滑

　　c 觸頭表面應無明顯熔斑，燒熔的部分用細銼刀精心修理，不可用砂紙打磨

　　d 損壞的零件要及時更換。
