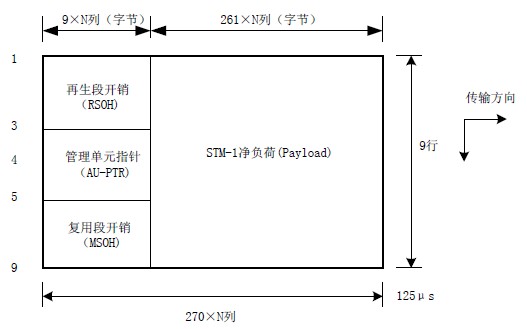

SDH 幀結構如圖所示。

　　SDH 以字節為單位進行傳輸，它的幀結構是一種以字節結構為基礎的矩形塊狀幀結構，包括270 ×N 列和9 行字節，每字節包括8 個比特。SDH 的矩形幀在光纖上傳輸時是成鏈傳輸?shù)?，在光發送 端經并/串轉換成鏈狀結構進行傳輸，而在光接收端經串/并轉換成矩形塊狀進行處理。在SDH 幀中， 字節的傳輸是從左到右按行進行的，首先由圖中左上角第一個字節開始，從左向右按順序傳送，傳 完一行再傳下一行，直至整個9×270×N 個字節都傳送完再轉入下一幀，如此一幀一幀地傳送。每 秒可傳8000 幀，幀長恒定為125μs。SDH 的幀頻為8000 幀/秒，這就是說信號幀中某一特定字節每 秒被傳送8000 次，那么該字節的比特速率是8000×8bit＝64kbit/s，也即是一路數字電話的傳輸速率。 以STM-1 等級為例，其速率為270（每幀270 列）×9（共9 行）×64kbit/s（每個字節的比特速率 為64kit/s）=155520kbit/s=155.520Mbit/s。

　　從圖中看出，STM-N 的幀結構由三部分組成：段開銷（包括再生段開銷RSOH、復用段開 銷MSOH），信息凈負荷（Payload），和管理單元指針（AU-PTR）。

　　1．段開銷（SOH）區域 段開銷是指STM-N 幀結構中為了保證信息凈負荷正常靈活地傳送所必須的附加字節，主要用于 網絡的運行、管理和維護。SDH 幀中的第1 至第9×N 列中，第1 至第3 行和第5 行至第9 行分配 給段開銷。段開銷還可以進一步劃分為再生段開銷（RSOH）和復用段開銷（MSOH）。第1 行至第 3 行分給RSOH，而第5 行至第9 行分給MSOH。RSOH 既可在再生器接入，又可在終端設備接入， 而MSOH 將透明地通過再生器，只能在終端設備處終結。

　　2．信息凈負荷（Payload）區域 信息凈負荷區域是SDH 幀結構中用于存放各種業務信息的地方。橫向第10×N 列至第270×N 列，縱向第1 至第9 行都屬于信息凈負荷區域，在這里面還含有通道開銷字節（POH），也作為凈負 荷的一部分并與之一齊在網絡中傳送，主要用于通道性能的監視、管理和控制。

　　3．管理單元指針（AU-PTR）區域 AU-PTR 是一種指示符，主要用來指示信息凈負荷的第一個字節在STM-N 內的準確位置，以便 在接收端正確地進行信息分解。它位于STM-N 幀結構中1 至第9×N 列中的第四行。采用指針方式 是SDH 的重要創新，可使之在準同步環境中完成復用同步和STM-N 信號的幀定位。

　　在 SDH 得到應用前，傳輸系統應用的是準同步數字體系PDH。它是一種采用比特填充和碼位 交織把低速率等級的信號復合成高速信號的一種復用技術，它能夠獨立傳送國內長途和市話網業務， 如果擴容，也只需要增加新的PDH 設備就行了。但是，隨著電信網的發展和用戶要求的提高，PDH 逐漸暴露出其本身固有的缺點：

　　1．只有地區性的數字信號速率和幀結構而不存在世界性的標準?，F(xiàn)在國際上通行的有三種信號 速率等級，即歐洲系列、北美系列和日本系列。北美和日本使用1.5M 體制，歐洲使用2M 體制，我 國采用的是歐洲體制。歐洲的速率標準是2Mbit/s（E1），8Mbit/s（E2），34Mbit/s（E3），140Mbit/s （E4）；北美的速率標準是1.5Mbit/s（T1），6.3Mbit/s（T2），45Mbit/s（T3）；而同樣體制的日本的 速率標準是1.5Mbit/s，6.3Mbit/s，32Mbit/s。這三種通行的信號速率等級互不兼容，造成了國際互通 的困難。

　　2．沒有世界性的標準光接口規范，導致各個廠家自行開發的專用光接口各不相同，并且互不兼 容，這樣就限制了聯網的靈活性，也增加了網絡的復雜性和運營成本。

　　3．PDH 是建立在點對點傳輸基礎上的復用結構，即它只支持點對點傳輸，組成一段一段的線狀網，而且只能進行區段保護，無法實現統一工作的多種路由的環狀保護，所以它的網絡拓?fù)淙狈?靈活性，數字設備的利用率也很低，不能提供最佳的路由選擇。

　　4．傳統的PDH 的運行、管理和維護主要靠人工的數字信號交叉連接和停業務測試，因而復用 信號幀結構中未安排用于網絡運行、管理和維護的比特，這種開銷比特的缺乏使得難以建立集中式 的傳輸網管，難以滿足用戶對網絡動態組網和新業務接入的要求。

　　5．PDH 的復用結構中除了象北美的1.5Mbit/s，日本的1.5Mbit/s 和6.3Mbit/s 以及歐洲的2Mbit/s 這幾個低速率等級的信號采用同步復用外，其他多數等級的信號采用的是異步復用，也就是說靠塞 入一些額外的比特使各支路信號和復用設備同步并復用成高速信號，這種方式難以從高速信號中識 別和提取低速支路信號。為了下話路，唯一的辦法就是將整個高速線路信號一步步地解復用到所要 取出的低速線路信號，上話路時，再一步步地復用到高速線路信號進行傳輸。例如要從140Mbit/s 碼流中分插出一個2Mbit/s 的低速支路信號，采用PDH 時，光信號經光/電轉換成電信號后，需要經 過140Mbit/s→34Mbit/s（140M 解復用到34M），34Mbit/s→8Mbit/s 和8Mbit/s→2Mbit/s 這三次解復 用到2Mbit/s 下話路，再經過2Mbit/s→8Mbit/s（2M 復用到8M），8Mbit/s→34Mbit/s 和34Mbit/s→ 140Mbit/s 三次復用到140Mbit/s 來進行傳輸，參見圖?？梢奝DH 系統不僅復用結構復雜，也缺 乏靈活性，硬件數量大，上下業務費用高，數字交叉連接功能的實現也十分復雜。

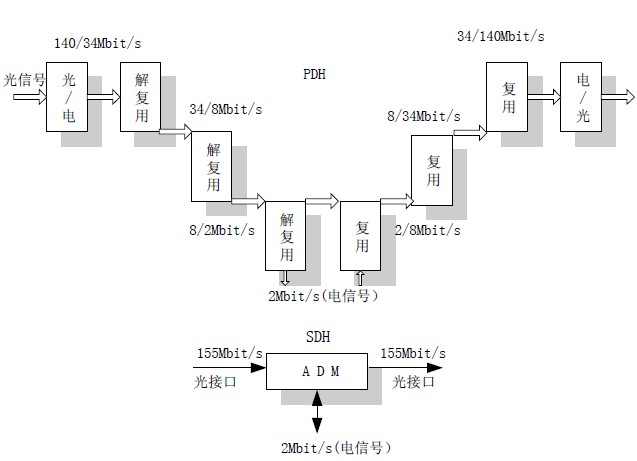

　　圖 SDH 與PDH 分插信號的比較

　　要想滿足現代電信網絡的發展需要和用戶的業務需求，在原有體制和技術框架內解決上述問題 是事倍功半的，最佳的解決途徑就是從技術體制上進行根本的改革。SDH 作為一種結合了高速大容 量光傳輸技術和智能網絡技術的新體制，就在這種情況下誕生了。

　　由于 SDH 是為克服PDH 的缺點而產生的，因此它是先有目標再定規范，然后研制設備，這個 過程與PDH 的正好相反。顯然，這就可能最大限度地以最理想的方式來定義符合未來電信網要求的 系統和設備。下列的SDH 主要特點反映了這些要求：

　　1．使北美、日本和歐洲三個地區性的標準在STM-1 及以上等級獲得了統一。數字信號在跨越 國界通信時不再需要轉換成另一種標準，因而第一次真正實現了數字傳輸體制上的世界性標準。

　　2．由于有了統一的標準光接口，所以能夠在基本光纜段上實現橫向兼容，即允許不同廠家的設 備在光路上互通，滿足多廠家環境的要求。

　　3．SDH 采用了同步復用方式和靈活的復用映射結構，各種不同等級的碼流在幀結構凈負荷內 的排列是有規律的，而凈負荷與網絡是同步的，因而只需利用軟件即可使高速信號一次直接分出低 速支路信號，也就是所謂的一步復用特性。比較一下SDH 和PDH 系統中分插信號的過 程：要從155Mbit/s 碼流中分出一個2Mbit/s 的低速支路信號，采用了SDH 的分插復用器ADM 后， 可以利用軟件直接一次分出2Mbit/s 的支路信號，避免了對全部高速信號進行逐級分解后再重新復用 的過程，省去了全套背靠背的復用設備。所以SDH 的上下業務都十分容易，網絡結構和設備都大大 簡化了，而且數字交叉連接的實現也比較容易。

　　4．SDH 采用了大量的軟件進行網絡配置和控制，使得配置更為靈活，調度也更為方便。

　　5．SDH 幀結構中安排了豐富的開銷比特，這些開銷比特大約占了整個信號的5%，可利用軟件 對開銷比特進行處理，因而使網絡的運行、管理和維護能力都大大加強了。

　　6．SDH 網與現有網絡能夠完全兼容，即SDH 兼容現有PDH 的各種速率，使SDH 可以支持已 經建起來的PDH 網絡，同時也有利于PDH 向SDH 順利過渡。同時，SDH 網還能容納象ATM 信元 等各種新業務信號，也就是說，SDH 具有完全的后向兼容性和前向兼容性。

　　SDH 傳輸網是由不同類型的網元通過光纜線路連接組成的，通過不同的網元完成SDH 網的傳 送功能，這些功能如：上/下業務、交叉連接業務、網絡故障自愈等。SDH 網中常見網元有終端復用 器TM，分插復用器ADM，再生中繼器REG，數字交叉連接設備DXC。

　　1 終端復用器（TM）

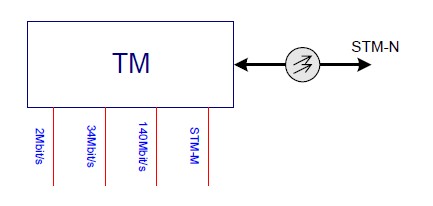

　　終端復用器用于網絡的終端站點上，如圖1所示。

　　圖1終端復用器模型圖

　　它的作用是將支路端口的低速信號復用到線路端口的高速信號STM-N 中，或從STM-N 的信號 中分出低速支路信號。它的線路端口輸入/輸出一路STM-N 信號，而支路端口可以輸出/輸入多路低 速支路信號。在將低速支路信號復用進線路信號的STM-N 幀上時，支路信號在線路信號STM-N 中 的位置可任意指定。

　　2 分插復用器（ADM）

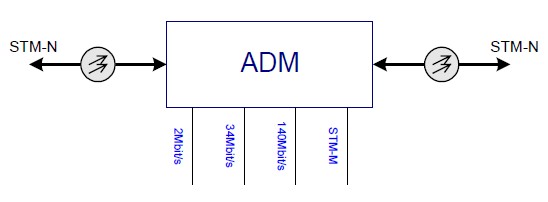

　　分插復用器用于SDH 傳輸網絡的轉接站點處，例如鏈的中間節點或環上節點，是SDH 網上使 用最多、最重要的一種網元，如圖2所示。

　　圖2 分插復用器模型圖

　　ADM 有兩個線路端口和一個支路端口。兩個線路端口各接一側的光纜（每側收/發共兩根光纖）， 為了描述方便我們將其分為西向（W）、東向（E）兩個線路端口。ADM 的作用是將低速支路信號交 叉復用到線路上去，或從線路端口收到的線路信號中拆分出低速支路信號。另外，還可將東/西向線 路側的STM-N 信號進行交叉連接。ADM 是SDH 最重要的一種網元，通過它可等效成其它網元，即 能完成其它網元的功能，例如：ADM 可等效成兩個TM。

　　3 再生中繼器（REG）

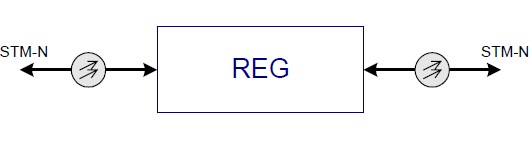

　　光傳輸網的再生中繼器有兩種，一種是純光學的再生中繼器，主要進行光功率放大以延長光傳 輸距離；另一種是用于脈沖再生整形的電再生中繼器，主要通過光/電變換（O/E）、電信號抽樣、判 決、再生整形、電/光變換（E/O）等處理，以達到不積累線路噪聲、保證傳送信號波形完好的目的。 此處指的是后一種再生中繼器，REG 只有兩個線路端口，如圖3所示。

　　圖3 再生中繼器模型圖

　　REG 的作用是將接收的光信號經O/E、抽樣、判決、再生整形、E/O 后在對側發出。 真正的 REG 只需處理STM-N 幀中的RSOH，并且不需要交叉連接功能。而ADM 和TM 因?yàn)?要完成將低速支路信號插到STM-N 中，所以不僅要處理RSOH，而且還要處理MSOH，另外ADM 和TM 都具有交叉連接功能。

　　4 數字交叉連接設備（DXC）

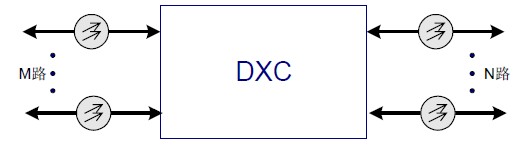

　　數字交叉連接設備主要完成STM-N 信號的交叉連接，它實際上相當于一個交叉矩陣，完成各個 信號間的交叉連接，如圖4所示。

　　圖4 數字交叉連接設備模型圖

　　DXC 可將輸入的M 路STM-N 信號交叉連接到輸出的N 路STM-N 信號上，DXC 的核心是交叉 矩陣，功能強大的DXC 能夠?qū)崿F(xiàn)高速信號在交叉矩陣內的低級別交叉。 通常用DXCm/n 來表示一個DXC 的類型和性能（m≥n），m 表示可接入DXC 的最高速率等級， n 表示在交叉矩陣中能夠進行交叉連接的最低速率級別。m 越大表示DXC 的承載容量越大；n 越小 表示DXC 的交叉靈活性越大。m 和n 的相應數值的含義見表 所示。

　　表 DXCm/n 數值速率對照表

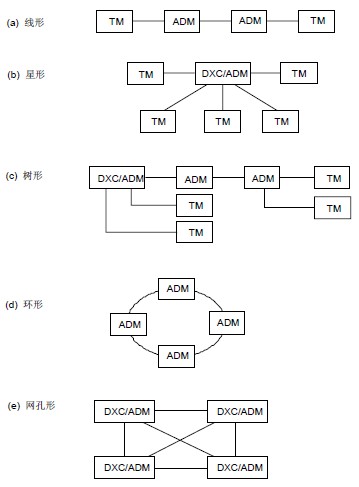

　　網絡的物理拓?fù)浞褐妇W(wǎng)絡的形狀，即網絡節點和傳輸線路的幾何排列，它反映了網絡節點在物理上的連接性。網絡的效能、可靠性、經濟性在很大程度上都與具體的網絡結構有關。網絡的簡單物理拓?fù)浣Y(jié)構有5 種，如圖所示。

　?。╝）線形

　　將通信網中的所有節點串聯起來，并使首尾兩個節點開放時就形成了線形拓?fù)洹Ｔ谶@種拓?fù)浣Y(jié)構中，為了使兩個非相鄰節點之間完成連接，其間的所有節點都應完成連接。線形拓?fù)涫荢DH 早期應用的比較經濟的網絡拓?fù)湫问健?/font>
