本電路具有兩路直流穩壓電源，其中主電源輸出1. 530V連續可調，另一路輔助電源輸出5v固定電壓

的直流電源，供短路保護、聲光報警用。如主電路輸出端短路，則立即切斷變壓器二次側30V交流電路，

進行全保護，同時伴有聲光報警，提醒用戶。待故障排除后，叉恢復正常。本電路具有穩定、可靠、反應

迅速的特點，可以解決一些直流電源無保護，頻繁燒壞元件的問題。

??? (1)電路工作原理

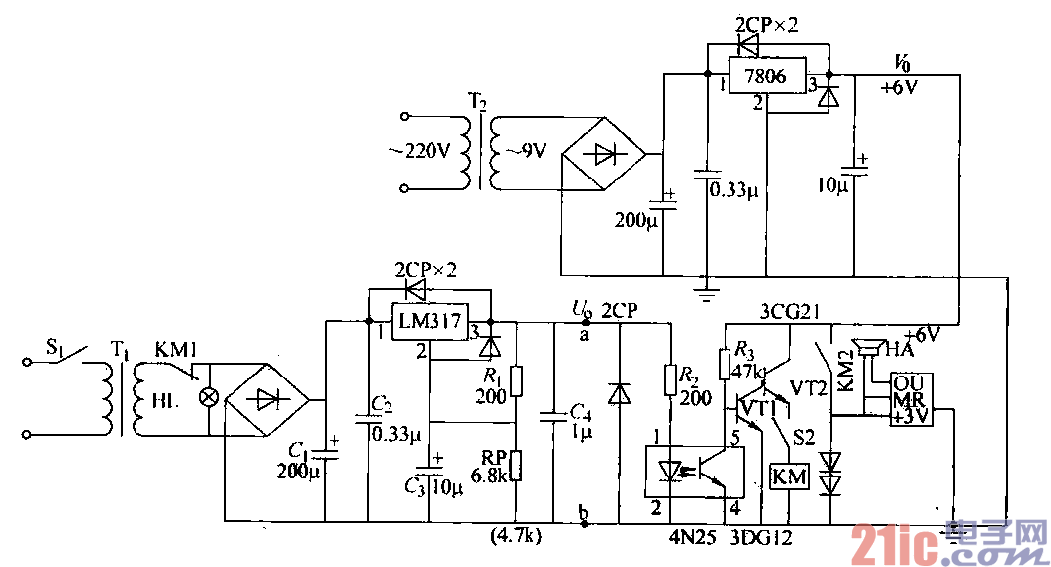

??? 1)主電源電路原理：如圖所示，交流220v經變壓器T，變壓，VD1～VD4橋式整流，電容Ci

濾波，LM317三端穩壓，調節電位器RP使直流輸出電壓為1.5～30V．觀看電壓表讀數。其中EL為交流

指示燈，Jl為繼電器常閉觸點，電容C2改善紋波和抑制過電壓，G改善負載的瞬態響應。

??? 2)短路保護與聲光報警電路：短路保護電路采用光耦合器4N25，輸出端對輸入端無反饋作用，信號

只能單向傳遞的原理，實現光傳遞控制。光耦合器由發光二極管和光敏晶體管組成。Ri、尺。、4N25構成

信號控制電路，控制VT1、VTZ，K、Y組成音頻振蕩電路。電路正常時，直流輸出經R，、R。加至4N25

的1、2腳，發光二極管發光，使5、4端導通，VT1基極零偏而截業，音頻振蕩器不工作。當直流輸出短

路時，電壓為零，發光二極管不工作。光敏晶體管截止，與Rs分壓，給VT1基極提供正向偏流使其導通。

VT2放大管工作，集電極上繼電器K線圈有電，串在Ti二次側上常閉觸點斷開，切斷交流電源，綠色指

示燈熄滅，對電路實現全保護。KZ常開觸點閉合，發光二極管閃閃發光，音樂片電路工作，奏出一首美妙

動聽的音樂，完成聲光同時報警，提示用戶，檢查排除故障后，電路又恢復正常。

??? 3)輔助穩壓電源：輔助電源僅用于保護和聲光報警電路，主電路無短路時，輔助電源處于“待機”狀

態，電路原理從略。復位按鈕S2，電路排除故障期間，為了解除聲光報警，使之置“復位”。故障排除后，

將S2置“保護”狀態。
