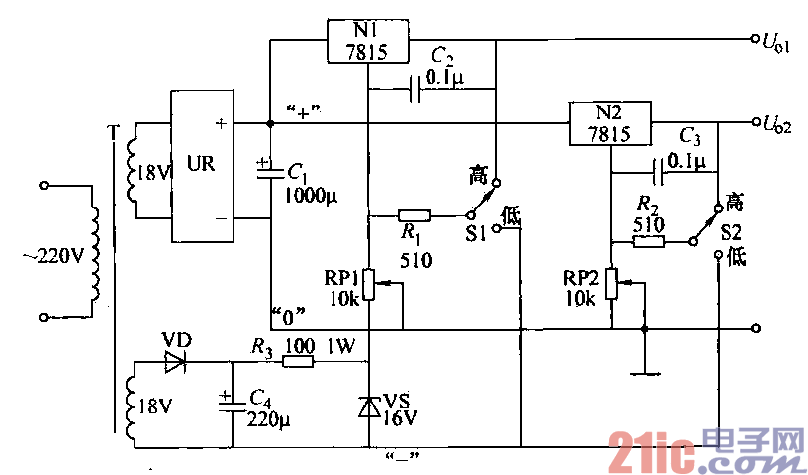

所示的雙電壓可調穩壓電源線路，可作為線路實驗時經常使用的一種電源。其電流不超過

1A，但兩組電壓分別可調，且互不影響。

??? Nl、N2為78系列三端穩壓

集成電路，由于其輸出電壓等于

標稱穩壓值與公共接地端電壓之

和，因此只要給公共端加上一個

可調的正、負電壓，就可使輸出

電壓高低可調。該線路N1、N2

共用一組整流電源。變壓器T的

另一組輸出，經VD整流、C4濾

波、焉限流、VS穩壓后，專門

提供共地參考負電壓，通過開關

Sl、S2可選擇加在公共端上的電

壓極性，再調整RP1或RP2，便

可分別調節兩路輸出電壓。按照

圖示數據，兩路輸出電壓可在

1. 5—25V范圍內連續變化，電壓穩定度也符合使用要求。當電壓調低以后，集成電路的輸入／輸出電壓差

很大，功耗相應地增加，因此必須裝上散熱器。

??? 另外當選擇正參考電壓時，電位器的滑臂越接近地端，輸出電壓便越高，而選擇負參考電壓時，滑臂

接近地則輸出電壓較低。

??? RP1、RP2的選取原則是使穩壓值略高于集成電路的標稱值為宜。穩壓電路的輸入／輸出電壓差最大值

一般不超過35V，因此，變壓器二次側電壓不宜高于25V，以免損壞集成電路。
