前面學習的串聯式穩壓電源，由于調整管工作在放大態，在電路中相當于一個可以自動調整阻值的可

變電阻．管子的功耗大、效率低。而開關電源的開關管不是飽和就是截止+管子的功耗小、效率高。這種

利用開關原理工作的穩壓電路就是開關穩壓電源。

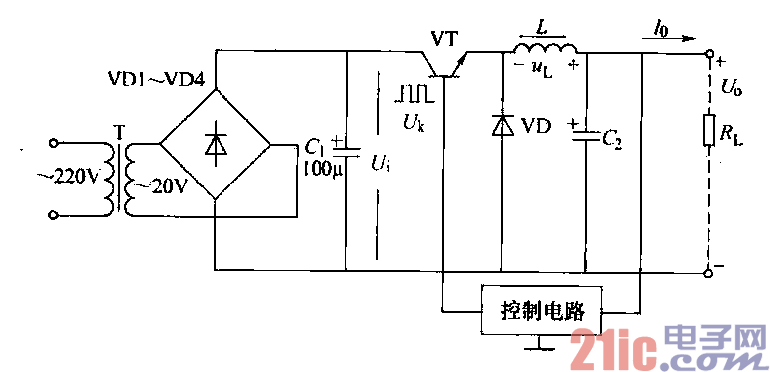

??? (1)電路組成串聯式開關穩壓電源的結構如圖所示。圖中，T為電源變壓器，VDl-- VD4為

整流橋，c】、Cz為電容濾波，VT是開關管，工作狀態受控于基極控制脈沖信號U，控制脈沖信號礬來

自控制電路，控制電路受控于輸出電壓鞏，Ⅵ）是續流二極管，L是扼流電感。

??? (2)工作原理開關電源的核心部分是一個工作在開關狀態的逆變器，它可以把直流電流逆變?yōu)楦哳l

脈沖電流。當電源接通時，Ui輸入，此時U"小于上限允許值Uam"，經控制電路作用，開關管基極的控制

脈沖信號蚍為高電平，VT處于飽和導通態。U．經VT、L向C：充電，形成輸出電流L和輸出電T Ua。

??? 饑隨著時間的延續而升高，當上升到上限允許值Uonwx時，經控制電路作用，開關管基極的控制脈沖

信號“t為低電平，V1’處于截止態。由于扼流電感L中的電流不能突變．L產生自感電壓“。．HI．的極性如

圖12-26所示，續流二極管VD因正偏而導通．qL經RL、VD續流，同時cz放電，從而保持了開關管截止

期間負載電流的連續，但電流、電壓是逐漸減小的。

??? 當UQ下降到下限允許值U0。．。時，經控制電路作用，Uk為高電平，Vr赴于飽和導通態．c2又被充

電．此時續流二極管VD網反偏而截止，Uct再次上升。當U。上升到U～；時，控制脈沖信號”k變?yōu)榈碗?br/>
平。如此反復，電路處于開關態，使輸出電壓U0始終保持在允許的U～～U0陸之間波動，波動的范圍一

般在毫伏量級，從而達到穩壓的目的。
