三端可調整集成穩壓器的品種較多，三端指的是電壓輸入端、電壓輸出端和電壓調整端，正壓指的是

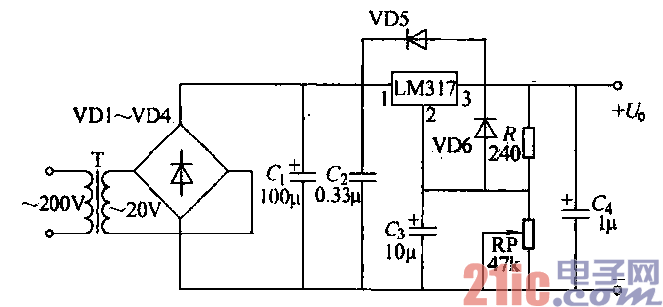

輸出正電壓。，國際流行的正壓輸出穩壓器有LM117/217/317系列、I，M123系列、LM140系列、LM138系

列和LM150系列等。圖12-24為L(zhǎng)M317三端可調式直流穩壓電源電路，輸出電壓連續可調的直流電源，

全波整流、電容濾波直流電源。交流電源變壓器二次側采用對稱雙次級，輸出直流電壓為變壓器二次側電

壓的0.9倍。

??? LM317是三端正穩壓器，它的輸出電壓可調，穩壓精度高，輸出紋波小，一般輸出電壓為1.2～5～

35V，最大負載電流為1.5A．電路內部設置過電流保護、芯片過熱保護及調整管安全工作區保護，它的工

作溫度為0～150℃。
