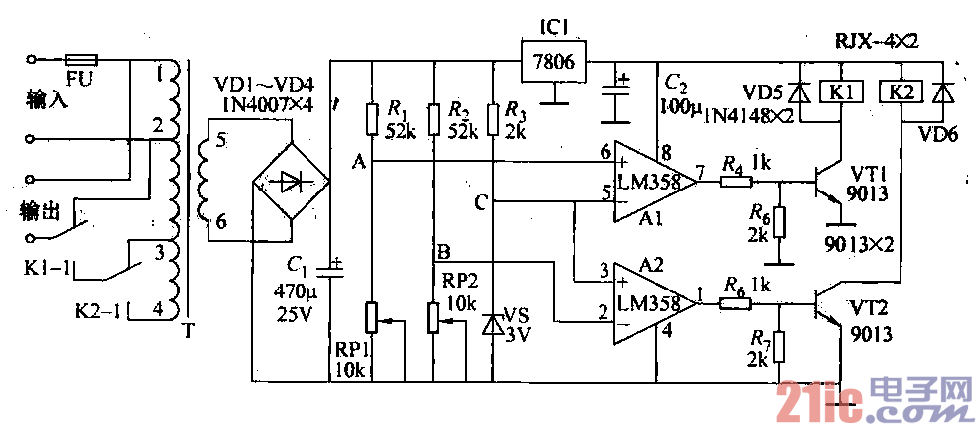

它由供電、基準電壓、電壓取樣比較等單元電路組成。

? 交流220V從變壓器的①～②端繞組輸入，③～④繞組為自耦調壓抽頭，⑤～⑥繞組為控制電路的電

源及取樣抽頭。Al、A2為運算放大籍．作電壓比較器用；IC1為i端穩壓塊，為運算放大器及繼電器提供

供電電源；VD5、VD6為保護二極管。

??? 市電電壓正常時，因C點電壓始終為3V（由R3降壓，DW穩壓）．A、B點電壓均大于3V，故Al，

A2輸出低電平，晶體管VT1、VT2截止，繼電器Kl、K2不動作，調壓器輸出調于①～②繞組。

??? 當市電電壓下降時，⑤～⑥繞組的電壓隨之下降，A點電壓跟著下降。當A點電壓低于3V時，Al輸

出高電平，晶體管VT1飽和導通，繼電器Kl暇合，將調壓器輸出調于①～③繞組；當市電電壓繼續下降

時，B點電壓下降到低于3V時，A2輸出高電平，使晶體管VT2飽和導通，繼電器K2吸合，將調壓器輸

出調于①～④繞組。當電壓升高時，B點電壓也隨之升高，當B點電壓高于3V時，A2輸出低電平．VT2

截止，K2釋放，輸出端調至①～③繞組；當市電電壓繼續升高時．A點電壓高于3V，Al輸出低電平。

vri截止，Kl釋放，輸出端調至①～②繞組。
