當你忘記關掉電源開關的時候，會浪費電能，帶來不安全因素，這是決不允許的。為了保電路安全，

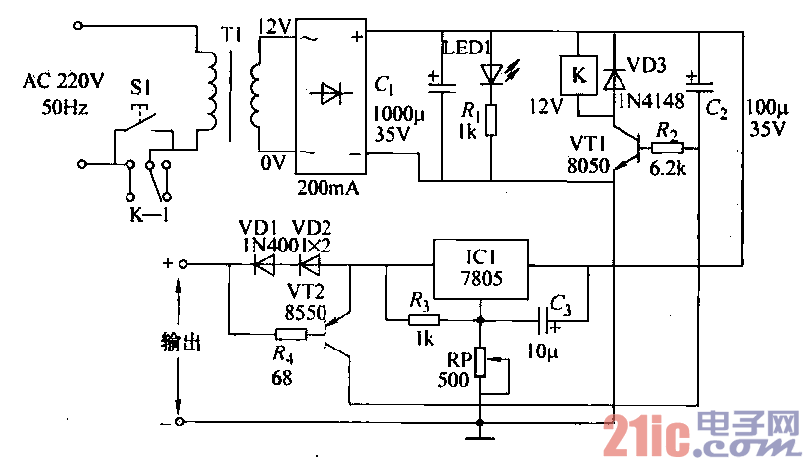

節約電能，本電路可以解央偶爾忘記關斷電源開關的問題，如圖所示。

??? 該電源主要有兩個功能：

??? 1)由固定集成穩壓電路ICl (7805)構成3.7—8. 7V可調電源(VD1和VD2壓降約為1.3V)．調節

RP的阻值，可改變輸出電壓，RP的阻值每改變1000，輸出電壓即變化1V。

??? 2)在沒有負載連接時，電源經過一段時間延時后會自行關斷總電源。這個功能由晶體管VT1、VT2

和二極管VD1、VD2及電容C2實現。負載正常工作時，在二極管VD1、VD2上約有1.3V的壓降，使得

VT2、VT1飽和導通。繼電器K工作，常開觸點閉合，保證電源回路正常供電。同時，電容G通過VT2

被充電至7—8V。當負載斷開時，VT2截止，但由于C2的放電作用．VT1會繼續保持導通狀態：經過一

段延時后，VT1截止，K-l斷開，切斷整個電源回路，實現自行完全關斷i其中延時時間的控制，由C2的

容量決定。容量增大時，延時時間變長，反之亦然。如果要重新恢復供電，則只要按動Sl即可。

??? 設計時，選二次側電壓為0—12V，250mA的變壓器(-ri)。圖示參數在輸出電流超過200mA時，集

成穩壓電路IC1需加散熱器。當變壓器二次側電壓超過12V時，RP和K的參數需重新調整。其他元器件

選擇請參照?qǐng)D中標注。
