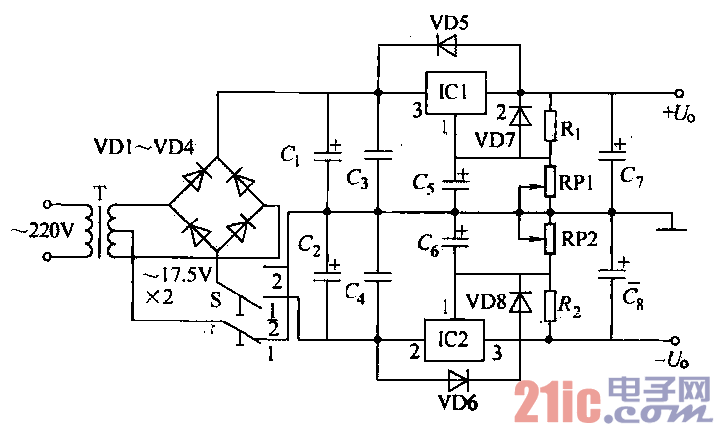

電路原理：本電路采用三端可調集成穩壓器，S置1擋位時，電源電壓經變壓器降壓為17. 5VX2的交

流電壓經橋式整流后，分別送人IC1、1C2的輸入端，經取樣電阻Ri、馬和調節電位器RP1、RP2的控制，

在輸出端得到士1. 25—15V連續可調的電壓。當S置于2時，將雙組輸出的電源變壓器T作為單組使用，

電源電壓經整流濾波后，只送IC1，得到

+1. 25—30V的單電源輸出。其中，電阻

Rl、Rz: 240CZ,電位器RP1、RP2:

4. 7kf2;電容cl、C：3300FcF/150V，G、

C:0.33_uF/63V.C5、C:lOtlFl50V;

二極管VD1～VD4：1N4001，VD5～VD6：

1N4001}三端集成塊ICl: LM317．IC2：

LM337;開關S：KNX(Z×2)。

? 本電源中所有電容均要選用耐壓大于

50v的，兩個三端可調穩壓塊的功耗約

15W，要注意加足夠的散熱器，
