調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。

　　發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。

　　即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

　　輸入：天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

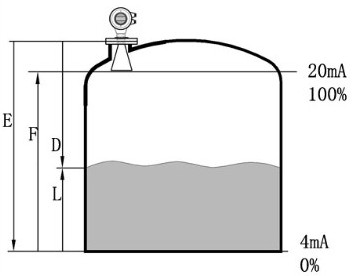

　　D=C×T/2?? （C為光速） 因空罐的距離E已知，則物位L為：L=E-D

　　輸出：通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

　　工作頻率：6.8GHz

　　波 束 角： 24°——TX-FD81、TX-FD82

　　20°——TX-FD83 帶DN150法蘭

　　16°——TX-FD83 帶DN200法蘭

　　14°——TX-FD83 帶DN250法蘭

　　重 復 性：±2mm

　　分 辨 率：1mm

　　采??? 樣：回波采樣55次/秒

　　響應時間：＞0.2s（視現場情況而定）

　　輸出信號：4～20mA（帶HART協議）

　　精度等級：＜0.1%

　　電??? 源：24VDC

　　環境溫度：－40～70℃

　　防護等級：IP67

　　防爆等級：Exia ⅡCT6

　　1、無盲區，高精度

　　2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

　　3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響

　　4、安裝簡便，牢固耐用，免維護

　　5、輸出信號為4mA～20mA或依照HART協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件實現簡單的組態設定和編程

　　6、測量靈敏，刷新速度快。

　　7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃
