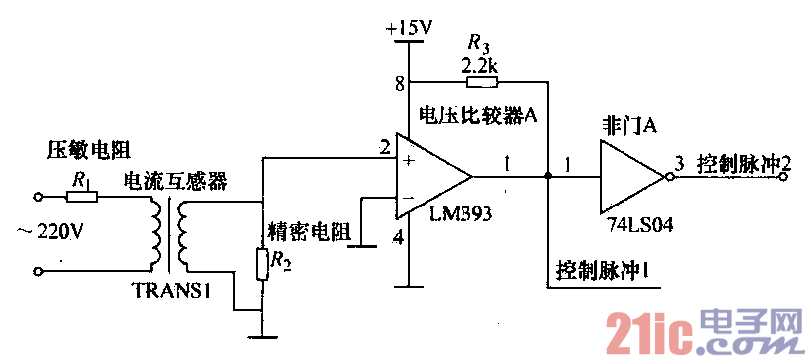

過電壓檢測電路原理圖如圖所示。當有過電壓信號產生時，壓敏電阻被擊穿，呈現低阻值

甚至接近短路狀態，這樣在電流互感器的一次側產生一個大電流，通過線圈互感作用，在二次側產生

一個小電流，再通過精密電阻把電流信號轉變?yōu)殡妷盒盘?；這個信號輸入到電壓比較器LM393后，

電壓比較器LM393輸出高電平，經過非門A輸出的控制脈沖1控制電源回路，斷開開關電源電路，

啟動備用電源?？刂泼}沖2送到單片機的中斷中，單片機控制回路啟動A/D轉換，采樣過電壓的瞬

時值。
