1、電氣參數

　　電阻滿量程：0-400ω

　　起始電阻值：≤20ω

　　滿上限電阻值：≤360ω

　　接線端外加電壓：≤6v

　　2、基本參數

　　電位器式遠傳壓力表由測量系統(包括接頭、膜盒)、傳動機構、指示裝置、磁助電接頭裝置、外殼、調節裝置及航空扦等組成。

　　當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形—位移，經拔桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。同時指針帶動電接頭裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。

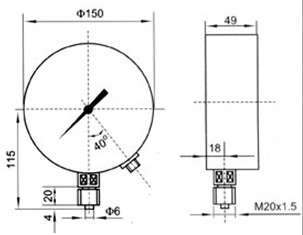

　　1、外形尺寸

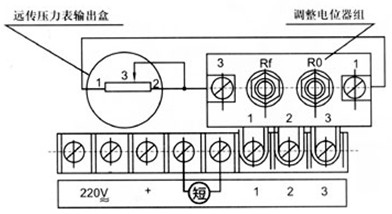

　　2、配置二次儀表接線圖
