設備提供的子接口特性，允許用戶在設備的單個物理接口上配置多個子接口，提高了組網應用的靈活性。

　　設備支持在以下物理接口上創建子接口：

　　以太網接口：系統取子接口號作為子接口的VLAN ID，它可以同時支持IPX協議和IP協議。

　　鏈路層協議為幀中繼的廣域網接口：鏈路層協議為幀中繼的廣域網接口的子接口可以支持IP和IPX網絡協議。

　　鏈路層協議為X.25的廣域網接口：鏈路層協議為X.25的廣域網接口的子接口可以支持IP和IPX網絡協議。

　　ATM接口：ATM接口的子接口網絡層只支持IP協議。

　　以太網子接口可以解決三層以太網接口不能識別VLAN報文的問題。用戶可以在一個以太網接口上配置多個子接口，這樣，來自不同VLAN的報文可以從不同的子接口進行轉發，為用戶提供了很高的靈活性。

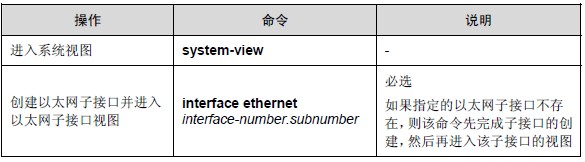

　　表 配置以太網子接口

　　說明：

　　用戶使用interface { ethernet | gigabitethernet | ten-gigabitethernet }命令創建子接口時，系統默認不與VLAN相關聯；

　　以太網子接口還可以配置IP和IPX參數，相關配置請參見“IP業務分冊”和“IPX分冊”。

　　注意：

　　在VLAN環境下，

　　以太網子接口只有在關聯了VLAN后才能被激活，正常的收發報文。

　　本端設備子接口和相連的對端設備的子接口相關聯的VLAN必須一致，否則報文將不能正確傳輸。

　　(1) 創建ATM子接口

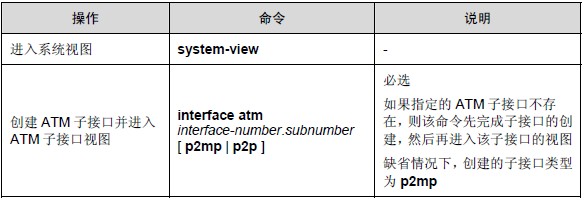

　　表 創建ATM子接口

　　(2) 配置相關工作參數

　　ATM子接口上可以配置：

　　與所屬廣域網接口不在同一個網段的IP地址

　　子接口對應的虛電路

　　1. 組網需求

　　路由器A的廣域網接口Serial1/0通過公用幀中繼網分別與路由器B和路由器C相連接；

　　通過在路由器A的Serial1/0上配置子接口使得局域網1可以通過Serial1/0同時訪問局域網2和局域網3。

　　2. 組網圖

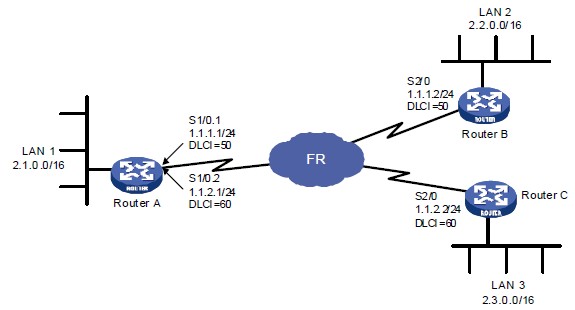

　　圖 配置廣域網子接口組網圖

　　3. 配置步驟

　　(1) 路由器A的配置

　　# 進入接口Serial1/0的視圖。

　　 system-view

　　[Sysname] interface serial 1/0

　　# 選用幀中繼鏈路層協議。

　　[Sysname-Serial1/0] link-protocol fr

　　# 指定其幀中繼終端類型為DTE。

　　[Sysname-Serial1/0] fr interface-type dte

　　[Sysname-Serial1/0] quit

　　# 創建子接口Serial1/0.1，工作在點對點方式。

　　[Sysname] interface serial 1/0.1 p2p

　　# 設置Serial1/0.1的IP地址為1.1.1.1/24。

　　[Sysname-Serial1/0.1] ip address 1.1.1.1 255.255.255.0

　　# 為Serial1/0.1分配一條DLCI為50的虛電路。

　　[Sysname-Serial1/0.1] fr dlci 50

　　[Sysname-fr-dlci-Serial1/0.1-50] quit

　　[Sysname-Serial1/0.1] quit

　　# 在接口Serial1/0上，創建子接口Serial1/0.2，工作在點對點方式。

　　[Sysname] interface serial 1/0.2 p2p

　　# 設置Serial1/0.2的IP地址為1.1.2.1/24。

　　[Sysname-Serial1/0.2] ip address 1.1.2.1 255.255.255.0

　　# 為其分配一條DLCI為60的虛電路。

　　[Sysname-Serial1/0.2] fr dlci 60

　　[Sysname- fr-dlci-Serial1/0.2-60] quit

　　[Sysname-Serial1/0.2] quit

　　# 配置路由器A到局域網2和局域網3的靜態路由。

　　[Sysname] ip route-static 2.2.0.0 255.255.0.0 1.1.1.2

　　[Sysname] ip route-static 2.3.0.0 255.255.0.0 1.1.2.2

　　(2) 路由器B和路由器C的配置與路由器A的配置類似，在此不再贅述。

　　1. 組網需求

　　如下圖所示，Host A、Host B和Switch A相連，Host C、Host D和Switch B喜相連。Host A和Host C屬于VLAN 10，Host B和Host D屬于VLAN 20，要求實現：

　　路由器子接口Ethernet3/0.10、Ethernet3/0.20、Ethernet4/0.10、Ethernet4/0.20的IP地址分別為1.0.0.1/8、2.0.0.1/8、3.0.0.1/8和4.0.0.1/8；

　　Host A和Host B之間、Host C和Host D之間能夠互相通信，即同一交換機、不同VLAN之間能夠互相通信；

　　Host A和Host C之間、Host B和Host D之間能夠互相通信，即不同交換機、同一VLAN之間能夠互相通信；

　　Host A和Host D之間、Host B和Host C之間能夠互相通信，即不同交換機、不同VLAN之間能夠互相通信。

　　2. 組網圖

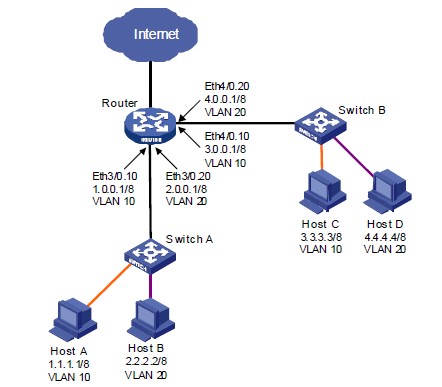

　　圖 配置以太網子接口組網圖

　　3. 配置步驟

　　(1) 對Router的配置

　　# 創建并進入以太網子接口（如圖所示為Ethernet3/0.10、Ethernet3/0.20、Ethernet4/0.10和Ethernet4/0.20），為其配置IP地址。 system-view

　　[Router] interface ethernet 3/0.10

　　[Router-Ethernet3/0.10] ip address 1.0.0.1 255.0.0.0

　　[Router-Ethernet3/0.10] quit

　　[Router] interface ethernet 3/0.20

　　[Router-Ethernet3/0.20] ip address 2.0.0.1 255.0.0.0

　　[Router-Ethernet3/0.20] quit

　　[Router] interface ethernet 4/0.10

　　[Router-Ethernet4/0.10] ip address 3.0.0.1 255.0.0.0

　　[Router-Ethernet4/0.10] quit

　　[Router] interface ethernet 4/0.20

　　[Router-Ethernet4/0.2] ip address 4.0.0.1 255.0.0.0

　　[Router-Ethernet4/0.2] quit
