1. 傳送地址

　　傳送地址由 IP 地址、傳輸層協議類型和傳輸層端口號定義。由于SCTP 在IP 上傳 輸，所以一個SCTP 傳送地址由一個IP 地址加一個SCTP 端口號決定。SCTP 端口 號就是SCTP 用來識別同一地址上的用戶，和TCP 端口號是一個概念。比如IP 地 址10.105.28.92 和SCTP 端口號1024 標識了一個傳送地址，而10.105.28.93 和 1024 則標識了另外一個傳送地址，同樣，10.105.28.92 和端口號1023 也標識了一 個不同的傳送地址。

　　2. 主機和端點

　　主機（HoST） 主機配有一個或多個 IP 地址，是一個典型的物理實體。

　　端點（SCTP Endpoint）

　　端點是SCTP 的基本邏輯概念，是數據報的邏輯發送者和接收者，是一個典型的邏 輯實體。

　　一個傳送地址（IP 地址＋SCTP 端口號）唯一標識一個端點。一個端點可以由多個 傳送地址進行定義，但對于同一個目的端點而言，這些傳送地址中的IP 地址可以配 置成多個，但必須使用相同的SCTP 端口。

　　3. 偶聯和流

　　偶聯（AssociaTIon） 偶聯就是兩個 SCTP 端點通過SCTP 協議規定的4 步握手機制建立起來的進行數據 傳遞的邏輯聯系或者通道。 SCTP 協議規定在任何時刻兩個端點之間能且僅能建立一個偶聯。由于偶聯由兩個 端點的傳送地址來定義，所以通過數據配置本地IP 地址、本地SCTP 端口號、對端 IP 地址、對端SCTP 端口號等四個參數，可以唯一標識一個SCTP 偶聯。正因?yàn)槿?此，在GTSOFTX3000 中，偶聯可以被看成是一條M2UA 鏈路或M3UA 鏈路。

　　流（Stream） 流是 SCTP 協議的一個特色術語。SCTP 偶聯中的流用來指示需要按順序遞交到高 層協議的用戶消息的序列，在同一個流中的消息需要按照其順序進行遞交。嚴格地 說，“流”就是一個SCTP 偶聯中，從一個端點到另一個端點的單向邏輯通道。一 個偶聯是由多個單向的流組成的。各個流之間相對獨立，使用流ID 進行標識，每個 流可以單獨發送數據而不受其他流的影響。

　　4. 通路（Path）和首選通路（Primary Path）

　　通路（Path） 通路是一個端點將 SCTP 分組發送到對端端點特定目的傳送地址的路由。如果分組 發送到對端端點不同的目的傳送地址時，不需要配置單獨的通路。

　　首選通路（Primary Path） 首選通路是在默認情況下，目的地址、源地址在SCTP 分組中發到對端端點的通路。

　　如果可以使用多個目的地地址作為到一個端點的目的地址，則這個SCTP 端點為多 歸屬。如果發出SCTP 分組的端點屬于多歸屬節點時，如果定義了目的地址、源地 址，能夠更好控制響應數據塊返回的通路和數據包被發送的接口。 一個 SCTP 偶聯的兩個SCTP 端點都可以配置多個IP 地址，這樣一個偶聯的兩個 端點之間具有多條通路，這就是SCTP 偶聯的多地址性。SCTP 偶聯的多地址性是 SCTP 與TCP 最大的不同。

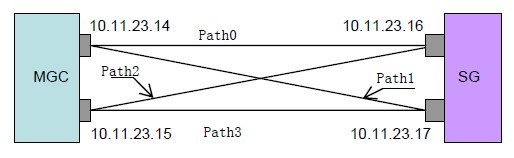

　　一個偶聯可以包括多條通路，但只有一個首選通路。如圖1所示，MGC（如 GTSOFTX3000）一個端點包括兩個傳送地址（10.11.23.14：2905 和10.11.23.15： 2905），而SG 一個端點也包括兩個傳送地址（10.11.23.16：2904 和10.11.23.17： 2904）。

　　圖1 SCTP 雙歸屬

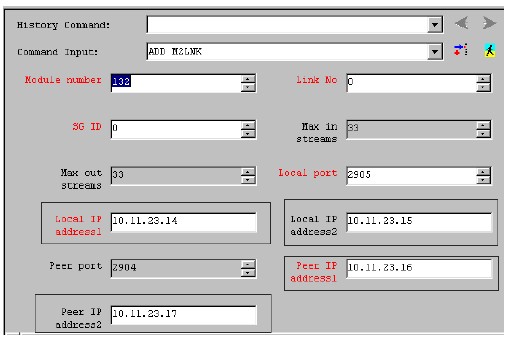

　　此兩個端點決定了一個偶聯，該偶聯包括4 條通路（Path0、Path1、Path2 和Path3）。 根據數據配置可以確定此4 條通路的選擇方式，如圖2所示。圖中定義了4 條通 路，而且首選通路為Path0：? Path0：本端傳送地址1（10.11.23.14：2905）發送SCTP 分組到對端傳送地 址1（10.11.23.16：2904）。

　　Path1：本端傳送地址1（10.11.23.14：2905）發送SCTP 分組到對端傳送地 址2（10.11.23.17：2904）。

　　Path2：本端傳送地址2（10.11.23.15：2905）發送SCTP 分組到對端傳送地 址1（10.11.23.16：2904）。

　　Path3：本端傳送地址2（10.11.23.15：2905）發送SCTP 分組到對端傳送地 址2（10.11.23.17：2904）。

　　端點發送的 SCTP 工作原理為：本端點傳送地址A 發送的SCTP 包通過首選通路發 送到對端端點。當首選通路出現故障后，SCTP 可以自動切換到其他備用通路上， 優先切換對端端點的傳送地址，再次切換本端端點的傳送地址。

　　SCTP 定義了心跳消息（Heart Beat）。當某條通路空閑時，本端SCTP 用戶要求 SCTP 生成相應的心跳消息并通過該通路發送到對端端點，而對端端點必須立即發 回對應的心跳確認消息。這種機制被用來精確測量回路時延RTT（Round Trip Time），而且可以隨時監視偶聯的可用情況和保持SCTP 偶聯的激活狀態。

　　圖2 確定通路選擇方式的數據配置

　　5. TSN 和SSN

　　傳輸順序號 TSN（Transmission Sequence Number） SCTP 使用TSN 機制實現數據的確認傳輸。一個偶聯的一端為本端發送的每個數據 塊順序分配一個基于初始TSN 的32 位順序號，以便對端收到時進行確認。 TSN 是基于偶聯進行維護的。

　　流順序號 SSN（Stream Sequence Number）

　　SCTP 為本端在這個流中發送的每個數據塊順序分配一個16 位SSN，以便保證流 內的順序傳遞。 在偶聯建立時，所有流中的SSN 都是從0 開始。當SSN 到達65535 后，則接下來 的SSN 為0。 TSN 和SSN 的分配是相互獨立的。

　　6. 擁塞窗口CWND（Congestion Window）

　　SCTP 也是一個滑動窗口協議，擁塞窗口是針對每個目的地址維護的，它會根據網 絡狀況調節。當目的地址的發送未證實消息長度超過其CWND 時，端點將停止向這 個地址發送數據。

　　7. 接收窗口RWND（Receive Window）

　　RWND 用來描述一個偶聯對端的接收緩沖區大小。偶聯建立過程中，雙方會交換彼 此的初始RWND。RWND 會根據數據發送、證實的情況即時地變化。RWND 的大 小限制了SCTP 可以發送的數據的大小。當RWND 等于0 時，SCTP 還可以發送一 個數據報，以便通過證實消息得知對方緩沖區的變化，直到達到CWND 的限制。

　　8. 傳輸控制塊TCB（Transmission Control Block）

　　TCB 是一種內部數據結構，是一個SCTP 端點為它與其他端點之間已經啟動的每一 個偶聯生成的。TCB 包括端點的所有狀態、操作信息，便于維護和管理相應的偶聯。

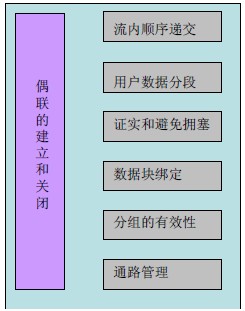

　　如圖所示，SCTP 的功能主要包括：偶聯的建立和關閉、流內消息順序遞交、用戶數據分段、證實和避免擁塞、消息塊綁定、分組的有效性和通路管理。

　　圖 SCTP 功能示意圖

　　1、偶聯的建立和關閉

　　偶聯的建立是由 SCTP 用戶（如M2UA、M3UA 等）發起請求來啟動的。而且建立 過程相對于TCP 連接而言比較復雜，是個“四次握手”過程，并用到了“COOKIE” 的機制。COOKIE 是一個含有端點初始信息和加密信息的數據塊，通信的雙方在關 聯建立時需要處理并交換，從而增加協議的安全性，防止拒絕服務和偽裝等潛在的 攻擊。 SCTP 提供了對激活偶聯的正常的關閉程序，它必須根據SCTP 用戶的請求來執行， 當然SCTP 也提供一種非正常（即中止）程序，中止程序的執行既可以根據SCTP 用戶的請求來啟動，也可以由SCTP 協議檢查出差錯來中止。 SCTP 不支持半打開狀態（即一端可以在另一端結束后繼續發送數據）。無論是哪 個端點執行了關閉程序，偶聯的兩端都應停止接受從SCTP 用戶發來請求原語。

　　2、流內消息順序遞交

　　SCTP 提供數據報的順序傳遞，順序傳遞的數據報必須放在一個“流”中傳遞。流 是順序傳遞的基石。 通過流，SCTP 將數據的確認和傳輸?shù)挠行蜻f交分成兩種不同機制。SCTP 使用TSN 機制實現了數據的確認傳輸，使用流號和SSN（流順序號）則實現數據的有序遞交。 當SCTP 收到數據的SSN 連續的時候，SCTP 就可以將數據向SCTP 用戶遞交， 而不用等到數據的TSN 號連續以后才向SCTP 用戶遞交。

　　當一個流被閉塞時，期望的下一個連續的SCTP 用戶消息可以從另外的流上進行遞 交。 SCTP 也提供非順序遞交的業務，接收到的用戶消息可以使用這種方式立即遞交到 SCTP 用戶，而不需要保證其接收順序。

　　3、用戶數據分段

　　SCTP 通過對傳送通路上最大PMTU（Path Maximum TransmissiON Unit）的檢測， 實現在SCTP 層將超大用戶數據分片打包，避免在IP 層的多次分片、重組，可以減 少IP 層的數據負擔。

　　在發送端，SCTP 可以對大的用戶數據報進行分片以確保SCTP 數據報傳遞到 低層時適合通路MTU（Maximum Transmission Unit）。

　　在接收端，SCTP 將分片重組為完整的用戶數據報，然后傳遞給SCTP 用戶。

　　4、 證實和避免擁塞

　　證實和重傳是協議保證傳輸可靠性的策略，SCTP 也一樣。證實機制是SCTP 保證 傳輸可靠性的基石。避免擁塞沿襲了TCP 的窗口機制，進行合適的流量控制。 ??

　　SCTP 在將數據（數據分片或未分片的用戶數據報）發送給底層之前順序地為 之分配一個發送順序號（TSN）。

　　TSN 和SSN（流順序號）是相互獨立的，TSN 用于保證傳輸?shù)目煽啃?，SSN 用于保證流內消息的順序傳遞。

　　TSN 和SSN 在功能上使可靠傳遞和順序傳遞分開。接收端證實所有收到的 TSNs，即使其中有些尚未收到。

　　包重發功能負責 TSN 的證實，還負責擁塞消除。

　　5、 消息塊綁定

　　如果長度很短的用戶數據被帶上很大一個 SCTP 消息頭，其傳遞效率會很低，因此， SCTP 將幾個用戶數據綁定在一個SCTP 報文里面?zhèn)鬏敚蕴岣邘挼睦寐省?/font>
