分類:模擬鎖相環電路/數字鎖相環電路

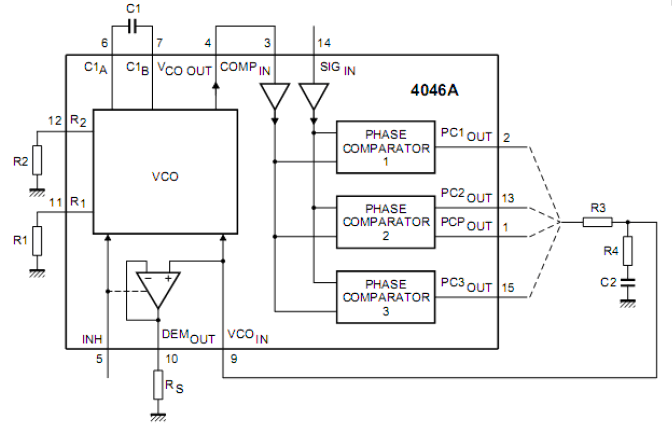

　　使用數字鎖相環集成電路CD4046。由圖可見，它有一個方波壓控振蕩器（VCO）和三個相位比較器。

　　三個相位比較器分別是：

　　1.異或相位比較器（NOR），即PC1，其相位鎖定范圍為0~180o；

　　2.相位-頻率比較器（PFD），即PC2，其相位鎖定范圍為-360o~360o；

　　3.JK觸發相位比較器（JK），即PC3，其相位鎖定范圍為0~360o。

　　鎖相環是一種控制晶振使其相對于參考信號保持恒定相位的電路，在數字通信系統中使用比較廣泛。目前微處理器或DSP集成的片上鎖相環，主要作用則是通過軟件實時地配置片上外設時鐘，提高系統的靈活性和可靠性。此外，由于采用軟件可編程鎖相環，所設計的系統處理器外部允許較低的工作頻率，而片內經過鎖相環微處理器提供較高的系統時鐘。這種設計可以有效地降低系統對外部時鐘的依賴和電磁干擾，提高系統啟動和運行的可靠性，降低系統對硬件的設計要求。

　　TMS320F28l2處理器的片上晶振和鎖相環模塊為內核及外設提供時鐘信號，并且控制器件的低功耗工作模式。片上晶振模塊允許使用2種方式為器件提供時鐘，即采用內部振蕩器或外部時鐘源。如果使用內部振蕩器，必須在XI/XCLKIN和X2這兩個引腳之間連接一個石英晶體，一般選用30 MHz。如果采用外部時鐘，可以將輸人的時鐘信號直接接到XI/XCLKIN引腳上，而X2懸空，不使用內部振蕩器。晶體振蕩器及鎖相環模塊結構如圖1 所示。

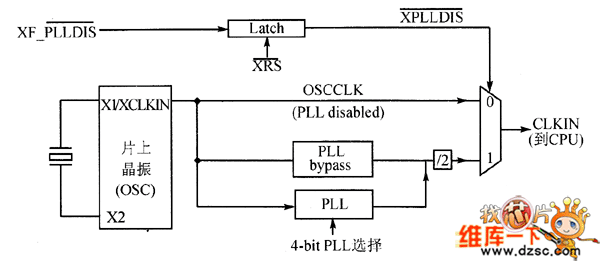

　　圖1? 晶體振蕩器及鎖相環模塊

　　外部XPLLDIS引腳可以選擇系統的時鐘源。當XPLLDIS為低電平時，系統直接采用外部時鐘或外部晶振作為系統時鐘；當XPLLDIS為高電平時，外部時鐘經過PLL倍頻后為系統提供時鐘。系統可以通過鎖相環控制寄存器來選擇鎖相環的工作模式和倍頻的系數。表1列出了鎖相環配置模式。

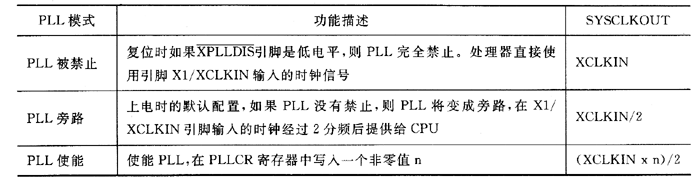

　　表1?? 鎖相環配置模式

　　鎖相環模塊除了為C28x內核提供時鐘外，還通過系統時鐘輸出提供快速和慢速2種外設時鐘，如圖2所示。而系統時鐘主要通過外部引腳XPLLDIS及鎖相環控制寄存器進行控制。因此，在系統采用外部時鐘并使能PLL（XPLLDIS＝1）的情況下，可以通過軟件設置C28x內核的時鐘輸入。

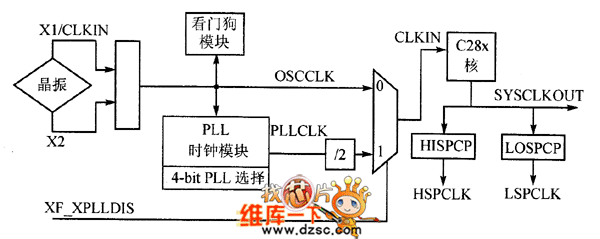

　　圖2? 處理器內部時鐘電路

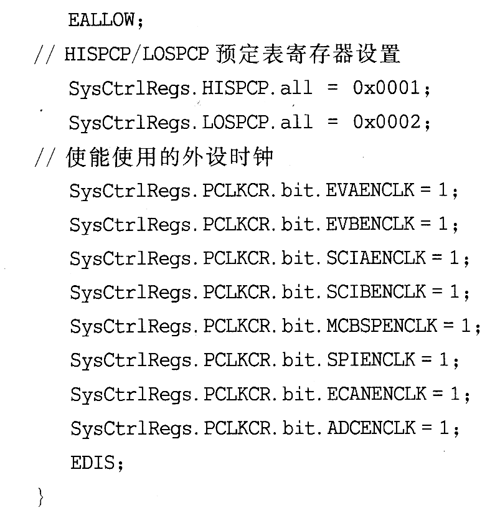

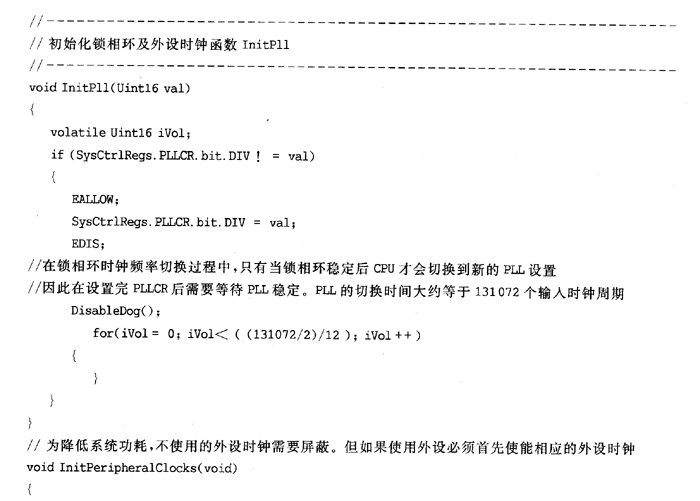

　　如果XPLLDIS為高電平，使能芯片內部鎖相環電路，則可以通過控制寄存器PLLCR軟件設置系統的工作頻率。但要注意，在通過軟件改變系統的工作頻率時，必須等待系統時鐘穩定后才可以繼續完成其他操作。此外，還可以通過外設時鐘控制寄存器使能外設時鐘。在具體的應用中，為降低系統功耗，不使用的外設最好將其時鐘禁止。外設時鐘包括快速外設和慢速外設兩種，分別通過HISPCP和LOSPCP寄存器進行設置。下面給出改變鎖相環倍頻系數和外設時鐘的具體應用程序。

　　綜上，鎖相環具有良好的跟蹤特性，如果環路參數選擇合適；輸出頻率能夠很容易跟蹤輸入頻率，從而環路達到鎖定。

　　2 SDH網絡的同步方式

　　SDH網絡普遍采用分級主從同步方式，時鐘的級別被ITU-T劃分為以下4類：

　　a) 基準主時鐘：G．811規范為PRC，Primary Ref-erence Source；

　　b) 轉結局從時鐘：G．812規范為SSU-A，Primary-Synchronization Supply Unit；

　　c) 端局從時鐘：C．812規范為SSU-B，Second Lev-el-SSU；

　　d) SDH設備時鐘：c．813規范為SEC，SDH EquIPMent Clock。

　　時鐘結構通常采用樹型，每一級時鐘都與其上一級時鐘同步；其中PRC(主基準時鐘)處于樹型結構的最頂端，是網絡中最高一級的時鐘，具有極高的精度和穩定度。同步網將PRC信號送到網內各級交換節點，然后通過鎖相環使本地時鐘鎖定到收到的PRC上，從而網內各交換節點時鐘都與PRC同步。同時，為了保持網絡的穩定，都會對PRC采用多重備份，以防止PRC出問題而導致全網故障。

　　SDH網絡又把全網劃分為幾個同步區，每個同步區有其LPR(區域基準時鐘)，符合G．811標準；LPR可接收全網的PRC，從而達到同步，每個LPR盡管有差異，但差異極小，所以區域之間接近同步，稱為偽同步方式。在區域內部就是各個轉結局了，局內有BITS(大樓綜合定時系統)，它既呵產生符合G．812標準的時鐘，又可接收外部更高級別的時鐘，從而跟蹤至全網PRC，同時也可以利用SDH的STM-N信號傳送時鐘信號；再往下一級，其局內的SDH設備網元直接從BITS獲取定時，從而網絡中的各個網元最終都達到同步。

　　3 SDH設備的時鐘功能結構

　　其中：T1為STM-N輸入接口；T2為PDH輸入接口；T3為外定時輸入接口。設備町從T1、T2和T3獲得外部定時信號的輸入。各個選擇器具有對輸人的時鐘信號進行選擇最優的功能，根據預制條件選擇出最優的時鐘信號；同時設備內置SETC(同步設備定時發生器)，即SEC(SDH設備時鐘)，可以自己產生時鐘信號，它是一個數字鎖相環，可對選擇器B輸出的高級別時鐘進行同步，從而輸出穩定的時鐘T0，T0為滿足G．812要求，為SDH設備內各部分提供系統時鐘信號，從而實現網同步；同時，設備還具有向其他SDH設備提供定時信號功能，這部分功能由選擇器C來實現，選擇器C從T0和選擇器A中選擇最優時鐘，經過鎖相環處理，最后輸出滿足G．813要求的定時信號T4。

　　4 鎖相環在SDH設備中的應用

　　由上述分析可知，設備中有兩處用到了鎖相環，一處是系統同步時鐘鎖相環，另一處是導出時鐘鎖相環。

　　上半部分的鎖相環為SETG，足一個數字鎖相環，其中數字LF由CPU軟件實現，PD由FPGA實現；PD對由選擇器B選擇出來的定時基準信號和VCO分頻產生的信號進行數字鑒相，經過CPU濾波處理和D／A轉換產生一個控制電壓，從而對VCO進行頻率控制，由此構成一個反饋回路，當定時基準的頻率以及抖動漂移性能在一定范圍之內時，最終本地VCO能同步到定時基準?？驁D的下半部分為輸出時鐘的鎖相環，是一個模擬鎖相環，不涉及軟件的控制，其原理和數字鎖相環相同，最終也輸出鎖定于輸入的穩定的時鐘信號，為其他SDH設備的時鐘輸入。

　　5 鎖相環特性分析

　　這種應用的最大特點在于鎖相環SETG由CPU軟件控制。與模擬環相比，數字環具有參數調節方便，快速鎖定，性能穩定等特點。更重要的是，此方案使得SDH設備網元工作的范圍更寬更靈活，當同步網中的基準時鐘工作正常時，SETG通過鎖相環同步于基準時鐘，使設備處于網同步狀態；當設備中的基準時鐘失效，或者時鐘傳送鏈路失效時，SETG通過軟件保存失效之前的頻率信息作為其輸入基準而工作，仍然在相當長的時間內保持網絡同步，以換回解決故障的時間，此時通過T4鎖相環仍然向下一級網元提供時鐘信號。即使是最糟糕的情況下，輸入基準時鐘也丟失了，但是鎖相環還有自己的VCO可以工作在自由振蕩模式，但是這種模式已經很不穩定了。

　　6 結束語

　　在實際應用中，這種同步應用方案是很具有參考價值的，它不僅可以用于SDH網絡的同步，對于其他數字網絡，針對其網絡特點，也可以移植過去使用。
