運算器的處理對象是數據，所以數據長度和計算機數據表示方法，對運算器的性能影響極大。70年代微處理器常以1個、4個、8個、16個二進制位作為處理數據的基本單位。大多數通用計算機則以16、32、64位作為運算器處理數據的長度。

　　并行運算器是指能對一個數據的所有位同時進行處理的運算器。

　　串行運算器是指如果一次只處理一位的運算器。

　　串/并行運算器是指有的運算器一次可處理幾位（通常為6或8位），一個完整的數據分成若干段進行計算。

　　運算器往往只處理一種長度的數據。有的也能處理幾種不同長度的數據，如半字長運算、雙倍字長運算、四倍字長運算等。有的數據長度可以在運算過程中指定，稱為變字長運算。

　　按照數據的不同表示方法，可以有二進制運算器、十進制運算器、十六進制運算器、定點整數運算器、定點小數運算器、浮點數運算器等。按照數據的性質，有地址運算器和字符運算器等。

　　運算器部件是計算機中進行數據加工的部件，其主要功能包括：

　　1. 執行數值數據的算術加減乘除等運算，執行邏輯數據的與或非等邏輯運算，由一個被稱為 ALU 的線路完成。

　　2. 暫時存放參加運算的數據和中間結果，由多個通用寄存器來承擔。

　　3. 運算器通常也是數據傳輸?shù)耐?。

　　符號位

　　結果為零

　　結果溢出

　　進位輸出

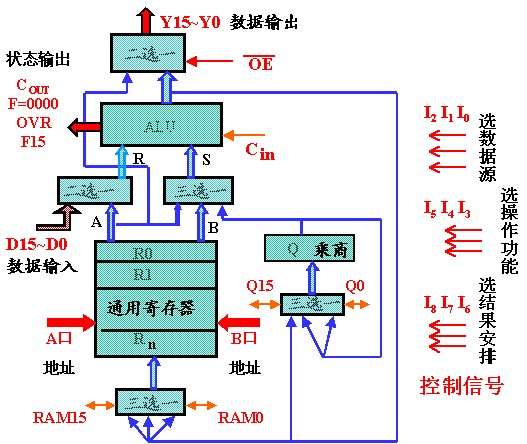

　　Am2901芯片是一個4位的位片結構的運算器器件,其內部組成講解如下：

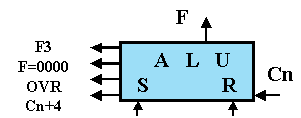

　　第一個組成部分是算邏運算部件ALU，能完成 3 種算術運算和5 種邏輯運算功能。

　　F3

　　F=0000

　　OVR

　　Cn+4

　　其輸出為 F，兩路輸入為 S、R，最低位進位Cn,四個狀態輸出信號如圖所示。

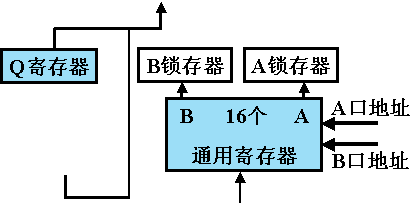

　　第二個組成部分是通用寄存器組，由16個寄存器構成，并通過A口與B口地址選擇被讀的寄存器，B口地址還用于

　　指定寫入寄存器

通過B口地址、A口地址讀出的數據將送到B、A鎖存器，要寫入寄存器的數據由一個多路選擇器送來。

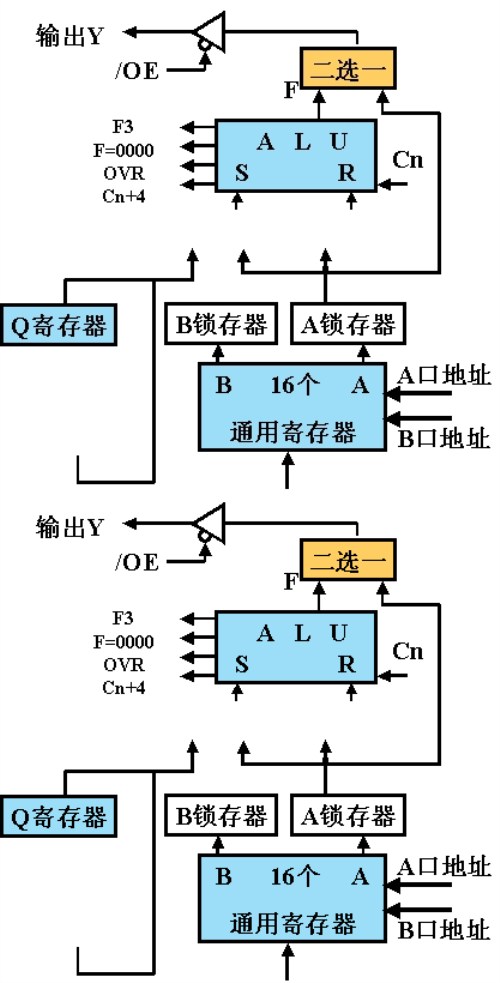

　　第三個組成部分是乘商寄存器Q，它能對自己的內容完成左右移位功能，其輸出可以送往ALU，并可接收ALU的輸出結果。

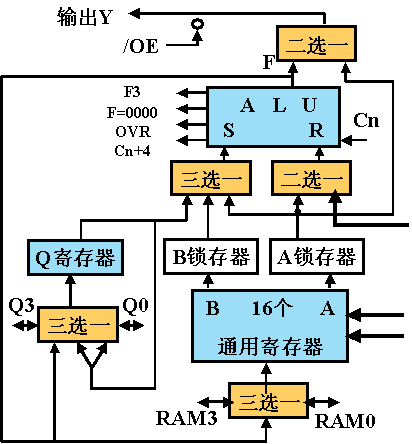

　　該芯片的第四個組成部分是五組多路選通門，包括如下內容：

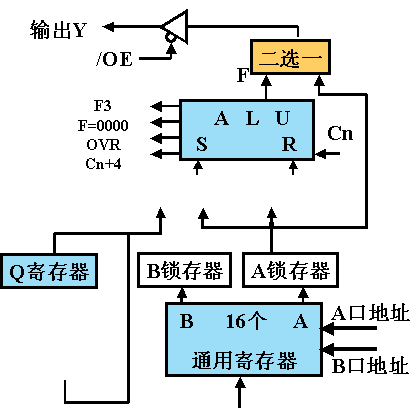

　　一組二選一門，選擇把A口數據或ALU結果送出芯片，以給出輸出Y的數據，Y輸出的有無還受輸出使能 /OE信號的控制，僅當 /OE為低是才有Y輸出 ，/OE為高，Y輸出為高阻態。

　　一組三選一門和另一組二選一門用來選擇送向ALU的 S、R輸入端的數據來源，包括Q寄存器、A口、 B口、外部輸入D數據的8 種不同組合。

　　一組三選一門完成把ALU的輸出、或左移一位、或右移一位的值送往通用寄存器組，最高、最低位移位信號有雙向入/出問題

　　一組三選一門完成Q寄存器的左移一位、或右移一位、或接收ALU輸出值的功能，最高、最低位移位信號有雙向入/出問題。

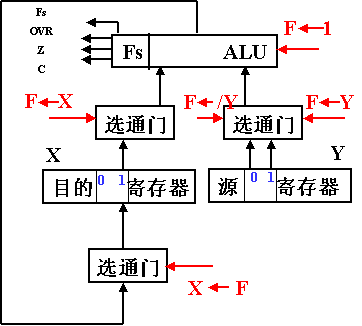

　　必要完善：

　　單累加器變多累積器：兩個選通門均變?yōu)槎嗦匪?還是送1到ALU處理接收門送每個累加器。

　　支持寄存器移位功能：接收門變?yōu)槿x一，即分別接收本位/低位/高位送來的信息送累加器與外部部件的入出聯系.
