虛擬存儲系統一般具有以下功能：

　?。?）具有存儲設備故障確定及自動觸發故障設備接替功能。

　?。?）具有存儲協議的自由轉換功能，從而能實現對不同協議下的，異構的存儲和服務器環境的支持；

　　（3）支持SAN存儲配置，能實現存儲體的集中式管理和存儲容量擴充。

　　（4）能通過TCP/IP協議，在網絡上實現對存儲器的各種遠程同步操作；

　?。?）可實現數據高速緩存、定時自動備份和恢復等。

　　因此，其在使用時存儲效率較高，用戶存儲硬件開銷和管理維護成本可大幅降低，系統安全性得到提升，特別適合具有海量級信息資源的企業級和網絡環境下使用。

　　虛擬存儲系統從體系結構上可分為對稱式和非對稱式兩種。

　　1 對稱式結構

　　對稱式虛擬存儲的控制交換設備直接存在于服務器和存儲設備之間，用運行在虛擬存儲控制設備中的管理軟件來管理和配置所有的存儲設備，組成一個大型的存儲池，其中的若干存儲設備以一個邏輯分區的形式被系統中所有的服務器訪問。其結構如圖1所示。

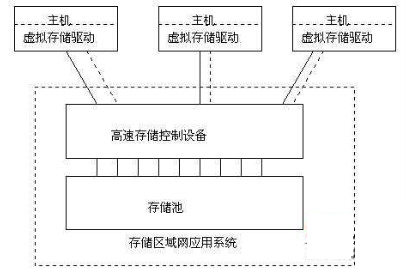

　　圖1 對稱式虛擬存儲系統結構

　　對稱式結構的優點主要有：

　?。?）虛擬存儲控制設備有多個數據通道與存儲設備連接，多個存儲設備并發工作，所以系統總的存儲設備訪問速度可以達到較高的水平；

　　（2）設備集中，因此系統的安裝和管理非常簡便；

　?。?）存儲設備對主機是透明的。

　　缺點主要有：

　?。?）所有服務器對存儲設備的訪問都要經過控制交換設備的通道?？刂平粨Q設備容易成為整個系統的帶寬瓶頸；

　?。?）數據傳輸和控制設備在整個系統中是一個單點失效點，它的故障將導致整個系統的癱瘓；

　?。?）系統擴展性相對較差。

　　2 非對稱式結構

　　非對稱式虛擬存儲又稱通道外虛擬存儲。其結構如圖2所示。

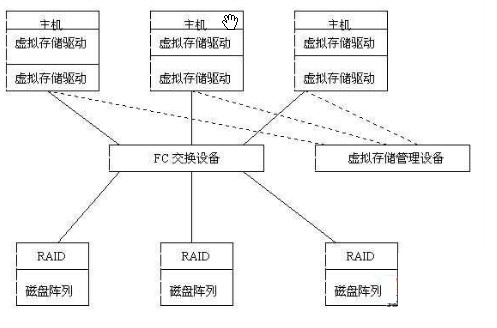

　　圖2 非對稱式虛擬存儲系統

　　非對稱式結構的虛擬存儲系統主要通過軟件手段實現虛擬存儲控制。其虛擬存儲控制器獨立于數據傳輸通道之外，數據和控制信息在傳輸通道上分離。虛擬存儲控制器不直接參與數據的傳輸，運行在其上的虛擬存儲控制軟件對存儲設備進行統一管理和配置并形成邏輯存儲單元和存儲設備映射表，任何服務器在初始化時，均要通過虛擬存儲控制器獲得存儲設備的映射表并實現對虛擬存儲單元的訪問。

　　非對稱式結構的優點主要有:

　?。?）可將不同物理硬盤陣列進行邏輯組合以實現虛擬存儲，并可將多個硬盤陣列控制器端口綁定提高系統的可用帶寬；

　?。?）在交換機端口數量足夠的情況下，可在一個網絡內安裝冗余備份的兩臺虛擬存儲設備；

　　（3）系統配置非常靈活，具有較高的開放性和可擴展性；

　?。?）系統的安全性較高，虛擬存儲控制器位于數據傳輸通道之外虛擬存儲控制器出現故障，不會引起存儲系統的數據傳輸通道阻塞；

　?。?）由于服務器通過連接設備直接訪問存儲設備，因此存儲虛擬化后不會帶來任何延遲；

　?。?）存儲系統對于操作系統和應用系統都是透明的，因此存儲系統的管理比較方便。

　　缺點主要有：

　?。?）由于虛擬存儲控制器保存有存儲設備信息映射表，如果虛擬存儲控制器發生故障，則新加入設備無法獲得映射表，無法訪問存儲系統；

　?。?）需要FC光纖通道接口卡來實現與存儲設備的數據讀寫；

　?。?）由于該結構本質上屬于磁盤陣列群結構，一旦磁盤陣列群中的某個磁盤陣列控制器損壞，或者這個陣列到交換機路徑失效，都會導致相應的虛擬存儲控制器離線并丟失其數據；

　?。?）可用帶寬的提高是通過磁盤陣列端口綁定來實現的，因此，很難實現幾百兆以上的可用帶寬；

　　（5）由于不同品牌或型號的磁盤陣列的性能不完全相同，出于虛擬化的目的將不同品牌或型號的陣列進行綁定，會產生以下問題：即數據寫入或讀出時各并發數據流的速度不同，原來的數據包順序在傳輸完畢后被打亂，系統需要占用時間和資源去重新進行數據包排序整理，這會嚴重影響系統性能。

　　虛擬存儲器是根據程序的邏輯地址轉換來的，也稱線性地址空間。一般每個進程，甚至每個段都有一個，以32位為例，則每個最大可達4G。

　　而主存目前一般為百M(fèi)。因此程序中所指的存儲單元并不能都放到主存中，也就是并不是每個程序所用的存儲單元，都有具體的物理的存儲器單元與之對應。

　　但由于程序的兩個局部性原理，在一個時刻，程序只在一個比較小的范圍內運行。所以我們把程序可能用到的整個存儲空間分成一個個相同大小的頁(按頁管理硬件上容易實現)，只把其中的一些頁放在主存中，而其它的頁則等需要時再建，或放在輔存(磁盤)中。同時建立一個頁表，對應于每一頁，如果該頁在主存中，則頁表記錄它在主存中的地址；如果不在主存中，則在頁表上作不在主存的標記。

　　這樣，當程序需要調用某個存儲單元的內容時，先根據它的線性地址，算出其所在的頁。查頁表，看是不是在主存中？如果在，則直接存取。如果查到頁表上是不在的標記，那就是一個page fault。要把主存中的某一頁(LRU策略)換到磁盤上，把要訪問的那個單元所在的頁調入主存，再進行存取。

　　就象一個預計有一萬學生的學校，理論上每個學生都應有一個位子上課(一萬個虛擬位子)，而學校只有一千個(物理)位子。但實際上，學校也不會一萬個人同時上課，只要讓上課的同學有位子(在主存中)，而其它同學只要留下聯系方法能找到就好。為了降低管理的復雜性，我們采用按學號分班(頁)管理。每個班要么一起上課(主存)，要么一起呆在寢室(磁盤)。而在學校保留一個動態表(頁表)表明每個班在哪兒(物理地址)上課，或者沒上課(不在主存)?，F(xiàn)在假設我們想按學號找一個同學，而且是女同學，只能在教室說話，呵呵。那么：

　　先算出來是哪個班的，查動態表，看該班是否在教室。在，直接按位置找到；不在(page fault)，要先找個不上課的班趕回寢室，把要找女生所在的班調到教室，再按位置找那個同學。

　　動態表(頁表)的大?。奖眄?xiàng)數＊每個表項所需的位數。

　　表項數＝虛擬班數＝虛擬人數(虛擬地址空間)/每班人數(每頁大小)

　　每個表項的位數＝Log(教室數)+適當控制位數

　　教室數＝實際可以上課的人數(物理地址空間)/每班人數(每頁大小)

　　虛擬地址換算：

　　TLB miss：

　　4G(32-bit)的存儲空間，如果按4K分頁，則可分1M頁。每個頁表項為4B，則一個頁表大小為4MB。由于頁表太大，只能放在主存中。這樣每次讀內存都要讀主存，大大影響讀寫速度。而同樣基于局部性原理，整個頁表在某一時刻，所用的也僅僅幾頁而已。所以我們把某段時間經常用的幾個頁表項，即常用的虛擬頁號和其對應的物理頁地址，存在Cache中，即TLB。

　　這樣，當程序需要調用某個存儲單元的內容時，先根據它的線性地址，算出其所在的頁。先查TLB(比較虛擬頁號)，如果有相同的虛擬頁號，則就可以馬上知道其所在的物理地址，根據物理地址進行存取。

　　如果沒有相同的虛擬頁號，則說明該頁沒有記錄在TLB中，那再去查頁表，按page fault中所說的進行。

　　TLB像我們隨身記錄電話的小紙片，當要查一個電話時，我們先看小紙片。有，我們可以直接打電話。如果沒有，我們?cè)倩丶也樵敿?xì)的電話號碼簿(頁表)，再打電話。虛擬存儲器是根據程序的邏輯地址轉換來的，也稱線性地址空間。一般每個進程，甚至每個段都有一個，以32位為例，則每個最大可達4G。

　　而主存目前一般為百M(fèi)。因此程序中所指的存儲單元并不能都放到主存中，也就是并不是每個程序所用的存儲單元，都有具體的物理的存儲器單元與之對應。

　　但由于程序的兩個局部性原理，在一個時刻，程序只在一個比較小的范圍內運行。所以我們把程序可能用到的整個存儲空間分成一個個相同大小的頁(按頁管理硬件上容易實現)，只把其中的一些頁放在主存中，而其它的頁則等需要時再建，或放在輔存(磁盤)中。同時建立一個頁表，對應于每一頁，如果該頁在主存中，則頁表記錄它在主存中的地址；如果不在主存中，則在頁表上作不在主存的標記。

　　這樣，當程序需要調用某個存儲單元的內容時，先根據它的線性地址，算出其所在的頁。查頁表，看是不是在主存中？如果在，則直接存取。如果查到頁表上是不在的標記，那就是一個page fault。要把主存中的某一頁(LRU策略)換到磁盤上，把要訪問的那個單元所在的頁調入主存，再進行存取。

　　就象一個預計有一萬學生的學校，理論上每個學生都應有一個位子上課(一萬個虛擬位子)，而學校只有一千個(物理)位子。但實際上，學校也不會一萬個人同時上課，只要讓上課的同學有位子(在主存中)，而其它同學只要留下聯系方法能找到就好。為了降低管理的復雜性，我們采用按學號分班(頁)管理。每個班要么一起上課(主存)，要么一起呆在寢室(磁盤)。而在學校保留一個動態表(頁表)表明每個班在哪兒(物理地址)上課，或者沒上課(不在主存)?，F(xiàn)在假設我們想按學號找一個同學，而且是女同學，只能在教室說話，呵呵。那么：

　　先算出來是哪個班的，查動態表，看該班是否在教室。在，直接按位置找到；不在(page fault)，要先找個不上課的班趕回寢室，把要找女生所在的班調到教室，再按位置找那個同學。

　　動態表(頁表)的大?。奖眄?xiàng)數＊每個表項所需的位數。

　　表項數＝虛擬班數＝虛擬人數(虛擬地址空間)/每班人數(每頁大小)

　　每個表項的位數＝Log(教室數)+適當控制位數

　　教室數＝實際可以上課的人數(物理地址空間)/每班人數(每頁大小)

　　虛擬地址換算：

　　TLB miss：

　　4G(32-bit)的存儲空間，如果按4K分頁，則可分1M頁。每個頁表項為4B，則一個頁表大小為4MB。由于頁表太大，只能放在主存中。這樣每次讀內存都要讀主存，大大影響讀寫速度。而同樣基于局部性原理，整個頁表在某一時刻，所用的也僅僅幾頁而已。所以我們把某段時間經常用的幾個頁表項，即常用的虛擬頁號和其對應的物理頁地址，存在Cache中，即TLB。

　　這樣，當程序需要調用某個存儲單元的內容時，先根據它的線性地址，算出其所在的頁。先查TLB(比較虛擬頁號)，如果有相同的虛擬頁號，則就可以馬上知道其所在的物理地址，根據物理地址進行存取。

　　如果沒有相同的虛擬頁號，則說明該頁沒有記錄在TLB中，那再去查頁表，按page fault中所說的進行。

　　TLB像我們隨身記錄電話的小紙片，當要查一個電話時，我們先看小紙片。有，我們可以直接打電話。如果沒有，我們?cè)倩丶也樵敿?xì)的電話號碼簿(頁表)，再打電話。
