觸控面板簡介

• 　　觸控面板技術簡介觸控面板結構包含，感應器(Sensor)、控制器(Controller)及軟 體(Software)三部分。感應器即觸控面板部分，以接收經接觸所輸 入的訊息為主；控制器功能在於分析、計算接觸點所在位置，并 轉換類比信號為數位信號，使資訊設備得以接受該輸入訊號；軟 體部分在連結資訊處理設備與控制器間的溝通協定，讓資訊處理設備可以接收并辨認控制器所輸入的訊號以進行后續處理動作。

觸控面板的原理

• 　　觸控面板依感應技術不同可區分為電阻式、電容式、光學 式、音波式四種，以下分別介紹各種技術的原理及特性。

  　　1. 電阻式觸控面板

  　　電阻式觸控面板主要組成包含上下兩組 ITO 導電層、間隙物 及 電 極。 主 要 以 ITO 玻 璃 為 基 板 ， 上 面 疊 合 一 層 ITO Film，中 間散布 Spacer 支撐，使上下板不會因距離貼近而導通形 成感應，邊緣再印上銀電極提供電壓。使用時利用壓力使上下電 極導通，經由控制器測知面板電壓變化而計算出接觸點位置進行輸入。優點是防水、防污性佳、價格?宜，但缺點在於耐刮性及 防火性較差。

  　　2. 電容式觸控面板

  　　電容式觸控面板是利用透明電極與人體之間的靜電結合所 產 生 之 電 容 變 化 ， 從 所 產 生 之 誘 導 電檢 測 其 座 標)。 感應原理以電壓作用在螢?zāi)桓袘?yīng)區的四個角落并形成一固定電 場，當手指碰觸螢?zāi)粫r(shí)，可使電場引發電流，藉由控制器測定， 依電流距四個角比例的不同，即可計算出接觸位置。然而電容 式觸控面板必須克服手指或其他觸控媒介因帶有靜電所產生的雜 訊影響，所以在電流與結構設計上較為困難。當遭受觸壓時依電流比值便可計算出位置。

  　　電容式觸控面板的元件組成是，在玻璃基板上鍍一 層傳導層，再制作電極層，最后在表層覆蓋一層保護膜，即完成 電容式觸控面板，因其僅在單片玻璃上作電極、傳導處。電阻式觸控面板需疊合上板與下板的 ITO 傳導層，影響整體觸控 面板透光性，故電容式透光率較電阻式要高，可達 90％以上。產 品防火性、防污性、耐刮性較佳，且防灰塵及反應速度較快。

  　　3. 光學式觸控面板

  　　光學式觸控面板原理是利用光源接收遮斷原理，將面板內布 滿光源與接收器并排列成矩陣，當光線遭遮斷時，即可得知收不到信號接收器的位置，進而確定其精確位置。光學式觸控面板的 組成元件，包括玻璃基板、紅外線發射源、紅外線接收器。構造 主要將紅外線發射裝置配放在玻璃面板的左邊及下側，并在右邊 及 上 側 設 置 紅 外 線 接 收 器 ， 當 手 指 或 接 觸 物 遮 斷 紅 外 線 時，經由接收器所接收的資訊，即可測出接觸點的所在矩陣位置。其優點在於表面為純玻璃不影響透光率，產品可靠性高，耐刮， 防火性佳，而缺點是防水及防污性差。

  　　4. 音波式觸控面板音波式觸控面板利用傳送轉能器、接收轉能器、反射板及控 制器所組成。音波式觸控面板構成及感應原理，為在玻璃的 X、 Y ?軸上及其對邊各安裝傳送轉能器和反射板、接收轉能器，再加上控制器組成音波式觸控面板。感應動作方式先由控制 器傳送出 5MHz 的電子訊號到傳送轉能器，經由傳送轉能器轉換 成超音波，并直接傳送過觸控面板的表面，到達反射板陣列，在 對角的反射板接收到超音波之后，收集音波后送到接收轉能器轉 換成電子信號，再傳到控制器儲存正常狀態的信號資訊。當使用 觸控面板時，接觸指標物會吸收超音波造成衰減，所以接收時的信號已與未動作時不同，經由控制器比對使用前后的衰減?并計 算后得出精確位置。其優點在於防火性佳，但防水、防污、耐刮 性差，適合大尺寸，但價格高。

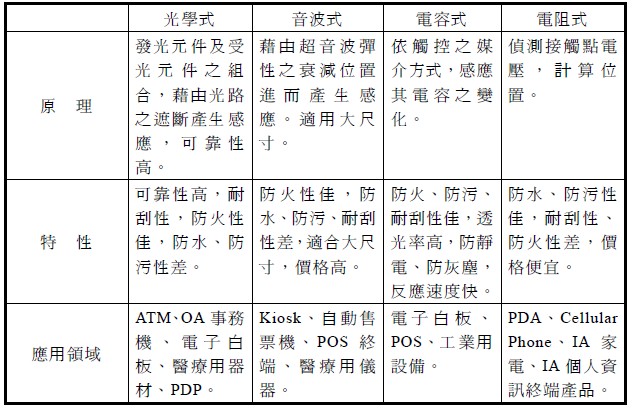

各種觸控面板的技術比較

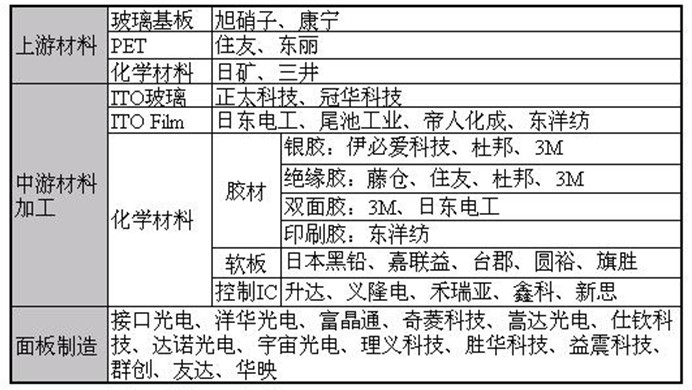

觸控面板產業鏈
