晶閘管智能模塊特點

• 　?。?）本產品均采用全數字移相觸發集成電路，實現了控制電路與晶閘管主電路集成一體化，使模塊具備了弱電控制強電的電力調控功能。

  　?。?）采用進口方形芯片，模塊壓降小、功耗低，效率高；采用進口貼片元件，保證觸發控制電路的可靠性；采用（DCB）陶瓷覆銅板，導熱性能好，熱循環負載次數高于國家標準近10倍；采用高級導熱絕緣封裝材料，絕緣、防潮性能優良。

  　?。?）觸發控制電路、主電路與導熱底板相互隔離，導熱底板不帶電，絕緣強度≥2500V（RMS），保證人身安全。

  　?。?）三相交流模塊輸出對稱性好，直流分量小。大規格模塊具有過熱、過流、缺相保護功能。

  　?。?）輸入0～10V直流控制信號或0～5V直流控制信號、4～20mA儀表信號，均可實現對主電路輸出電壓進行平滑調節；可手動、儀表或微機控制。

  　?。?）適用于阻性和感性負載。

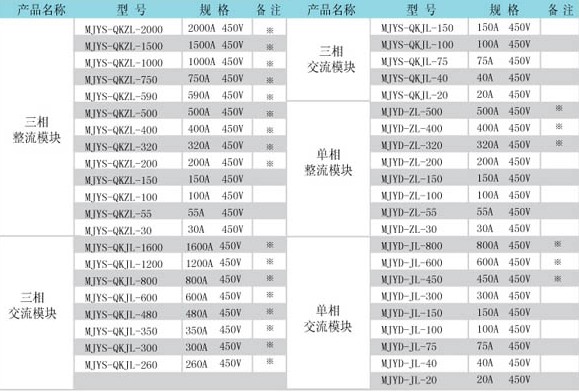

晶閘管智能模塊規格

晶閘管智能模塊規格選取與注意事項

• 　　1、模塊電流規格的選取

  　　考慮到電網電壓的波動和負載在起動時一般都比其額定電流大幾倍，且晶閘管芯片抗電流沖擊能力較差，建議您在選取模塊電流規格時應留出適當裕量。推薦選擇如下：

  　　阻性負載：模塊標稱電流應為負載額定電流的2倍。感性負載：模塊標稱電流應為負載額定電流的3倍。

  　　2、導通角要求

  　　模塊在較小導通角時（即模塊高輸入電壓、低輸出電壓）輸出較大電流，這樣會使模塊嚴重發熱甚至燒毀。這是因?yàn)樵诜钦也顟B(tài)下用普通儀表測出的電流值，不是有效值，所以，盡管儀表顯示的電流值并未超過模塊的標稱值，但有效值會超過模塊標稱值的幾倍。因此，要求模塊應在較大導通角下（100度以上）工作。

  　　3、控制電源要求

  　?。?）電壓為DC12V±0.5V；紋波電壓≤30mV；輸出電流≥1A；

  　?。?）可以采用開關電源，也可采用線性電源（即變壓器整流式穩壓電源）。開關電源外殼應帶屏蔽罩。線性電源要求濾波電容必須≥2200μf／25V。

  　?。?）控制電源極性要求正確接入模塊控制端口，嚴禁反接。否則將燒壞模塊控制電路。

  　　4、使用環境要求

  　?。?）工作場所環境溫度范圍：-25℃～+45℃。

  　?。?）模塊周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體或氣體。

  　　5、其它要求

  　?。?）當模塊控制變壓器負載時，如果變壓器空載，輸出電流可能會小于晶閘管芯片的擎住電流，導致回路中產生較大直流分量，嚴重時會燒掉保險絲。為了避免出現上述情況，可在模塊輸出端接一固定電阻，一般每相輸出電流不小于500mA（具體數據可根據試驗情況確定）。

  　?。?）小規格模塊主電極無螺釘緊固，極易掀起折斷，接線時應注意避免外力或電纜重力將電極拉起折斷。

  　?。?）嚴禁將電纜銅線直接壓接在模塊電極上，以防止接觸不良產生附加發熱。

  　?。?）模塊不能當作隔離開關使用。為保證安全，模塊輸入端前面需加空氣開關。

  　?。?）測量模塊工作殼溫時，測試點選擇靠近模塊底板中心的散熱器表面?？蓪⑸崞鞅砻嬉韵聶M向打一深孔至散熱器中心，把熱電偶探頭插到孔底。要求該測試點的溫度應≤80℃。

晶閘管智能模塊模塊參數

• 　　a）工作頻率f為50Hz；b）模塊輸入交流電壓VIN（RMS）范圍：額定電壓為220VAC時 為170～250VAC、額定電壓為380VAC時為300～450VAC（輸入電壓低于或高于上述各規定值時，應專門定做）； c）三相交流輸出電壓不對稱度＜6%； d）控制電源電壓12VDC； e）控制信號：VCON為0～10VDC； f）控制信號電流ICON≤1mA； g）輸出電壓溫度系數＜600PPM/℃； h）模塊絕緣電壓VISO（RMS）≥2500VAC。
