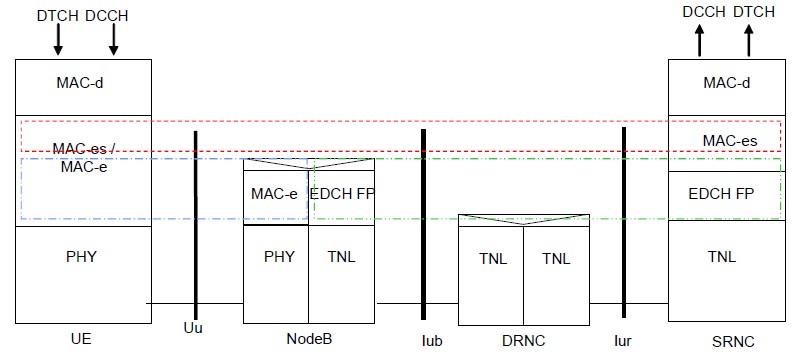

UE側：引入新的Mac實體MAC-es/MAC-e，位于MAC-d之下，主要負責快速重傳HARQ ，調度信息與數據復用，E-TFC（E-DCH TFC）選擇功能。

　　Node B側：引入新的MAC實體MAC-e，負責HARQ重傳，資源調度，MAC-e解復用。

　　SRNC側：引入新的MAC實體MAC-es，負責重排序，宏分集合并。

　　HSUPA主要是了增加針對UE的上行專用數據信道E-DPDCH（每個UE最多4條）和一條專用控制信道E-DPCCH；增加下行的公共物理信道EHICH、E-AGCH、E-RGCH。

　　E-DPDCH承載上行數據，最小擴頻因子為2或4，調制方式QPSK；該信道引入2ms TTI，同時也保留10ms TTI。

　　HSUPA的專用上行E-DPCCH信道和公共的E-HICH、E-AGCH、E-RGCH聯合完成HARQ和過程中的信息交互（包括ACK/NACK、上行授權、以及與E-DCH相關的控制信令等）。

　　每個E-DPDCH最大的物理信道速率為1.92Mbps（2ms TTI、QPSK、最大SF=2）；每個UE的最大業務速率為5.76Mbps。

　　UE向網絡側發起業務請求，該過程與R99/R4完全相同。

　　SRNC收到CN發來的RAB建立請求，根據業務屬性決定上行選擇E-DCH傳輸信道，向Node B發送RL SETUP消息，消息中指示哪條RL是E-DCH RL，以及哪條RL是服務E-DCH RL。

　　Node B建好RL后，向RNC回RL 建立響應，響應消息中包含E-AGCH/ERGCH/E-HICH的擾碼和信道化碼，以及E-RGCH/E-HICH的簽名序列。如果這一組RL中包含服務RL，Node B為UE分配E-RNTI，響應消息中還要包含E-RNTI。

　　RNC向UE發送RB SETUP消息，其中包含E-RNTI，RB與Mac-d Flow之間的映射關系，E-TFCS，Mac-d Flow信息，E-AGCH/E-RGCH/E-HICH碼資源和簽名信息等。

　　UE有一個E-DCH服務小區，E-DCH服務小區所在Node B負責E-DCH調度。E-DCH服務小區通過下行E-AGCH信道向UE發送調度命令，即絕對授權（AbsoluteGrant），絕對授權規定UE的最大可用資源的絕對值，絕對授權包括UE的E-RNTI，UE允許的最大發射功率等信息。

　　E-DCH服務小區和非E-DCH服務小區通過下行E-RGCH信道向UE發送相對授權（Relative Grant），相對授權是相對于絕對授權的偏移（微調），可以是“UP”，“HOLD”，“DOWN”三種取值，UP是上調，DOWN是下調，HOLD不變。只有Serving E-DCH RLS可以發送UP，Non-Serving E-DCH RLS只能發送HOLD或DOWN。Non-Serving E-DCH RLS發送DOWN的原因一般為上行負荷過重。

　　UE根據收到的授權信息進行E-TFC選擇，在E-DPDCH上發送數據（包括重發的數據），在E-DPCCH上發送E-TFC信息，HARQ RV信息（RSN）及一位Happy Bit。Happy bit用于通知Node B UE是否對當前分配的資源（授權）滿意，即是否需要更高的授權。

　　E-DCH Set中同一個Node B下不同小區收到的E-DCH數據首先進行MRC合并，然后交由Mac-e處理。每個UE在每個Node B中有一個Mac-e，Mac-e將Mac-e PDU解復用形成MAC-es PDU送往RNC。Mac-e還負責發送E-DCH調度信息，發送HARQ的響應ACK/NACK。

　　每個UE在SRNC有一個Mac-es實體，Mac-es將來自不同Node B MAC-es PDU進行宏分集合并，然后進行重排序，拆分成Mac-d PDU，送往Mac-d。

　　HARQ過程：UE通過上行E-DPCCH發送HARQ RV（重發序列號RSN），Node B通過下行E-HICH信道發送ACH/NACH。
