磁敏二極管內部結構與普通二極管不同，在Ｐ區與Ｎ區之間有一線度遠大于載流子擴散長度的高純空間電荷區——１區，在１區的一個側面上，嵌有一載流子高復合區——Ｒ區，其基本結構如圖１所示。該管采用電子與空穴雙注入效應及復合效應來控制流過ＰＮ結的電流。在外界磁場的作用下，兩效應作用結果以乘積取值。因此它具有很高的探測靈敏度。當外界無磁場時，加正向電壓，Ｎ區電子大部分注入Ｐ區空穴內（圖２），只有少數載流子在１區及Ｒ區復合，器件呈穩定狀態。若外界加一正向磁場Ｂ＋（圖３）時，在正向磁場洛侖茲力的作用下，空穴及電子運動方向均偏向Ｒ區，空穴及電子在Ｒ區的復合率極高，因此大部分載流子在Ｒ區復合，則１區中載流子數目大為減少，Ｒ區電阻隨之增大，壓降亦增大，從而循環產生正反饋，使該管外部表現為電阻增大，電流減小，壓降增大；反之，外界加Ｂ－（圖４）時，則外部表現為電阻減小，電流增大，壓降減小。

　　磁敏二極管的電壓輸出特性如圖５所示，由圖可看出，在弱磁場作用下，輸出電壓（Ｕ）與磁感應強度（Ｂ）成正比呈線性關系，磁敏二極管的伏安特性如圖６所示。在磁感應強度Ｂ不同時，有著不同的伏安特性曲線，ＡＢ為負載線。由圖可以看出，通過磁敏二極管的電流越大，在同一磁場作用下，輸出電壓越高，靈敏度也越高。在負向磁場作用下，其電阻小、電流大；在正向磁場作用下，其電阻大，電流小。

　　最后，在選擇該管時還要注意一些重要的參數，額定工作電壓：Ｖ０；工作電流：Ｌ０；及使用頻限ｆ０。例如國產２ＡＣＭ－１Ａ管，其Ｖ０＝１２Ｖ，２ｍＡ＜Ｉ０＜２１５ｍＡ，ｆ０＜１０ｋＨｚ。

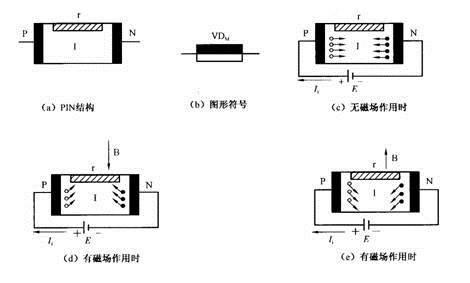

　　從圖中中可看出，當無磁場作用時，且磁敏二極管加正向偏壓時，電子一空穴對在VDM管內部相向遷移。當受圖所示的磁場作用時，電子和空穴受到洛侖茲力向r區偏轉，由于r區的復合速度很快，使參與電子——空穴對遷移的數量迅速減少，對外電路而言則表現出電流Ii減小，或者說電阻率增大。當磁場強度越大時，電流Ii越小。當受圖所示的磁場作用時，電子和空穴受到洛侖茲力向I區偏轉，由于電子——空穴對遷移角度有變，比不受磁場作用時的復合概率減小，對外電路而言表現出電流I；增大，或者說電阻率減小。

　　由此得出一個結論；磁敏二極管在受磁場不同方向作用時，電阻率的變化方向不同，且均隨磁場強度的變化而變化。利用這一特性可以實現磁電信號轉變。

　　1967～1968年，日本先后研制成硅、鍺磁敏二極管。這類新型器件的轉換靈敏度比霍耳元件高數百甚至數千倍磁敏二極管是P(-i-n(型長二極管（i表示近本征型半導體）。它的原理是在外加電壓的作用下，由P(、n(區向i區注入載流子（空穴與電子），此時它們?nèi)羰艿酱怪庇谳d流子運動方向的磁場H(的作用便向復合區偏轉。載流子在復合區的復合概率高于i區,因而壽命縮短,減小有效擴展長度,使i區壓降增加，P(-i結和i-n(結的結偏壓下降,通過i區的電流減小。在相反磁場H(的作用下，上述過程則相反。因此可用以測量磁場。

　　磁敏二極管適用于測量弱磁場（如用于地磁測量儀），可制成借助磁場觸發的無觸點開關。例如利用導線周圍的磁場制成無接觸電流表，利用磁場變化制成調制器、自動增益控制電路和無觸點電位器，以及同其他器件組合制成直流無刷電機等。它在自動化儀表中的應用潛力很大。

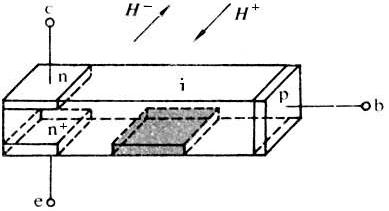

　　磁敏三極管是在磁敏二極管的基礎上研制出來的。它的一端為集電極和發射極e(n(區)、另一端P(區為基極b（圖3[磁敏三極管的結構]）。磁場的作用使集電極的電流增加或減少。它的電流放大倍數雖然小于 1，但基極電流和電流放大系數均具有磁靈敏度，因此可以獲得遠高于磁敏二極管的靈敏度。磁敏三極管是尚處于研制階段的新型器件,凡是應用霍耳元件,磁阻元件和磁敏二極管的地方均可用磁敏三極管來代替。磁敏三極管尤其適用于某些需要高靈敏度的場合，如微型引信、地震探測等方面。
