PWM控制器執行前的準備

• 　　執行PWM 操作之前，這種微處理器要求在軟件中完成以下工作：

  　　設置提供調制方波的片上定時器/計數器的周期

  　　在PWM 控制寄存器中設置接通時間

  　　設置 PWM 輸出的方向，這個輸出是一個通用 I/O 管腳

  　　啟動定時器

  　　使能PWM 控制器

  　　雖然具體的PWM 控制器在編程細節上會有所不同，但它們的基本思想通常是相同的。

PWM控制器的主要特點

• 　　* 3.3V/5V/12V過壓保護

  　　* 3.3V/±5V/±12V 欠壓保護

  　　* 過功率保護

  　　* 短路保護

  　　* AC輸入欠壓保護

  　　* PG電路

  　　* 遠程上電信號

  　　* 上電信號和PG信號延遲

  　　* 兩個旁路穩壓器TL431來穩定3.3V和5V獨立電源

  　　* 軟啟動和最大93%占空比

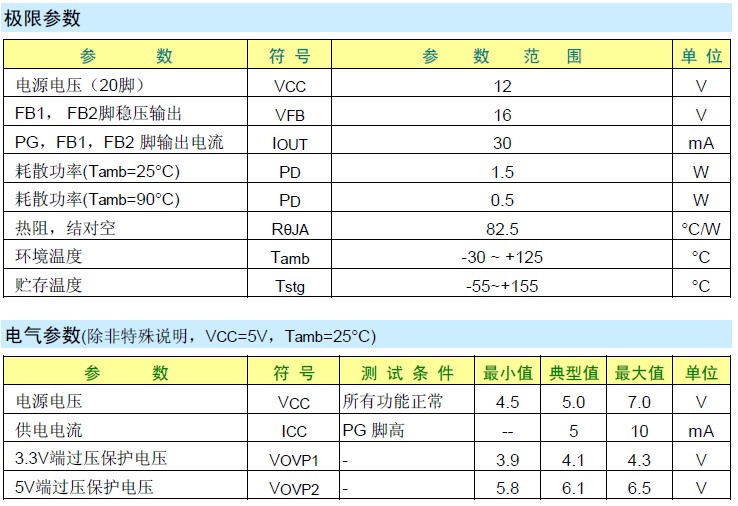

PWM控制器的主要參數

PWM控制器的原理簡述

• 　　PWM 控制基本原理依據: 沖量相等而形狀不同的窄脈沖加在具有慣性的環節上時其效果相同。PWM 控制原理, 將波形分為6 等份, 可由6 個方波等效替代。脈寬調制的分類方法有多種,如單極性與雙極性, 同步式與異步式, 矩形波調制與正弦波調制等。單極性PWM 控制法指在半個周期內載波只在一個方向變換, 所得PWM 波形也只在一個方向變化, 而雙極性PWM 控制法在半個周期內載波在兩個方向變化, 所得PWM 波形也在兩個方向變化。根據載波信號同調制信號是否保持同步, PWM 控制又可分為同步調制和異步調制。矩形波脈寬調制的特點是輸出脈寬列是等寬的, 只能控制一定次數的諧波; 正弦波脈寬調制的特點是輸出脈寬列是不等寬的, 寬度按正弦規律變化, 輸出波形接近正弦波。正弦波脈寬調制也叫SPWM。根據控制信號產生脈寬是該技術的關鍵。目前常用三角波比較法、滯環比較法和空間電壓矢量法。
