內核：ARM32位Cortex-M3 CPU，最高工作頻率72MHz，1.25DMIPS/MHz。單周期乘法和硬件除法。

　　存儲器：片上集成32-512KB的Flash存儲器。6-64KB的SRAM存儲器。

　　時鐘、復位和電源管理：2.0-3.6V的電源供電和I/O接口的驅動電壓。POR、PDR和課編程的電壓探測器（PVD）。4-16MHz的晶振。內嵌出廠前調校的8MHz RC振蕩電路。內部40 kHz的RC振蕩電路。用于CPU時鐘的PLL。帶校準用于RTC的32kHz的晶振。

　　低功耗：3種低功耗模式：休眠，停止，待機模式。為RTC和備份寄存器供電的VBAT。

　　調試模式：串行調試（SWD）和JTAG接口。

　　DMA：12通道DMA控制器。支持的外設：定時器，ADC，DAC，SPI，IIC和USART。

　　2個12位的us級的A/D轉換器（16通道）：A/D測量范圍：0-3.6 V。雙采樣和保持能力。片上集成一個溫度傳感器。

　　2通道12位D/A轉換器：STM32F103xC,STM32F103xD,STM32F103xE獨有。

　　最多高達112個的快速I/O端口：根據型號的不同，有26，37，51，80，和112的I/O端口，所有的端口都可以映射到16個外部中斷向量。除了模擬輸入，所有的都可以接受5V以內的輸入。

　　最多多達11個定時器：4個16位定時器，每個定時器有4個IC/OC/PWM或者脈沖計數器。2個16位的6通道高級控制定時器：最多6個通道可用于PWM輸出。2個看門狗定時器（獨立看門狗和窗口看門狗）。Systick定時器：24位倒計數器。2個16位基本定時器用于驅動DAC。

　　最多多達13個通信接口：2個IIC接口（SMBus/PMBus）。5個USART接口（ISO7816接口，LIN，IrDA兼容，調試控制）。3個SPI接口（18 Mbit/s），兩個與IIS復用。CAN接口（2.0B）。USB 2.0全速接口。SDIO接口。

　　ECOPACK封裝：STM32F103xx系列微控制器采用ECOPACK封裝形式。

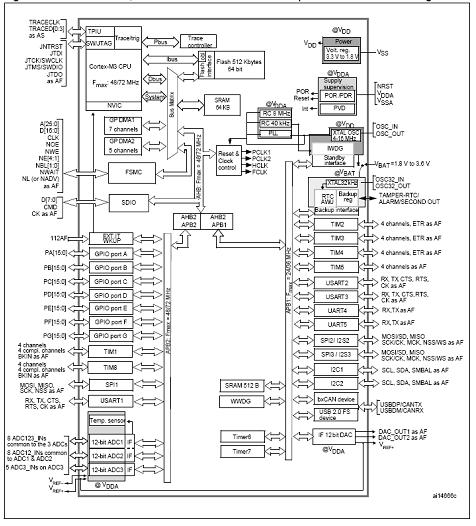

　　1、集成嵌入式Flash和SRAM存儲器的ARM Cortex-M3內核。與8/16位設備相比，ARM Cortex-M3 32位RISC處理器提供了更高的代碼效率。STM32F103xx微控制器帶有一個嵌入式的ARM核，所以可以兼容所有的ARM工具和軟件。

　　2、嵌入式Flash存儲器和RAM存儲器：內置多達512KB的嵌入式Flash，可用于存儲程序和數據。多達64KB的嵌入式SRAM可以以CPU的時鐘速度進行讀寫（不待等待狀態）。

　　3、可變靜態存儲器（FSMC）：FSMC嵌入在STM32F103xC,STM32F103xD,STM32F103xE中，帶有4個片選，支持四種模式：Flash,RAM,PSRAM,NOR和NAND。3個FSMC中斷線經過OR后連接到NVIC。沒有讀/寫FIFO，除PCCARD之外，代碼都是從外部存儲器執行，不支持Boot，目標頻率等于SYSCLK/2，所以當系統時鐘是72MHz時，外部訪問按照36MHz進行。

　　4、嵌套矢量中斷控制器（NVIC）：可以處理43個可屏蔽中斷通道（不包括Cortex-M3的16根中斷線），提供16個中斷優先級。緊密耦合的NVIC實現了更低的中斷處理延遲，直接向內核傳遞中斷入口向量表地址，緊密耦合的NVIC內核接口，允許中斷提前處理，對后到的更高優先級的中斷進行處理，支持尾鏈，自動保存處理器狀態，中斷入口在中斷退出時自動恢復，不需要指令干預。

　　5、外部中斷/事件控制器（EXTI）：外部中斷/事件控制器由用于19條產生中斷/事件請求的邊沿探測器線組成。每條線可以被單獨配置用于選擇觸發事件（上升沿，下降沿，或者兩者都可以），也可以被單獨屏蔽。有一個掛起寄存器來維護中斷請求的狀態。當外部線上出現長度超過內部APB2時鐘周期的脈沖時，EXTI能夠探測到。多達112個GPIO連接到16個外部中斷線。

　　6、時鐘和啟動：在啟動的時候還是要進行系統時鐘選擇，但復位的時候內部8MHz的晶振被選用作CPU時鐘。可以選擇一個外部的4-16MHz的時鐘，并且會被監視來判定是否成功。在這期間，控制器被禁止并且軟件中斷管理也隨后被禁止。同時，如果有需要（例如碰到一個間接使用的晶振失?。琍LL時鐘的中斷管理完全可用。多個預比較器可以用于配置AHB頻率，包括高速APB(PB2)和低速APB（APB1），高速APB最高的頻率為72MHz，低速APB最高的頻率為36MHz。

　　7、Boot模式：在啟動的時候，Boot引腳被用來在3種Boot選項種選擇一種：從用戶Flash導入，從系統存儲器導入，從SRAM導入。Boot導入程序位于系統存儲器，用于通過USART1重新對Flash存儲器編程。

　　8、電源供電方案：VDD ，電壓范圍為2.0V-3.6V，外部電源通過VDD引腳提供，用于I/O和內部調壓器。VSSA和VDDA，電壓范圍為2.0-3.6V，外部模擬電壓輸入，用于ADC，復位模塊，RC和PLL，在VDD范圍之內（ADC被限制在2.4V），VSSA和VDDA必須相應連接到VSS和VDD。VBAT，電壓范圍為1.8-3.6V，當VDD無效時為RTC，外部32KHz晶振和備份寄存器供電（通過電源切換實現）。

　　9、電源管理：設備有一個完整的上電復位（POR）和掉電復位（PDR）電路。這條電路一直有效，用于確保從2V啟動或者掉到2V的時候進行一些必要的操作。當VDD低于一個特定的下限VPOR/PDR時，不需要外部復位電路，設備也可以保持在復位模式。設備特有一個嵌入的可編程電壓探測器（PVD），PVD用于檢測VDD，并且和VPVD限值比較，當VDD低于VPVD或者VDD大于VPVD時會產生一個中斷。中斷服務程序可以產生一個警告信息或者將MCU置為一個安全狀態。PVD由軟件使能。

　　10、電壓調節：調壓器有3種運行模式：主（MR），低功耗（LPR）和掉電。MR用在傳統意義上的調節模式（運行模式），LPR用在停止模式，掉電用在待機模式：調壓器輸出為高阻，核心電路掉電，包括零消耗（寄存器和SRAM的內容不會丟失）。

　　11、低功耗模式：STM32F103xx支持3種低功耗模式，從而在低功耗，短啟動時間和可用喚醒源之間達到一個最好的平衡點。休眠模式：只有CPU停止工作，所有外設繼續運行，在中斷/事件發生時喚醒CPU；停止模式：允許以最小的功耗來保持SRAM和寄存器的內容。1.8V區域的時鐘都停止，PLL，HSI和HSE RC振蕩器被禁能，調壓器也被置為正?；蛘叩凸哪Ｊ健ＴO(shè)備可以通過外部中斷線從停止模式喚醒。外部中斷源可以使16個外部中斷線之一，PVD輸出或者TRC警告。待機模式：追求最少的功耗，內部調壓器被關閉，這樣1.8V區域斷電。PLL,HSI和HSE RC振蕩器也被關閉。在進入待機模式之后，除了備份寄存器和待機電路，SRAM和寄存器的內容也會丟失。當外部復位（NRST引腳），IWDG復位，WKUP引腳出現上升沿或者TRC警告發生時，設備退出待機模式。進入停止模式或者待機模式時，TRC,IWDG和相關的時鐘源不會停止。
