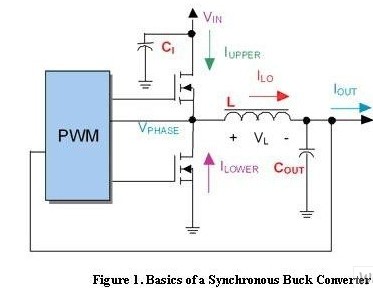

圖1顯示了一種降壓開關穩壓器的基本原理，即同步降壓轉換器?！巴浇祲骸敝傅氖荕OSFET用作低邊開關。相對應的，標準降壓穩壓器要使用一個肖特基二極管做為低邊開關。與標準降壓穩壓器相比，同步降壓穩壓器的主要好處是效率更高，因?yàn)镸OSFET的電壓降比二極管的電壓降要低。低邊和高邊MOSFET的定時信息是由脈寬調制(PWM)控制器提供的?？刂破鞯妮斎胧莵碜暂敵龆朔答伝貋淼碾妷骸＿@個閉環控制使降壓轉換器能夠根據負載的變化調節輸出。PWM模塊的輸出是一個用來升高或降低開關頻率的數字信號。該信號驅動一對MOSFET。信號的占空比決定了輸入直接連到輸出的導通時間的百分比。因此，輸出電壓是輸入電壓和占空比的乘積。

　　設計分立解決方案是相當有難度的，大約需要40個器件，這是個需要額外付出大量努力的復雜工作。在設計電壓模式降壓控制器時，外部器件和其寄生效應對系統性能起了很大的決定作用。在討論每種器件時，我們再詳加敘述。

　　采用這種特殊降壓轉換器時，我們必須選擇5個額外器件，包括輸入電容、輸出電容、輸出電感器，高邊和低邊MOSFET。選擇輸出電感器時，要滿足輸出紋波的要求，以及減小PWM對瞬態負載的響應時間。電感器感值的下限是由紋波要求確定的。在尋找最小(可能也是最便宜的)電感器之前，要記住的一點是，電感器并不是完美的器件。實際的電感器有飽和等級。飽和級別必須高于系統中的峰值電流，才能設計出成功的產品。有經驗的設計者還明白，感值并不是不隨電流變化的常量。事實上，流過器件的電流越大，感值會降低的。請核實電感器的數據表，確保你所選擇的感值對系統中的峰值電流是足夠的。在更大層面上可能犯的錯誤是選擇最好的電感，雖然小心謹慎還是必要的。更大的感值可以減少輸出紋波，但也會限制壓擺率。最終，大電感會限制對負載瞬態的響應時間。因此在選擇電感器時，是選擇在更低的峰峰值紋波電流條件下更安靜的輸出，還是需要系統能夠?qū)λ矐B(tài)事件做出快速的響應，是需要做出明確的折中。

　　輸入電容負責吸收高邊MOSFET輸入電流的交流分量。因此，其RMS電流容量必須足夠大，才能處理由高邊MOSFET汲取的交流分量。由于質量和低溫度系數，陶瓷電容器可以對高頻分量進行去耦。降壓電容器提供更低頻率的RMS電流，這取決于占空比(當系統的工作占空比比50%越大，RMS電流越大)。降壓電容可以是幾個多層陶瓷電容器。然而在低成本應用中，通常使用幾個并聯的電解電容器。如果是采用表面貼裝，可以選固態鉭電容用作降壓電容，但是必須仔細核對電容器的浪涌電流等級(浪涌電流通常出現在啟動時)。在選擇降壓轉換器系統中的任何電容器時，需要尋找具有小等效串聯電容(ESL)、小等效串聯電阻(ESR)，最后是所需的總電容。還有，就是根據約算選擇最優的器件。對于電容電壓等級，還有一點需要注意。為減少難以發現的故障，可以選擇電壓等級是輸入電壓的1.2～1.3倍的電容器，也就是說，電壓要跨越輸入電壓的范圍。
