復雜的可編程邏輯器件CPLD規模大，結構復雜，屬于大規模集成電路范圍。

　　CPLD有五個主要部分：邏輯陣列塊、宏單元、擴展乘積項、可編程連線陣列和I/O控制塊。

　　1．邏輯陣列塊（LAB）

　　一個邏輯陣列塊由16個宏單元的陣列組成，多個LAB通過可編程陣列(PIA)和全局總線連接在一起。全局總線從所有的專用輸入、I/O引腳和宏單元饋入信號。對于每個LAB有下列輸入信號。

　　來自作為通用邏輯輸入的PIA的36個信號

　　全局控制信號，用于寄存器輔助功能

　　從I/O引腳到寄存器的直接輸入通道

　　．宏單元

　　MAX7000系列中的宏單元由3個功能塊組成：邏輯陣列、乘積項選擇矩陣和可編程寄存器。各部分可以被獨自配置為時序邏輯和組合邏輯工作方式。其中邏輯陣列實現組合邏輯，可以為每個宏單元提供5個乘積項。乘積項選擇矩陣分配這些乘積項作為到“或門”和“異或門”的主要邏輯輸入，以實現組合邏輯函數，或者把這些乘積項作為宏單元中寄存器的輔助輸入：如清零、置位、時鐘和時鐘使能控制。

　　每個宏單元中的觸發器可以單獨地編程為具有可編程時鐘控制的D、T、JK或RS觸發器的工作方式。觸發器的時鐘、清零輸入可以通過編程選擇使用專用的全局清零和全局時鐘，或使用內部邏輯（乘積項邏輯陣列）產生的時鐘和清零。觸發器也支持異步清零和異步置位功能，乘積項選擇矩陣分配乘積項來控制這些操作。如果不需要觸發器，也可以將此觸發器旁路，信號直接輸給PIA或輸出到I/O引腳，以實現組合邏輯工作方式。

　　3．?dāng)U展乘積項

　　每個宏單元的一個乘積項可以反相回送到邏輯陣列。這個“可共享”的乘積項能夠連到同一個LAB中的任何其它乘積項上。盡管大多數邏輯函數能夠用每個宏單元中的5個乘積項實現，但在某些復雜的邏輯函數中需要附加乘積項。為提供所需的邏輯資源，可以利用另一個宏單元，MAX70000結構也允許利用共享和并聯擴展乘積項，這兩種擴展項可作為附加的乘積項直接送到本LAB的任意宏單元中。利用擴展項可保證在實現邏輯綜合時，用盡可能少的邏輯資源實現盡可能快的工作速度。

　　4．可編程連線陣列PIA

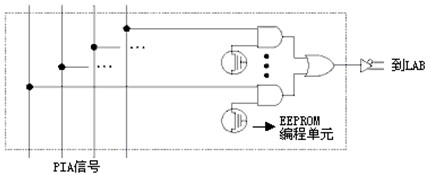

　　通過可編程連線陣列可將各LAB相互連接構成所需的邏輯。這個全局總線是可編程的通道，它能把器件中任何信號源連到其目的地。所有MAX7000系列器件的專用輸入、I/O引腳和宏單元輸出均饋送到PIA，PIA可把這些信號送到整個器件內的各個地方。只有每個LAB所需的信號才真正給它布置從PIA到該LAB的連線，如圖是PIA信號布線到LAB的方式。

　　5．I/O控制塊

　　I/O控制塊允許每個I/O引腳單獨地配置成輸入/輸出和雙向工作方式。所有I/O引腳都有一個三態緩沖器，它能由全局輸出使能信號中的一個控制，或者把使能端直接連接到地（GND）或電源（VCC）上。MAX7000系列器件的I/O控制框圖如圖所示。MAX7000器件有6個全局輸出使能信號，它們可以由以下信號驅動：兩個輸出使能信號、一個I/O引腳的集合、一個I/O宏單元的集合，或者是它“反相”后的信號。

　　當三態緩沖器的控制端接地（GND）時，其輸出為高阻態，而且I/O引腳可作為專用輸入引腳。當三態緩沖器的控制端接電源（VCC）時，輸出使能有效。

　　MAX7000結構提供了雙I/O反饋，且宏單元和引腳的反饋是相互獨立的。當I/O引腳配置成輸入時，有關的宏單元可以用于隱含邏輯。

　　由于CPLD器件廠商眾多，CPLD器件的選擇同其它通用邏輯器件不同，除考慮器件本身的性能外，配套軟件的支持也是器件選擇的重要依據。目前市場上已有的CPLD/FPGA器件生產廠家有20多個，而設計軟件除生產廠家自行研制的軟件外還有幾十多種獨立軟件。加上高性能器件的價格已經不菲，更不用說設計軟件的價格，所以如何選用合適的CPLD器件，不只是一件一次性的工作，還涉及到設計軟件的選用以及今后進一步工作的開展。

　　首先，用戶應該根據自身的技術環境、技術條件、使用習慣等選擇一種合適的軟件工具，同時要兼顧EDA技術的發展。與占據優勢的軟件供應商同時也與多數芯片制造商建立了良好的合作伙伴關系，所以，擁有一種設計軟件，再進一步選擇不同的工具庫，或增加部分配置，即可對不同廠家的不同種類的FPGA產品進行設計。

　　其次，用戶可根據設計的需要確定選擇哪一類可編程器件。如果用于航天、軍事領域等性能要求高的領域，反熔絲技術的一次編程型可編程芯片是首選；如果要完成多種算術運算，或是要求在較高速度下，CPLD /FPGA是較好的選擇；而對于功能復雜的時序邏輯電路而言，標準門陣列單元型的FPGA具有集成度高、保持靈活和功耗低的優點。

　　當然，這只是通用準則，關鍵是所選擇的器件能滿足設計要求的所有功能，在此基礎上，再利用上述準則確定具體的一種器件。

　　最后，選定某一廠家的產品，生產同類器件的廠家很多，一般依據以下準則進行選擇。

　　選擇有設計軟件支持的廠家的芯片，這樣可減少資本投入，降低成本。

　　選擇產品設計性能改進有余量的。如果所選擇的芯片是某一廠家產品中容量最大，或是速度最高的，那么，一但設計需要改進，則有可能在該廠家的芯片中再選不出合適的來了。

　　設計應用的延續性和可擴展性。如果所選廠家的產品具有很大的局限性，則有可能僅僅適用于很少一部分設計，從而造成設計軟件投入上的浪費。

　　選擇性能價格比最優的。盡管象Xilinx、Altera這樣的器件生產廠家都在通過降價來作市場宣傳，大多數芯片的價格還是比較高的，所有在滿足上述準則的情況下適當考慮價格也是有必要的。

　　CPLD以及FPGA等相關可編程器件的發展非?？欤厦娴倪x擇依據是從市場的角度出發對市場份額較大、行業內目前處于領先地位的部分廠家進行的，具有一定的代表性，但不是十分全面。只有不斷跟蹤這一領域的技術發展和市場動態才能對可編程芯片有更加全面、不斷更新的認識，在應用系統的設計中更好地利用CPLD，以提高產品的設計水平。

　　目前市場上CPLD的軟件種類繁多，軟件可以分為廠家集成開發軟件、編輯軟件，邏輯綜合軟件、仿真軟件及其他測試工具軟件等。其中集成開發軟件一般是由廠家直接提供，集成了編輯、綜合、仿真、布線等功能。其他專門軟件屬于單項功能的專用軟件。

　　1．集成開發軟件

　　目前CPLD集成開發軟件主要有三家公司的軟件，分別是Altera公司、Xilinx公司、Lattice公司。

　　Altera公司提供的開發軟件是用戶最常用的。此類軟件是集成的CPLD開發環境。有多個版本，早期的Max+plusII，MaxplusII Baseline Altera，MaxplusII E+MAX等，基本都可以完成所有的設計輸入（原理圖或HDL)，仿真，綜合，布線，下載等工作。而且是免費PLD開發軟件，目前Altera公司轉向QuartusII軟件平臺，QuartusII屬于新一代PLD開發軟件，適合大規模FPGA的開發。

　　Xilinx公司提供的CPLD軟件也有多個版本，早期Foundation軟件目前已基本不使用，ISE4.1軟件是目前Xilinx公司的主流版本軟件。Xilinx公司也提供免費的開發軟件，分別是WebPACK ISE 和WebFITTER。

　　Lattice公司提供的開發軟件是ispDesignEXPERT的PLD，目前最新軟件改名為ispLEVER。ispLEVER Starter是Lattice公司的免費PLD開發軟件，支持600個宏單元以下的Lattice芯片的設計。

　　為了提高設計效率，優化設計結果，很多廠家提供了各種專業軟件，用以配合PLD/FPGA芯片廠家提供工具進行更高效率的設計，最常見的組合同時使用專業HDL邏輯綜合軟件和PLD/FPGA芯片廠家提供的軟件。

　　2．HDL前端輸入與系統管理軟件

　　這類軟件主要是幫助用戶完成HDL文本的編輯和輸入工作，提高輸入效率，并不是必須的，更多人更習慣使用集成開發軟件或者綜合/仿真工具中自帶的文本編輯器，甚至可以直接使用普通文本編輯器。UltraEdit是其中使用最為廣泛的編輯器。

　　3．HDL邏輯綜合軟件

　　這類軟件將把HDL語言翻譯成最基本的與或非門的連接關系（網表），輸出edf文件，導給PLD/FPGA廠家的軟件進行試配和布線。為了優化結果，在進行復雜HDL設計時，基本上都會使用這些專業的邏輯綜合軟件，而不使用PLD/FPGA廠家的集成開發軟件中自帶的邏輯綜合功能。如Synplicity公司出品提供的Synplify / Synplify Pro軟件，使用相當不錯。

　　4．HDL仿真軟件

　　此類軟件主要對設計進行校驗仿真，包括布線以前的功能仿真（前仿真）和布線以后包含延時的時序仿真（后仿真），對于一些復雜的HDL設計可能需要這些軟件專業的仿真功能。

　　如Model Tech公司提供的VHDL/VerilogHDL仿真軟件，功能強大。

　　盡管FPGA和CPLD都是可編程ASIC器件,有很多共同特點,但由于CPLD和FPGA結構上的差異,具有各自的特點:

　?、貱PLD更適合完成各種算法和組合邏輯,FP GA更適合于完成時序邏輯。換句話說,FPGA更適合于觸發器豐富的結構,而CPLD更適合于觸發器有限而乘積項豐富的結構。

　?、贑PLD的連續式布線結構決定了它的時序延遲是均勻的和可預測的,而FPGA的分段式布線結構決定了其延遲的不可預測性。

　?、墼诰幊躺螰PGA比CPLD具有更大的靈活性。CPLD通過修改具有固定內連電路的邏輯功能來編程,FPGA主要通過改變內部連線的布線來編程;FP GA可在邏輯門下編程,而CPLD是在邏輯塊下編程。

　?、蹻PGA的集成度比CPLD高,具有更復雜的布線結構和邏輯實現。

　?、軨PLD比FPGA使用起來更方便。CPLD的編程采用E2PROM或FASTFLASH技術,無需外部存儲器芯片,使用簡單。而FPGA的編程信息需存放在外部存儲器上,使用方法復雜。

　?、轈PLD的速度比FPGA快,并且具有較大的時間可預測性。這是由于FPGA是門級編程,并且CLB之間采用分布式互聯,而CPLD是邏輯塊級編程,并且其邏輯塊之間的互聯是集總式的。

　?、咴诰幊谭绞缴?CPLD主要是基于E2PROM或FLASH存儲器編程,編程次數可達1萬次,優點是系統斷電時編程信息也不丟失。CPLD又可分為在編程器上編程和在系統編程兩類。FPGA大部分是基于SRAM編程,編程信息在系統斷電時丟失,每次上電時,需從器件外部將編程數據重新寫入SRAM中。其優點是可以編程任意次,可在工作中快速編程,從而實現板級和系統級的動態配置。

　?、郈PLD保密性好,FPGA保密性差。

　　⑨一般情況下,CPLD的功耗要比FPGA大,且集成度越高越明顯。
