信號調理器概述

• 　　信號調理器常常被放置在壓力傳感器中，以補償傳感器在不同溫度下的誤差?，F(xiàn)在，市場上能夠買到低成本的信號調理器，它們可以精確地放大壓力傳感器信號、補償傳感器的溫度誤差，并且能夠直接控制校準過程。可惜的是，隨著信號調理器變得越來越完善，開發能夠批量測試和校準這些器件的軟硬件需要花費大量的時間，拖延了產品的上市時間。

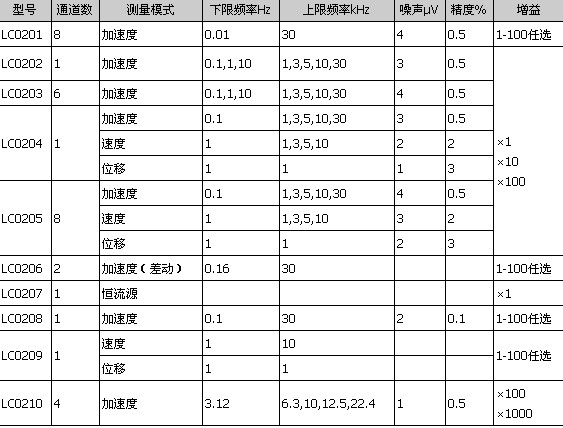

信號調理器主要參數

信號調理器意義

• 　　信號調理器校準系統使生產廠商在原理樣機完成后，能夠輕松而快捷地滿足小訂單的要求。通過簡化信號調理器的設計和測試過程，顯著地縮短了產品的上市時間。因此，在傳感器領域中，校準系統和高集成度的信號調理器已經成為不可缺少的工具。

傳感器信號調理器

• 　　·靈活的溫度補償——有些信號調理器允許設計工程師在多達100個溫度補償點校準傳感器輸出，使工程師能夠按照誤差與壓力傳感器溫度曲線之間的關系進行匹配，從而減小溫度對傳感器的影響?？尚拚恼`差包括整個溫度范圍內的零點和滿量程增益誤差。溫度傳感器用來跟蹤壓力傳感器的環境溫度。

  　　·電流或電壓輸出，以適應多種工業標準的幅度范圍——汽車工業要求信號調理器提供0.5V~4.5V輸出，工業和過程控制應用通常要求4mA~20mA輸出，而測試設備輸出要求0~5V的輸出范圍。通過采用多電壓量程或電流輸出的信號調理器，設計人員無須為每個應用設計一個電路板。

  　　·全模擬信號通道，無須信號數字化——保持壓力傳感器輸出的模擬信號可避免由于數字化傳感器輸出而帶來的任何量化噪聲。

  　　·更寬的電流或電壓輸入范圍，使信號調理器兼容于更多的傳感器。

  　　·低功耗——手持和便攜式設備通常要求低功耗器件，而這里介紹的信號調理器僅消耗2mA的電流。
