(1)電路原理簡介接下微動開關按鈕SB，220V的交流電源經變壓器降壓、二極管橋式整流后，獲

得9V的直流電壓。通過I．M7805穩壓集成塊穩壓，向由CD4060集成電路構成的定時時鐘發生器提供工作

電壓。同時，穩壓后的5V電壓再經過三只串聯的二極管降壓，輸出約3V電壓，可作便攜式收音機、隨身

聽等的直流穩壓電源；用兩擋位的選擇開關sw，進行直流穩壓電源輸出極性的轉換。發光二扳管LED為

電源工作指示燈。

通電初始，定時時鐘發生器首先經IC的@腳的電容清零復位，各輸出級均為低電位。由于輸出端Q14

輸出低電平，晶體管VT1截It，VT2導通，繼電器J得電，觸點吸合。AC OUT為交流輸出插座，可用作

床頭照明燈、微型吊扇及其他需要定時卻無定時控制的交流電器。

CD4060集成電路為帶有內時鐘脈沖振蕩器的14級二進制計數／分配器。⑨、⑩腳外接的電阻及電容決

定其時鐘的振蕩頻率，調節電位器RT即可改變定時時間；罔中所標數值，定時時間大約在20s—4.5h之

問。當定時時鐘發生器逐級計數分配至Q14端輸出高電平時，晶體管VT1由原來的截止轉為導通，VT2

由導通變成截止；繼電器J失電而觸點釋放，切斷r交流輸入電源，整機即刻停止工作。

本電路只要元器件正確、焊裝無誤，無需調試即可成功。

(2)元器件參數選擇元器件的選用如圖3-43所示，無特殊要求。

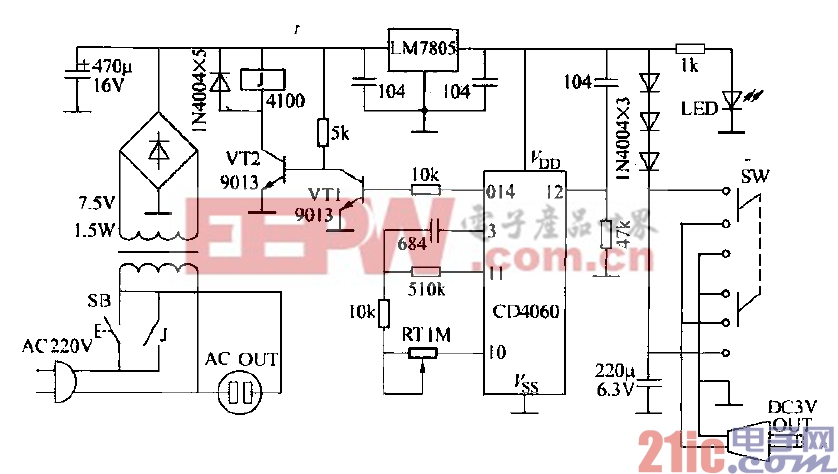

(3)定時關交流電源電路如圖3-43所示。
