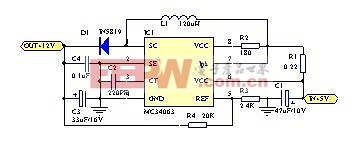

一般單片機編程器都需要5伏和12伏兩種電源，12伏電源是Flash燒寫用的。5伏電源可以直接從USB接口取得，12伏電源則可以用MC34063來制作，輸入5伏，輸出12伏。電路簡單，無需調試，穩定性也好。我自制的編程器就用的這種方法，效果很好。電原理圖如下：

電感對電源的性能影響很大，可以買成品，也可以在工字型的磁芯上用0.1的漆包線繞成，電感量在120微亨左右。整流二極管D1若沒有肖特基二極管，也可以用普通二極管。分壓電阻R3和R4的阻值要準確，它們決定輸出電壓的大小，若輸出電壓不準可微調電阻R4的大小。對其它元件無甚特殊要求，一般情況下若電路及元件無誤，無需調試即可正常工作。本電路可輸出數十毫安的電流，完全可以滿足編程器的需要。
