RGB矩陣器概述

• 　　可將輸入32路的RGB 信號與立體聲音頻信號同步或依次快速切換到任一路或多路通道輸出。采用高性能的圖像處理器及信號長距離傳輸失真增益補技術，使圖像信號長距離傳輸高保真輸出。具有 RS232 通訊接口，方便與電腦、遙控系統或各種遠端控制設備。

RGB矩陣器特點

• 　　支持32路音視頻信號輸入，32路音視頻信號輸出。

  　　支持快速切換操作。

  　　獨立的 RGBHV 分量和音頻平衡/非平衡輸入、輸出端子。

  　　支持視頻信號類型有：GBHV,RGBS,RGsB,RsGsBs,高清晰度電視（HDTV），成分視頻，S-video，復合視頻（信號）。

  　　550MHz（-3dB），滿載帶寬

  　　視頻信號端采用5位的鳳凰接口。

  　　具有掉電記憶功能帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能。

  　　具有紅外遙控功能和RS232通信功能。

  　　具有網絡接口，可通過以太網控制。

  　　音頻信號類型有：立體聲，平衡或非平衡接法。

  　　可機架安裝的12U的金屬機箱。

  　　采用可編程邏輯陳列電路，任意交互切換。

  　　信號長距離傳輸失真補償技術。

  　　內置國際通用電源。

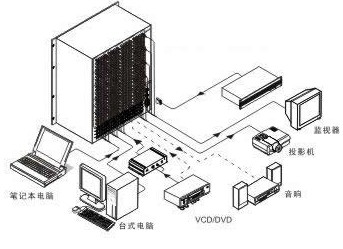

RGB矩陣器工作原理圖

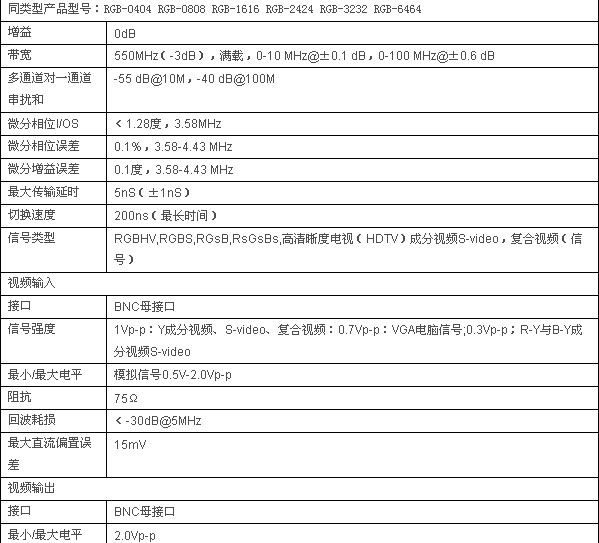

RGB矩陣器工作參數
