全自動絕緣油介損測試儀原理

•

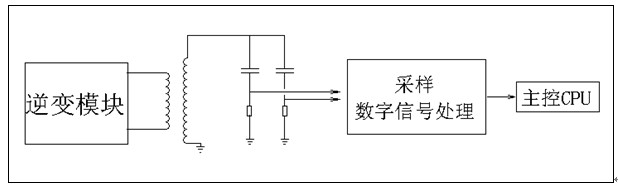

  全自動絕緣油介損測試儀原理圖




  　　A．加熱

  　　儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。

  　　高頻感應爐加熱避免了發熱塊加熱不均勻的現象。

  　　B．控溫

  　　在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。

  　　C．介損測量

  　　試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x? 、ε等參數，送主控CPU。

  　　D．體積電阻率測量

  　　直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。

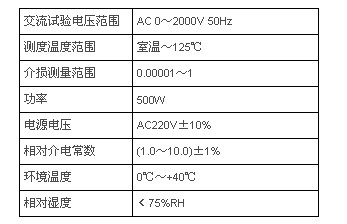

全自動絕緣油介損測試儀參數

全自動絕緣油介損測試儀特點

• 　　1、儀器采用單片機技術，全自動完成升溫、控溫、數據采樣、運算、顯示、打印及存儲等過程。

  　　2、瑞士Tettex先進的技術，高度自動化，用于電力設備中的絕緣液體的介質損耗值、介電常數和體積電阻率的等參數的測量，數據準確可靠。

  　　3、具有開蓋斷電，高低壓短路，加熱器空燒等完善的保護功能。完全消除安全隱患。

  　　4、PID溫度控制，控溫準確，中頻感應加熱，升溫速度快，每個油樣僅需15分鐘左右。

  　　5、控溫、測試一體化結構，布局合理，操作方便；藍色背光液晶顯示菜單簡潔；自帶萬年歷。

  　　6、自動存儲測量數據，最多可存儲128組數據。佩帶面板式微型打印機，測量結果自動打印。
