晶閘管移相觸發板用途及特點

• 　　該控制板設計獨特、外型美觀，并帶有金屬屏蔽罩可屏蔽干擾、保護控制板且方便安裝（如用戶不需要屏蔽罩可不配用）。

  　　該控制板三相平衡度高、波形對稱性好、直流成分小、線性化好、控制精度高、工作穩定。

  　　該控制板工作電壓寬。輸入工作線電壓最低可達額定電壓的4%，輸入電源無相序要求。

  　　該控制板觸發功率大，可直接觸發2000A的晶閘管。

  　　該控制板控制方式為0～10V電壓控制和4～20mA電流控制。

  　　該控制板帶過熱、過流、缺相保護功能，并設計有保護繼電器輸出端口，方便于用戶外接報警設備及其他保護裝置等。

晶閘管移相觸發板技術參數

• 　　1、控制電源：+12±0.5V/1A、-12±0.5V /0.3A。

  　　2、控制方式：DC0～10V或4～20mA。

  　　3、工作環境溫度范圍：-25℃～+45℃；相對濕度：≤85%。

  　　4、控制板周圍應干燥、通風、遠離熱源及強磁場干擾、無塵、無腐蝕性液體或氣體。

  　　5、外形尺寸205mm×150mm×29mm，固定孔尺寸 195mm×130mm(見圖1)。

  　　6、重量：490g（含屏蔽罩）。

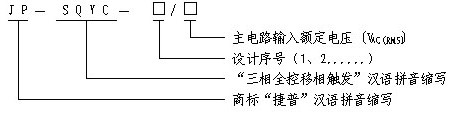

晶閘管移相觸發板型號義釋

晶閘管移相觸發板規格、型號

• 　　晶閘管三相移相觸發板：

  　　JP-SQYC-7/380

  　　JP-SQYC-8/380

  　　晶閘管單相移相觸發板：

  　　JP-DXYC-3/380
