?電路組成

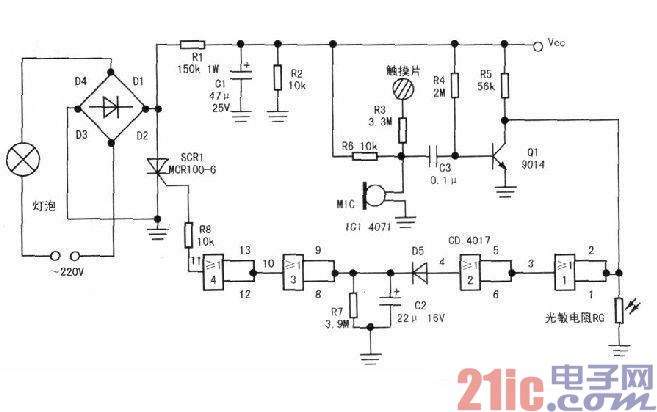

下圖是聲、光、觸摸三控延時自熄開關的電氣原理圖，該電路由電源電路、信號檢測轉換電路、延時電路和控制電路組成。

1.電路組成

(1)電源電路。該電路由二極管Dl、D2、D3、D4，電阻Rl，R2和電容Cl組成。其中D1~D4組成橋式整流電路，其功能是將經過負載(燈泡)的220V交流電轉換為直流，該直流電壓較高，Rl、R2和Cl完成對整流后的脈動直流電壓的降壓和濾波。Cl兩端的電壓即為后續單元電路的電源電壓，約為9.5V。

(2)信號檢測轉換電路。該電路包含光線、聲音和人體觸摸信號檢測轉換。其中光線檢測由R5和光敏電阻RC組成，光敏電阻兩端的電壓隨著光線的強弱變化而變化，并送入集成電路CD4071的第1、2腳進行處理;聲音檢測由駐極體話筒MIC、C3、R4、R5、R6和Ql組成，聲音信號經MIC轉換為電信號后通過電容C3耦合至三極管Ql進行放大，電阻R4、R5構成Ql的直流偏置電阻，聲音的有無通過Ql集電極的電壓變化送到集成電路CD4071的第1、2腳進行處理，電阻R6為MIC內部的放大元件提供偏置;人體觸摸感應信號則通過觸摸片、R3、C3進入Ql放大，并從Ql的C極輸入到CD4071的1、2腳，當有無觸摸信號時也將引起CD4071的1、2腳電壓變化，因此CD4071的1、2腳的電壓是由聲音和觸摸信號共同作用的結果。

(3)延時電路。該電路由D5、R7和C2組成。其中R7和C2為延時時間控制元件，圖中所示參數的延時時間大約為150s。二極管D5的功能是防止C2向CD4071的4腳放電影響延時時間。

(4)控制電路。該電路由集成電路CD4071、單向可控硅SCR1和R8組成。其中CD4071是四一二輸入或門。
