低噪聲開關電源原理電路圖

低噪聲開關電源原理電路圖
提問者：lingjianghui 地點：- 瀏覽次數：4855 提問時間：02-10 02:09
我有更好的答案
提 交
1條回答
QAjqq 02-10 22:47

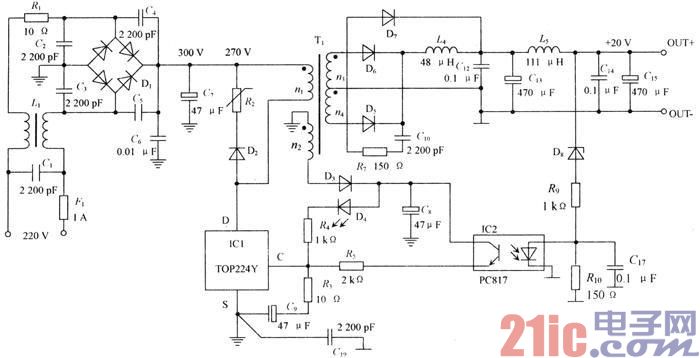

電路如圖所示，該電路可以獲得更大的輸出功率，只需更改部分器件。圖中左邊的電路 R1,L1,D1,C1至C7是常規(guī)的共模濾波和整流電路，獲取約300 V的直流電壓供DC-DC變換電路使用;最右邊電路L5,C11等是普通的LC濾波電路;IC2,D8,R9,R10組成電壓反饋電路，形成閉環(huán)結構，穩(wěn)定電源輸出電壓;中間部分是DC-DC變換器，降噪聲的關鍵是對這一部分的電路進行適當處理。
