一、TrackRFID系統的簡介

　　TrackRFID以其業內領先的無線技術，在超低功耗（ULP)、超遠距離（1km-5km)，抗干擾等方面有獨特優勢。

　　TrackRFID遠程抄表系統采用以抄表應用為導向的新型自組網算法，該算法彌補了目前自動抄表市場已有方案在集抄成功率和集抄速度方面的缺陷，單次集抄成功率達99.8[%]以上。

　　二、TrackRFID系統的組成

　　1、Tracknode:電表信息采集標簽，安裝在電表箱或電表內，可同時采集一個或多個電表信息。同時還具有信息中繼功能，可使上百個Tracknode形成自組網絡；

　　2、Trackcenter:中心信息集中器，可通過RS232/485等接口上傳給相關的軟硬件；

　　3、Trackcollect:局部信息集中器，可以遠距離的讀寫Tracknode的信息；通過發送特定的命令給Tracknode，可遠程控制設備；

　　4、TrackRepeater:電表信息中繼器，可有效的擴展Trackcollect和Tracknode之間的距離。

　　三、TrackRFID技術特點

　　電壓：

　　超低功率（3.3v-5.5v)，內部調節器3v ；

　　長距離（3 4.5v)，內部調節器2.7v。

　　天線接口：50歐

　　驅動接口：標準RS232接口、RS485接口或I2C接口

　　調制模式：GFSK

　　頻率：433/868MHZ

　　平均操作電流：15uA(休眠恢復時間為1秒）@3V

　　存在2中功率：

　　超低功率25mW

　　長距離 500mW

　　四、TrackRFID系統涉及的硬件產品

　　1、 中心信息集中器

　　2、電表信息采集標簽

　　3、局部信息集中器（可選）

　　4、電表信息中繼器（可選）

　　五、TrackRFID系統應用領域

　　首先TrackRFID系統可以用于水、電、煤氣等計量表具的無線抄表領域，該系統還可廣泛應用于一下幾個領域：

　　1、物資管理 ；

　　2、車輛監控；

　　3、溫度監控 ；

　　4、煤礦井下人員跟蹤 ；

　　5、無線遙控，工業自動化數據采集 ；

　　6、醫療監控 ；

　　7、消防安全報警 ；

　　8、動態車輛管理 ；

　　9、門禁系統、機房設備的無線監控等應用領域。

　　無線抄表系統有很多的特點，接下來簡單介紹下：

　　一、無線模塊多信道、多波特率（用戶可選擇）；硬件采用了高精度集成封裝技術，隨環境溫、濕度變化頻率偏移小、計量準確、通信可靠；微功率、通信距離遠、價格低。

　　二、抄表不入戶、避免擾民。

　　三、系統高度集成、總成本較低。

　　四、無線抄表器攜帶方便、操作簡單直觀、功能豐富。

　　五、可以隨時抄取數據。

　　六、系統簡單、抄表效率高

　　七、帶閥控功能。

　　無線抄表系統主要應用與一下兩個方面

　　一、應用于新建小區，直接采用無線遠傳表，建設無線自動抄表系統

　　二、改造舊小區，可在原表上加裝具有計量功能的無線模塊和路由器、集中器實現自動抄表系統

　　目前我國主要是依靠人工抄表收費，但存在入戶難、企業管理費用開支高、效率低等諸多問題，已不能適應社會發展要求．智能化網絡自動抄表系統成為必然趨勢。而自動抄表技術的關鍵是改造傳統的電表電量計量，即傳統電表的電量檢測與控制是實現自動抄表的核心。實現方法眾多，如數字電表、基于IC卡電表等，但我國許多用戶還是采用傳統的磁電式電表。因此改造該電表是首要問題。傳統的磁電式電表檢測是利用紅外檢測、光電檢測等方法，然后利用無線或紅外發送方式傳送到計算機或掌上機，以實現自動抄表。這里提出的無線抄表檢測系統是基于掌上無線近距離抄表系統，檢測電能表的轉數，通過串行通訊口傳送數據到掌上抄表器．從而控制斷／送電。

　　2 無線抄表系統結構組成

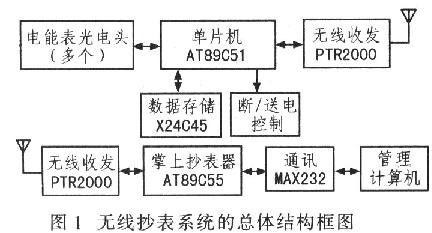

　　無線抄表檢測系統由電表檢測單元、掌上抄表器、管理計算機等3部分組成，如圖1所示。

　　2．1 電表檢測單元

　　使用光電頭改造傳統的感應式電能表，以檢測每個用戶電能表的轉數。每片單片機控制8個用戶的電表信息。每個電能表經一路繼電器控制斷，送電功能，采用X24C45型EEPROM兼看門狗電路來保存每個電能表內的轉數數據，并利用PTR2000型無線收發器收發信息。

　　2．2 掌上抄表器

　　掌上抄表器使用功耗低、工作可靠的AT24C512型串行EEPROM存儲器；通過并行輸出的128×64點陣LCD顯示器作為人機界面，顯示抄表提示等信息；通過DS1302器件獲得抄表時間等信息；選用MAX813型電壓檢測器檢測電池供電電壓，同時該器件還具有看門狗的功能；利用PTR2000型無線收發器實現掌上抄表器與電表檢測單元的通訊；并利用MAX232將掌上抄表器的用戶抄表信息傳送到管理計算機，從而實現用戶信息的計算機管理。

　　2．3 管理計算機

　　管理計算機是系統管理級，采用通用的微型計算，操作系統Win98以上。開發環境VB6．0和SQL2000，標準的Win-dows操作界面，使用方便。具有與掌上抄表器通訊、存儲數據、查詢打印電量電費、營業繳費等功能。

　　3 電表檢測模塊硬件電路設計

　　光電采集的電信號通過微控制器單片機處理、存儲數據，當接收到掌上機發送數據命令時，通過無線收發模塊PTR2000將數據發送到掌上機，單片機的P2端口連接繼電器向用戶斷／送電，當用戶欠／補交電費時，通過掌上機的斷／送按鈕發出命令，使單片機接收到繼電器動作命令，從而控制用戶斷／送電。而電表端檢測部分硬件電路包括：光電檢測、非易失性存儲器X24C45、無線收發等模塊。

　　3．1 光電檢測模塊

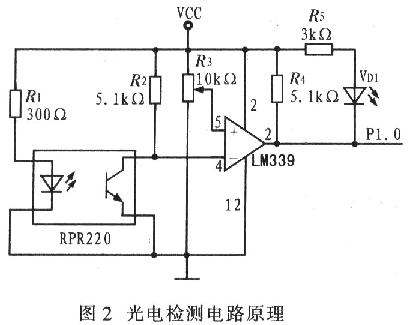

　　光電檢測模塊是準確測量用戶電表表盤轉數。常用檢測方法：紅外線對射式和反射式。而采用紅外線對射式方法實現該系統設計較復雜，需將用戶電表的表盤打孔。但采用紅外線反射式方法較簡單。只需在用戶的表盤上做明顯標記。因此該系統檢測選用RPR220型反射式紅外線識別傳感器。在用戶的電表表盤的某處用暗色油漆做標記，采用RPR220識別無、有標記處，通過電壓比較器比較輸出高低電平信號，當檢測到有標記時，比較器輸出高電平，發光二極管不發光；當檢測到無標記時，比較器輸出低電平，發光二極管發光。圖2為光電檢測部分電路原理。

　　3．2 存儲器模塊

　　由于該系統檢測模塊需要儲存大量數據，并具有掉電自動保存數據功能，X24C45是按16x16方式組織的SRAM和EEPROM位對位構成的串行256位NOVRAM(非易失性SRAM)，另外，X24C45具有上電時自動調出，掉電時自動存儲(Autostore)數據的功能，所以這里采用X24C45實現數據存儲功能。上電后，SRAM和EEPROM的數據互相傳送。對SRAM操作，讀寫次數無任何限制。一旦電源電壓降至4．3 V以下，數據便自動從SRAM保存到EEPROM中。為保證數據能夠可靠存入EEPROM，電源電壓不能下降太快，其典型時間為5 ms，帶有電容的系統中一般都能夠滿足。EEPROM具有1 000 000次的存儲壽命，數據可保存100年以上。

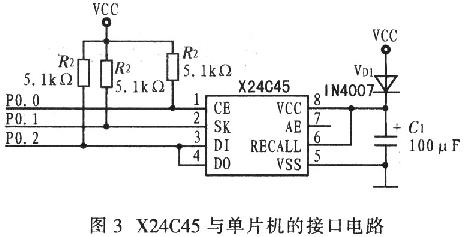

　　X24C45的讀寫操作都是針對SRAM的，因而其讀寫次數無限制。X24C45內部有8位指令寄存器，單片機通過SK和DI進行訪問。在整個數據操作期間，CE必須保持高電平。圖3為X24C45與AT89C51單片機的接口電路。

　　3．3 無線收發模塊

　　該系統選用PTR2000作為無線收發模塊。該器件是基于nRF401器件的無線數據收發模塊，利用串口傳輸數據。無線數據收發模塊是單片機測控系統的一個特殊執行模塊。單片機間的無線數據傳輸過程：單片機處理需要發送的數據，利用串口將數據傳輸?shù)綗o線數據傳輸模塊的發送端，串行信號經調制后發送到接收端，單片機利用串口讀取接收端數據，完成無線數據的傳輸。

　　3．4 看門狗模塊

　　看門狗電路是對用電系統突然掉電或欠電壓保護的裝置。該系統選用基于PC817C和LM7805的用電系統的掉電保護裝置，保存每個電能表的轉數數據。該裝置在用電系統出現低電壓尺寸，是由于LM7805穩壓范圍較小，不可能繼續穩定在5 V，所以此時CPU不能接收用電系統欠電壓的低信號，導致數據丟失。而MAX813的掉電保護裝置不會出現上述現象，采用LM2576代替LM7805將得到更寬泛的工作電壓范圍，同時也能輸出更穩定的電壓，使MCU有足夠時間保存數據，這樣可避免MCU因接收不到電壓偏低信號而導致數據丟失。

　　4 電表檢測模塊軟件設計

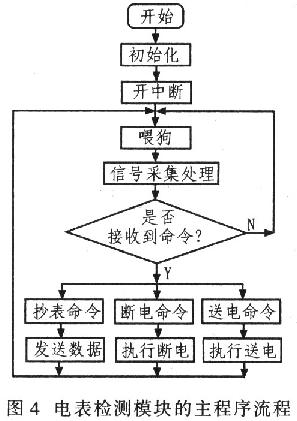

　　電表端檢測部分所設計包括：主程序、數據信號采集、無線收發(中斷方式)，數據存儲等部分，因此需統籌設計無線收發電路(中斷方式)、存儲器電路。數據信號采集部分軟件設計將采集的信號通過單片機處理將數據保存到存儲器X24C45中，通過無線收發模塊PTR2000接收掌上機發送的命令，單片機執行相應操作，將存儲的數據發送給掌上機系統或控制用戶的斷／送電。同時啟動看門狗電路，防止突然掉電使數據丟失。圖4為電表檢測模塊的主程序流程。

　　5 結束語

　　無線掌上抄表系統是以單片機為控制器，以其高性能、高速度、體積小、價格低廉、穩定可靠的特點應用于該系統。解決了目前傳統抄表中的入戶難、企業管理費用開支高、查表收費人員工作條件差、效率低、勞動強度大等問題。自動抄表系統是我國抄表行業的必然發展趨勢。

　　傳統的手工抄表費時、費力，準確性和及時性得不到可靠的保障，這導致了相關營銷和企業管理類軟件不能獲得足夠詳細和準確的原始數據。一般手工抄表都按月抄表，對于用戶計量來說是可行的，但對于相關供應部門進行更深層次的分析和管理決策卻不夠。隨著大規模集成電路和通信技術的發展，在電能計量領域，數字電表以其自身的優勢，逐漸取代了傳統的機械式電度表。高精度的電能計量芯片是數字電表的核心部分，CS5460A已經廣泛應用于各種單、三相電能表以及電力系統測量控制領域。電力系統中計算機信息化管理程度越來越高，無線抄表系統正越來越得到廣泛應用。

　　1 總體結構

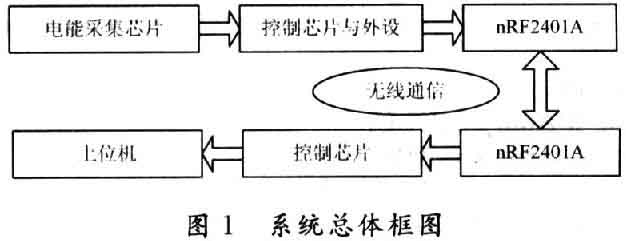

　　系統采用高精度電能采集芯片Cs5460A采集電量，采用DSP2812控制，處理后的數據通過無線收發模塊nRF2401A，實現數據的無線傳輸，接收模塊接收到前端采集系統采集的數據傳送給上位機，上位機可以顯示所需要的一些電參數，實現抄表收費一體化。系統結構如圖1所示。

　　2 電能采集系統設計

　　選用CS5460A作為電能采集芯片，選用TI公司的TMS320F2812作為控制芯片。Cs5460A是高度集成的A／D轉換器，它在單一芯片上結合了兩個A／D轉換器、高速功率計算功能和一個串行接口。該芯片是為精確測量和計算而設計的，可用于單相2或3線功率測量設備的能量、瞬時功率、瞬時電壓、瞬時電流、電流有效值、電壓有效值的測量。CS5460A可與一個低成本旁路電阻或變壓器相聯接以測量電流，也可與電阻分割器或測量用變壓器相聯接以測量電壓。CS5460A帶有一個與微控制器通信的雙向串口和一個與供電成正比的可編程頻率輸出。CS5460A的片上功能還包括交流或直流系統校準。

　　CS5460A可以在單+5 V電源及雙極性±5 V電源下運行，電流通道輸入范圍為50 mA或250 mA，電壓通道為250 mV。在單電源供電時CS5460A的共模信號為-0．25 V到VA+。圖2是CS5460A在單電源模式下單相2線系統的功率測量的電路圖。此接線方式實現與電源線隔離。隔離通過3個變壓器實現。一個是普通的變壓器，用于提供CS5460A的直流電源。第二個是高精度、低阻抗的變壓器(通常稱為電壓互感器)，在較高的濾波下也具有很小的衰減和相位延遲。還有一個電流互感器用于測量電源線電流，一個電阻跨接在電流互感器的次極，對CS5460A的電流通道產生電流感應的電壓信號。

　　3 無線通信系統設計

　　nRF2401A及其外圍電路包括nRF2401A的芯片部分，穩壓部分、晶振部分、天線部分。電壓+5 V為芯片提供電壓；晶振部分包括Y4，C44,C45晶振Y1允許值為：4 MHz，8 MHz，12 MHz，16 MHz，該設計用1 Mb／s的通信速率，則必須選擇16 MHz晶振。天線部分電感L1，用來將nRF2401A芯片的ANT1，ANT2管腳產生2．4 GHz電平信號轉換為電磁波信號，或者將電磁波信號轉換為電平信號輸入芯片的ANT1，ANT2管腳。

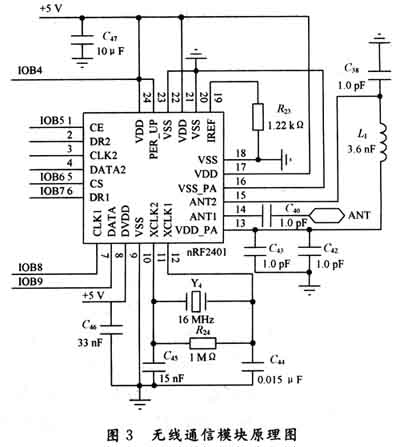

　　nRF2401A通信模塊原理圖如圖3所示。該設計只利用通道1的收發通道，通道2為預留通道，PER[_]UP與DSP2812的GPIOB4口相連控制nRF2401A芯片上電，GPIOB5接CE控制芯片使能。GPIOB6連CS實現。nRF2401A片選，GPIOB7接DR1從而通過DSP控制芯片通道1數據請求，GPIOB8接CLK1控制通道1時鐘，GPIOB9和芯片DATA管腳相連，實現DSP與模塊之間的數據傳輸。

　　4 電能采集軟件設計

　　4．1 程序功能

　　程序功能包括兩方面的關鍵內容：一是，通過單片機對CS5460A芯片寄存器地址的定義和控制字的寫入，另一方面是數據的讀取。

　　4．2 CS5460A的操作

　　CS5460A的操作主要是通過SPI口寫命令，讀寫不同的寄存器，執行不同的操作；CS5460A的寄存器主要包括狀態寄存器、配置寄存器、控制寄存器、各種校準寄存器、數據寄存器等。在進行測量前，要恰當?shù)卦O(shè)置寄存器，以便得到正確的結果。

　　4．3 系統校準

　　CS5460A提供數字校準功能，通過寫指定的值到校準命令寄存器即可實現系統偏置校準和系統增益校準等。當執行校準時，必須把相應的校準信號到電壓電流通道。CS5460A具有一系列的校準寄存器，執行某一校準命令后，相應的寄存器就會保留校準產生的修正值，這些值可以讀出；若將其保存在外部非易失存儲器，在系統復位后把值寫入相應的寄存器，不必重新校準。校準寄存器包括直流電壓／電流偏置寄存器，電壓／電流增益寄存器，交流電壓／電流偏置寄存器。校準之前必須使CS5460A處于活動狀態，同時使其準備接收有效命令，并清除狀態寄存器的DRDY位，因?yàn)镈RDY用于判斷校準是否完成。在執行偏置校準時，應該輸入零信號；在執行增益校準時，應該輸入滿刻度信號。校準完成后，就可以進行測量。

　　4．4 數據的讀寫

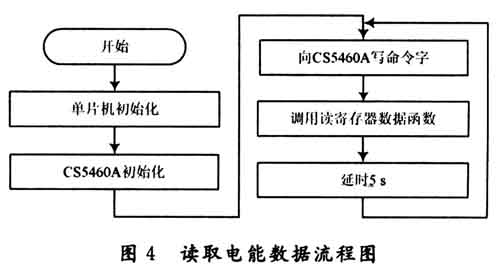

　　在進行數據的讀寫前，應該進行串口的初始化。因?yàn)橛行е噶畈粫?huì)產生動作或者產生錯誤動作，此時需重新初始化串口。當命令包含寫操作時，串口將在下面24個SCLK周期對SDI引腳的數據(從高位開始)記錄。寄存器寫指令后必須跟24位的數據。比如，寫配置寄存器，應先寫命令字(0x40)啟動寫操作，然后，隨著24個連續的串行時鐘脈沖，CS5460A將從串行輸入引腳SDI接收串行輸入數據，一旦收到數據，狀態機便將數據寫入配置寄存器，等待下一個命令。當啟動了讀命令，串口將在下8個、16個或24個SCLK周期啟動SDO腳上的寄存器內容的轉移(從高位開始)。寄存器讀指令可以終止在8位的邊界上(例如，讀出時可只讀8，16或24位)。同樣，數據寄存器讀出允許采用“命令鏈”。因此讀寄存器時，微控制器可同時發送新指令，新指令將被立即執行，并可能終止讀操作。例如，命令字送入狀態機讀取某一輸出寄存器，進行16個連續的讀數據串行時鐘脈沖后，執行寫命令字(如狀態寄存器清零命令)，數據從SDI引腳輸入，同時剩下的8位讀出數據被傳送到SDO引腳。又如，用戶僅需從讀操作中獲取16位有效位時，可在SDO讀出8位數據后從SDI輸入第2個讀命令。注意：在讀周期，當從SDO引腳輸出數據時，必須用SYNC0指令(NOP)，使SDI引腳處于選通態。其程序流程如圖4所示。

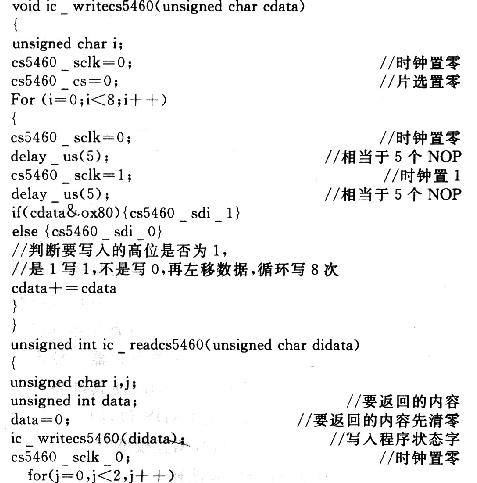

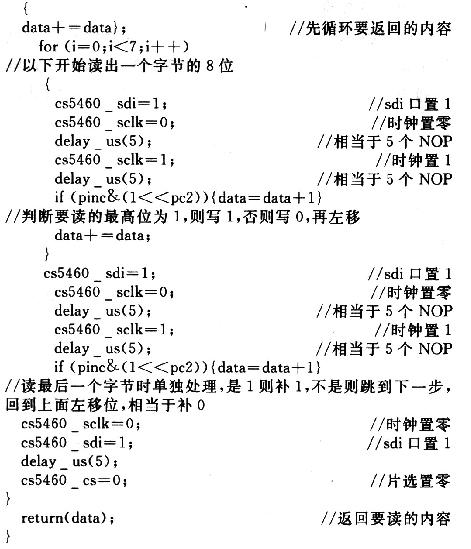

　　下面是在TI公司的CCS2000編譯系統下的讀寫程序：

　　5 結 語

　　這里深入介紹電能采集、傳輸、接收的過程，系統以TMS320F2812為控制核心，其具有功能強大、功耗低、運算速度快等優點，同時內部又具有128 KB的FLASH，使系統結構緊湊、靈活。CS5460芯片可直接采集電能、電壓、電流、功率、功率因數等值。采用高性能RF模塊、數據通信等技術，具有長時間存儲數據和無線傳輸數據等功能。
