固定式氣體檢測變送器的原理

• 　　可燃性氣體變送器傳感器采用最新一代低功耗高抗干擾型載體催化元件。它與二只固定電阻構成檢測橋路。當空氣中含有可燃性氣體擴散到檢測元件表面上，在檢測元件表面催化劑作用下迅速進行無焰燃燒，產生反應熱使檢測元件的鉑絲電阻值增大，檢測橋路輸出一個差壓信號。這個電壓信號的大小與可燃性氣體濃度成正比例關系。它經過放大后，進行電壓電流轉換并把可燃性氣體爆炸下限值以內的百分含量（%LEL）轉換成4～ 20mA 標準信號輸出。

  　　氧氣變送器傳感器應用了伽伐尼原電池原理，其構造是在原電池內裝置了陽極（鉛）和陰極（銀），以薄膜同外部隔開，當空氣中的含氧氣體透過此薄膜到達陰極，發生氧化還原反應。傳感器此時將有一與氧氣濃度成正比關系的仿V 級電壓輸出，這個電壓信號經放大后，進行電壓電流轉換并把氧氣的百分比（0～25%）以內含量轉換成4～20mA 標準信號輸出。

  　　有毒有害氣體變送器傳感器采用具有國內外先進水平的電化學傳感器，它應用控制電位電解法原理，其構造是在電解池內安置了三個電極，即工作電極，對電極和參比電極，并施加以一定的極化電壓，更換不同氣體的傳感器并改變極化電壓數值，即可測量出不同的有毒有害氣體。被測氣體透過薄膜到達工作電極，發生氧化還原反應，傳感器此時將有一微小電流輸出，此電流與有毒有害氣體濃度成正比關系，這個電流信號經采樣處理轉變?yōu)殡妷海妷盒盘栐俳?jīng)過放大后進行電壓電流轉換，并把有毒有害氣體檢測范圍內的含量（ppm 值）轉換成4～20mA 標準信號輸出。

固定式氣體檢測變送器的應用

• 　　固定式氣體檢測變送器為隔爆型安全儀表。采用低功耗傳感器，有毒有害氣體變送器均采用電化學傳感器。該系列產品具有體積小，重量輕，檢測靈敏度高，技術性能可靠，使用壽命長等壽命。變送器輸出的 4～ 20mA 標準信號可直接聯接該監控系統。 廣泛適用于石油化工、化學工業、橡膠、皮革、礦業、冶金、環境保護、消防、市政等部門及其它存在有毒有害氣體及易燃易爆的場所，是防止有毒有害氣體危害人身安全，防止爆炸事故的發生，實現安全生產的必備儀器。

固定式氣體檢測變送器的技術參數

• 　　1 檢測對象：空氣中的可燃性氣體、氧氣及有毒有害氣體

  　　2 檢測原理：催化燃燒式、原電池、電化學式

  　　3 取樣方式：擴散式

  　　4 主要技術指標（見附表1）

  　　5 重復性：

  　　可燃氣變送器標準偏差不超過基本誤差的1/3；

  　　有毒有害氣體變送器相對標準偏差不超過2%；

  　　氧氣變送器不超過±3%。

  　　6 穩定性

  　　零點漂移: ≤±2%（F.S）/6h。（其中HL-1101 型≤±0.7（VOL）%/1h）

  　　跨度漂移: ≤±5%（F.S）/6h。（其中HL-1101 型≤±0.7（VOL）%/1h）

  　　7 工作時間：長期連續工作

  　　8 輸出信號：4～20mA（對應各類氣體的檢測范圍）

  　　9 工作電壓：直流電壓(DC) 12V（12～24V 范圍內都能正常工作）。

  　　10 傳感器壽命：

  　　可燃性氣體 不小于二年

  　　氧 氣 不小于半年

  　　有毒有害氣體 不小于一年

  　　11 傳輸距離：≤1000m（與HL 主機連接）

  　　12 工作環境要求：（如對環境有特殊要求，請在訂貨時說明）

  　　工作溫度：-10℃～+40℃（其中HL-1102 為-20℃～+40℃）

  　　相對濕度：≤85%

  　　大氣壓力：86KPa～106Kpa

  　　13 防爆標志：Ex dⅡCT6

  　　14 防爆合格證號：CE 021117

  　　13 外型尺寸：115×118×75mm

  　　14 整機重量：≤800g

固定式氣體檢測變送器的安裝

• 　　1 安裝位置

  　　根據氣體的比重及風向，變送器應安裝在離氣體可能泄漏地點處一米范圍內，這樣變送器的實際反應速度比較快，否則，有可能出現變送器安裝處可燃氣體或有毒有害氣體濃度不超標，而泄漏點處局部氣體已經超標，主機卻不能報警的現象。

  　　變送器安裝距地面高度應大于30厘米以防水濺。

  　　變送器安裝探頭應朝下。

  　　2 安裝方法

  　　選好安裝位置后，可以將變送器固定。固定的方法用戶可以自行設計，這里介紹兩種常見的方法：

  　　當安裝地點有直徑在30～50毫米橫向或豎向的管子時，可將變送器的四個固定爪貼緊管子，用2個固定片和4個M8螺絲（附件）將變送器固定牢靠。

  　　如果用戶要把變送器安在墻壁上，則需要自己準備一塊安裝板，將變送器固定在安裝板上，再將安裝板用膨脹螺栓在墻壁上固定牢靠。雖然安裝的方法很多，但都要遵守一個原則：將傳感器防雨罩的圓柱面指向地面。

  　　變送器固定好后，用專配的（附件）內六角板手將變送器的上蓋卸下，將三芯傳輸電纜從壓緊螺母喇叭口穿入，再穿墊片、橡膠密封圈至殼體內。

  　　將導線按標記分別接到殼體內對應的接線端子上，檢查連線牢靠后，再將殼體中多余的電纜線抽出，最后將壓緊螺母擰緊，壓緊橡膠密封圈，抱緊電纜線（隔爆設計要求）固定。使用防爆軟管時也可與本變送器直接聯接。

  　　各環節可靠無誤后，將上蓋用內六角螺釘上緊（蓋與殼體不要有縫隙，同時注意蓋的標牌方向）。根據用戶現場條件，也可先把電纜接好，再將變送器固定。

  　　3 主機與變送器接線方法

  　　主機與可燃氣體檢測變送器均采用三線制，各儀器接線端子標記采用統一標記。電纜芯線最少采用三芯電纜。連接時一一對應。 為供電電壓（主機提供DC12V）， 為4～20mA 輸出信號， 為儀器地線，電纜線兩頭應做好標記。

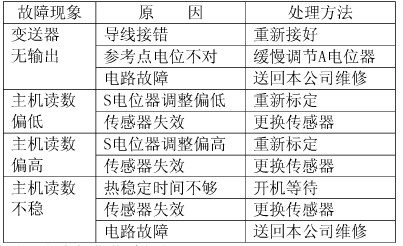

固定式氣體檢測變送器的故障排除
