開關電源電路

高性能的筆記本電腦開關電源電路圖

高性能的筆記本電腦開關電源電路圖
提問者：411easddzf 地點：- 瀏覽次數：5659 提問時間：07-12 18:36
我有更好的答案
提 交
1條回答
Unfair 07-16 07:12

這里介紹了一種由MAX786構成的筆記本電腦開關電源。電源采用PWM控制方式，可提供3V/3A、5V/3A兩路輸出和一路5V/25MA的PAM數據保護電源，具有電壓、電流自動保護功能，是一種經濟實用的高性能小型開關電源。


下面圖1、圖2分別展示出了MAX786內部結構圖和筆記本電腦開關電源電路原理圖。


MAX786內部結構圖

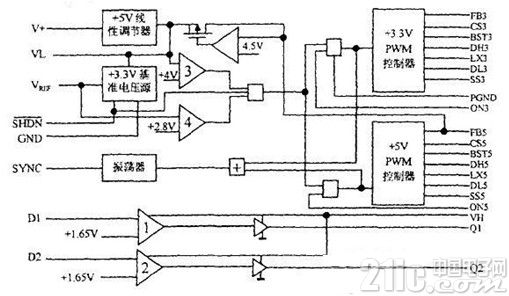

圖1 MAX786內部結構圖


筆記本電腦開關電源電路原理圖

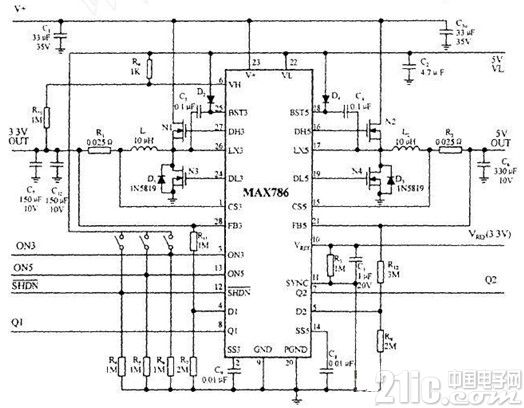

圖2筆記本電腦開關電源電路原理圖
