全自動抗干擾介損測試儀原理

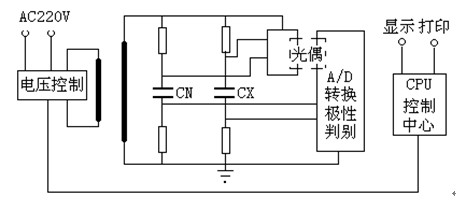

• 　　在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。原理圖如下：






  全自動抗干擾介損測試儀原理圖

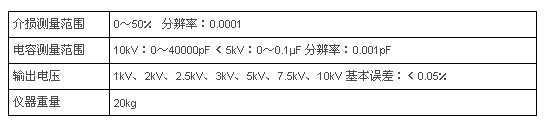

全自動抗干擾介損測試儀參數

全自動抗干擾介損測試儀特點

• 　　● 采用“全自動反干擾源法”，抗干擾效果優于“倒相法”、“移相法”、“異頻法”。

  　　● 國內唯一實現從高壓插座到高壓導線全絕緣的介損測試儀。高壓導線不僅能直接拖地使用， 而且消除了 反接測試時導線泄漏電流對測試結果的影響。10kV輸出時，對地無放電、無泄漏、無聲響。

  　　● 反接法測試準確， 實測1 0 0 P小電容， 反接與正接誤差＜0 .05 ％。

  　　● 國內率先實現反接法與正接法采用相同接線。

  　　● 通過內置的JTAG在線編程接口，可實現設備在現場不拆機升級。


全自動抗干擾介損測試儀注意事項

• 　　1．本儀器只能在停電的設備上使用；接地端應可靠接在接地網；儀器盡量選擇在寬暢，安全可靠的地方使用；

  　　2．被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞；

  　　3．根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法；

  　　4．根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓；

  　　5．測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源；

  　　6．斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行；

  　　7．為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量；
