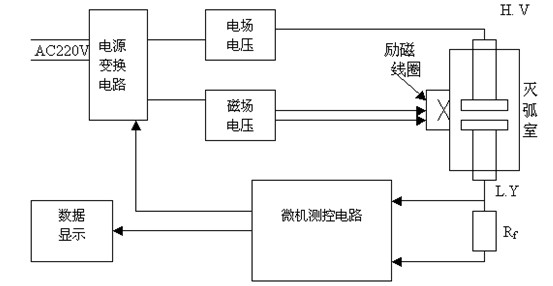

將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如下圖所示：

　　在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

　　1、測量范圍：1×10-5～1×10-1Pa

　　2、測量誤差：1×10-1～1×10-1Pa中誤差＜10%

　　3、測量分辨率：10-5Pa

　　4、漏氣的滅弧室在測量中將發生電擊穿

　　5、允許環境：-20℃～55℃如在0℃以下測試時請先將機器通電20分鐘后再使用。

　　6、空氣濕度：＜85%RH

　　7、電源：AC220±10%

　　8、外形尺寸：455×330×250mm

　　★ 基于電離電荷的采樣技術

　　★ 漏電電流的處理

　　★ 判別完全漏氣的真空滅弧室

　　★ PC機控制測量、計算漏率、形成測量數據庫

　　★ 內置國內外幾乎所有真空滅弧室的測量曲線

　　★ 完善的輸入保護電路和高壓保護技術

　　本儀器用于如下測試目的：

　　★ 用于真空滅弧室生產線中滅弧室的質量控制和斷路器生產廠家的滅弧室入廠檢驗。

　　★ 用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要是真空開關的用戶對開關進行檢修和檢驗時用于測量真空滅弧室的真空度。在上述兩種使用方式中，均可用系統計算機通過RS-232C接口控制測量，并將所測結果及日期存盤，進行檢索及計算漏率。

　　★適用范圍及測試目的：這類檢測儀主要用于供電部門對開關整機上的真空滅弧室的真空度例行檢修，及容量試驗中對真空滅弧室承受能力的判定。
