矢量信號分析儀的指標及術語

• 　　互調失真：當兩個頻率分量以上的合成信號通過非線性絡后,在其輸出信號中除了原有各頻率分量及其相應的各諧波分量外,還會產生各頻率分量的諸次和,差頻分量,這種因相互調制產生組合頻率成分而引起的失真,稱為互調失真.

  　　矢量坐標圖：在坐標平面(Q平面)上用相應的點表示經數字調制后的矢量信號的瞬時值稱之為坐標圖(或狀態圖)。

  　　誤差矢量:等于測量到的矢量與參考矢量的矢量差

  　　誤差矢量幅度：等于誤差矢量的幅度.通常表示為ocrernudV對參考矢量峰值的百分比.

  　　矢量幅度誤差:等于測量到的矢量的幅度與參考矢量的幅度之差

  　　原點偏移：等于測量到的原點與參考的原點之差.通常表示為對參考矢量峰值比的對數的二十倍,即分貝單位

  　　頻率偏移:等于測量到的矢量的瞬時頻率與參考矢量的瞬時頻率之差.測量以上參數時,矢量信號分析儀把測得的每個矢量與參考信號的對應矢量逐一比較,求出差值

矢量信號分析儀與頻譜分析儀的區別

• 　　矢量信號分析儀是在預定頻率范圍內自動測量電路增益與相應的儀器，它有內部的掃頻頻率源或可控制的外部信號源。其功能是測量對輸入該掃頻信號的被測電路的增益與相位，因而它的電路結構與頻譜分析儀相似。頻譜分析儀需要測量未知的和任意的輸入頻率，矢量信號分析儀則只測量自身的或受控的已知頻率；頻譜分析儀只測量輸入信號的幅度（標量儀器），矢量信號分析儀則測量輸入信號的幅度和相位（矢量儀器）。由此可見，矢量信號分析儀的電路結構比頻譜分析儀復雜，價位也較高。

  　　早期的頻譜分析儀實質上是一臺掃頻接收機，輸入信號與本地振蕩信號在混頻器變頻后，經過一組并聯的不同中心頻率的帶通濾波器，使輸入信號顯示在一組帶通濾波器限定的頻率軸上。顯然，由于帶通濾波器由無源元件構成，頻譜分析器整體上顯得很笨重，而且頻率分辨率不高。既然傅里葉變換可把輸入信號分解成分立的頻率分量，同樣可起著濾波器類似的作用，借助快速傅里葉變換電路代替低通濾波器，使頻譜分析儀的構成簡化，分辨率增高，測量時間縮短，掃頻范圍擴大，這就是現代頻譜分析儀的優點了。

矢量信號分析儀的使用環境

• 　　環境溫度：23±5℃

  　　相對濕度：＜80[%]

  　　大氣壓強：86~106kPa

  　　供電電壓：220±22V，50±1Hz

  　　其他：周圍應無影響標準和被校準儀器正常工作的機械振動和電磁干擾

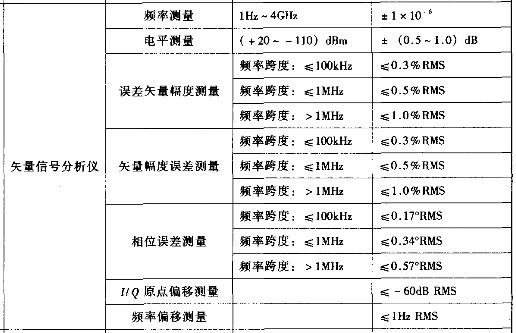

矢量信號分析儀的技術指標

矢量信號分析儀的應用

• 　　矢量信號分析儀是用來測量矢量信號,特別指數字調制信號的各種參數的.主要應用于數字稱動通信,衛星通信,數字音視頻,無線LNA及局域多點分配服務(MSLD)等產品的初始設計,仿真及最后的硬件樣機的設計與調試等.
