阻抗分析儀可以測量和評定壓電陶瓷片、壓電換能器、超聲波清洗機、超聲波焊接機、超聲波粉碎機、超聲波加工設備等各種器件、設備的參數和性能優劣.

　　1.? 通過導納圓圖與電導曲線圖進行判斷,比較直觀、實用.

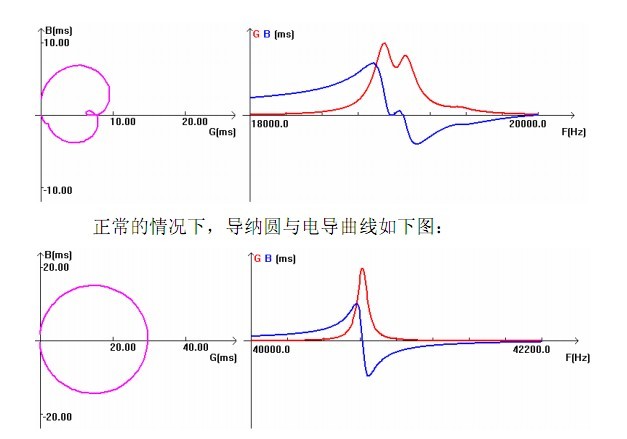

　　異常情況下,導納圓與電導曲線如下圖:

　　2.? 參數、曲線和器件的關系

　　對于換能器:導納圓圖不能出現寄生圓,諧振頻率盡可能接近設計頻率,動態阻抗要低,品質因素 Qm要接近設計要求,電容要與電路匹配.

　　對于壓電陶瓷片,可以直接從導納圓圖和對數坐標判斷器件優劣,如果陶瓷片內部出現分層,或者出現裂紋,對數曲線將出現多峰,導納圓圖上出現多個寄生小圓.

　　對于變幅桿的設計、加工和裝配,是否合理或有缺陷,直接在導圓圖上明顯的可以看到.

　　對于超聲波焊接機的生產加工,利用導納圓的結果分析焊接機的狀態,通過參數和圖形的分析,找到焊接機存在的問題.

　　對于超聲清洗機的生產和加工:振動子的選擇要求其振動性能盡可能一致(帶寬、品質因數、諧振頻率、動態阻抗) .在導納圓圖上,盡可能沒有寄生圓或在諧振點附近沒有寄生圓.可以對換能器的制造、來料檢驗、粘結后的換能器、清洗機進行阻抗特性分析和測量.對清洗機的整機測量可以標定機器的諧振頻率和靜電容,以便匹配電源,可以分析其新的諧振點、注水后的阻抗、電容及整機的振動模態的特性.

　　1、基本精確度：0.05[%]

　　2、頻率精確度：±0.005[%]

　　3、量測參數：Z, L, C, R, Q, D, Y, G, B, X

　　4、輸出：10mV to 1V rms, 200uA to 20mA rms

　　5、顯示格式：串/并聯電路,或兩極式

　　6、圖形分析模式：任選兩種參數依頻率及直流偏壓源掃描

　　7、電表模式：可當標準LCR電表使用

　　8、待測：組件連接

　　9、備有許多的可選附件以供不同的測試需要.

　　10、消耗因素:±0.0005(1+D*D2)

　　11、質量因素:±0.05[%](Q + 1/Q)

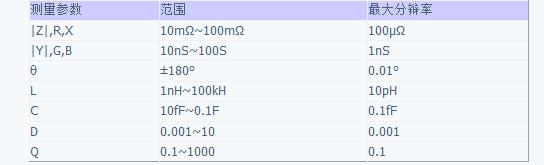

　　測量參數 范圍 最大分辯率

　　基本測量精度：0.17[%]

　　電平監視：1mV~1 Vrms,1μA~20mA

　　增益—相位測量

　　測量參數：Tch/Rch(dB,線性比值）；Tch,Rch(V,dBm,dBv),θ(度，弧度）；Tch=測量通道：Rch=參考通道，g=群延時

　　10Hz~100MHz，1mHz分辨率

　　孔徑頻率范圍：（群延時測量）頻率間隔的0.5[%]~100[%]

　　振蕩器電平：-65dBm~+15dBm,0.1dB分辨率

　　測量范圍：Tch/Rch:0~±120dB,0.001dB分辨率;Tch,Rch:-107dBm~-5dBm(0dB衰減器）,-87dBm~+15dBm,(20dB衰減器）；0.001dB，分辨率：θ：±180°（利用相位刻度擴展功能，可連續顯示相位）0.01°分辨率；g：0.1ns~1s,0.1ns分辨率

　　基本測量精度：Tch/Rch:0.1dB,0.5°;Tch,Rch:0.35dBm

　　電平監視：監視參考通道和測試通道的輸入電平，單位為dBm,dBV和V。

　　利用4194A/B的阻抗測量

　　下列技術指標適用于agilent4194A與agilent4194A/B聯用的情況

　　頻率范圍：10kHz~100MHz,1mHz分辨率

　　振蕩器電平：選件350：10mV~1.28Vrms;選件375：10mV~1.54Vrms

　　直流偏置：內部：±40V，±20mA；外部：±150V，±500mA，max.25W

　　測量范圍：100mΩ~1MΩ

　　基本測量精度：±1.5[%]~3[%](≥100kHz),±3[%]~6[%](

　　電纜長度：Agilent4194A:1.5m,Agilent4194B:3m

　　阻抗分析儀主要適用對象為各類超聲器件阻抗特性的測量，包括：壓電陶瓷、換能器、超聲清洗機、超聲塑焊機、水聲、磁致伸縮材料、超聲粉碎機、超聲霧化、超聲潔牙、倒車?yán)走_(dá)、超聲測距、超聲乳化、超聲除垢、超聲馬達等等所有使用超聲的設備。

　　阻抗分析儀的特點是：易用、指標和圖形相結合、參數準確、價格低廉、對生產的可指導性非常強等。

　　對壓電器件的進行阻抗測量是正確使用器件的前提條件。對于壓電器件，通過阻抗分析儀可以得到其主要參數，包括：諧振頻率Fs、反諧振頻率Fp、半功率點F1與F2、最大導納Gmax、靜電容C0、動態電抗R1、動態電容C1、動態電感L1、自由電容CT、自由介電常數、機械品質因素Qm、機電耦合系數Keff、Kp、K31、K33等，并可以繪制壓電器件的五種特性曲線（導納特性圖、阻抗特性圖、導納極坐標圖、阻抗極坐標圖、對數坐標圖）。
