智能充電機原理

• 　　充電機按照功能可以劃分為四個子模塊，配電系統、充電系統、電池調度系統、充電站監控系統。一個完整的充電站需要配電室、中央監控室、充電區、更換電池區、和電池維護間等五個部分組成。配電室為充電站提供所需的電源，不僅給充電機提供電能，而且要滿足照明、控制設備的用電需求，內部建有變配電所有設備、配電監控系統、相關的控制和補償設備。中央監控室用于監控整個充電站的運行情況，并完成管理情況的報表打印等。充電區主要完成電池充電功能。更換電池區是車輛更換電池的場所，需要配備電池更換設備，同時應建設用于存放備用電池的電池存儲間。電池重新配組、電池組均衡、電池組實際容量測試、電池故障的應急處理等工作都在電池維護間進行。

  　　充電機給汽車充電一般分為三種方式。一種是普通充電，就是所謂的常規充電或慢速充電，這種充電模式，是用現在的交流插頭插在車上，需要5至8個小時，或者2至6個小時，此種方式多為交流充電方式，外部提供220V或380V交流電源給電動汽車車載充電機，由車載充電機給動力蓄電池充電。一般小型純電動汽車、可外接充電式混合動力電動汽車多采用此種方式；第二種是快速充電，充電的電流要大一些，這就需要建設快速充電站，它并不要求把電池完全充滿，只滿足繼續行駛的需要就可以了，這種充電模式下，在20分鐘至30分鐘的時間里，只為電池充電50%至80%，此種方式多為直流方式，地面充電機直接輸出直流電能給車載動力蓄電池充電，電動汽車只需提供充電及相關通信接口。地面充電機一般功率大，輸出電流、電壓變化范圍寬。有些地面充電機還具備快速充電功能；第三種是電池更換。

  　　而智能充電機采用了最新開關電源技術及智能充電技術,它采用恒流/恒壓/小恒流智能三個階段充電方式，原理圖如下所示：

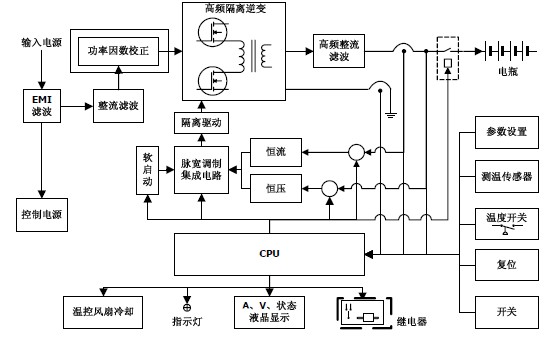

  智能充電機原理圖

智能充電機參數

智能充電機功能特性

• 　　● 開關電源控制芯片采用進口軍用級IC，其余元件則采用進口工業級器件，充電機的原理設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。

  　　● 功率開關管采用美國產（IGBT）器件，提高整機的可靠性。

  　　● 運行中可以隨時調整充電參數。

  　　● 充電均充電壓可在（40.0～60.0V）范圍內連續調整，在面板上采用數字設定，以適應不同蓄電池的充電特性要求和蓄電池初次充電的需要。

  　　● 充電浮充電壓可在（40.0V～均充電壓）范圍內連續調整，在面板上采用數字設定；

  　　● 充電電流可在(5A～60A)范圍內連續調整, 在面板上采用數字設定，且不受輸入交流電壓變化的影響,在恒流充電期間電流維持不變,無需人為再調整。

  　　● 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。

  　　● 液晶中文顯示，界面友好。

  　　● 設有交流輸入過流保護, 交流輸入欠壓保護，交流輸入過壓保護、輸出短路保護，反應速度快、壽命長。并設有過熱自動關機保護功能，確保用戶放心安全使用。

  　　● 體積小、重量輕，便于移動。
