Q值測量：1-999 三位數顯，自動切換量程，可手動設置測量量程

　　固有誤差≤5[%]±滿度值的2[%]

　　工作誤差≤7[%]±滿度值的2[%]

　　電感測量：0.1μH-1H 誤差

　　測試頻率:20kHz-50MHz 五位數顯 DDS數字合成

　　具有頻標自動設置,自動搜索諧振點,Q值合格設置,聲光指示

　　分辨率3×10 -5 ±1個字

　　調諧電容：主電容：40-500PF 誤差

　　微調電容：±3PF 分辨率0.2PF

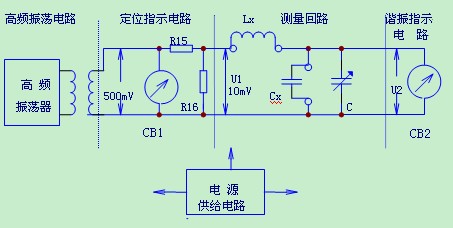

　　高頻Q表的原理功能方框圖如圖1所示。由圖可見，高頻Q表包括高頻振蕩電路、定位指示電路、諧振指示電路、測試回路和電源供給電路5個部分?，F(xiàn)分別介紹如下。

　　1．高頻振蕩電路

　　通常是一個電感3點式振蕩電路。一般產生頻率為50KHz～50MHz的高頻振蕩信號。分若干個頻段，由筒形波段開關（儀器面板的頻段開關）控制變換，每個頻段的頻率由雙聯可變電容器（儀器面板的頻率度盤）連續調節。高頻振蕩電路的輸出信號通過電感耦合線圈饋送到寬帶低阻分壓器（由1.96Ω、0.04Ω組成）。借助調節電位器（儀器面板上的定位粗調和定位細調旋鈕）改變高頻振蕩管的相關直流電壓，可以控制一定大小的高頻信號電壓，加到寬頻帶低阻分壓器上，此高頻信號通過電阻分壓后加入串聯諧振回路。

　　2．定位指示電路

　　加在寬頻帶低阻分壓器上的高頻信號電壓由作定位指示用的電子電壓表測量，用以監視引入串聯諧振回路的高頻電壓的大小。當調節高頻振蕩電路的輸出信號電壓，使定位指示器的指示在定位線“Q×1”上時，寬帶低阻分壓器的輸入電壓為500mV，通過分壓，從0.04Ω電阻上取出的10mV的高頻信號電壓，加到測試回路（串聯諧振回路）上。分壓電阻是一個0.04Ω的小電阻，以實現低阻抗的高頻信號源，減小電源內阻對測量電路的影響。作為定位指示用的電子電壓表的零點調節（即起始電流補償）由一只電位器（儀器面板上的定位校正旋鈕）擔當。

　　3．測試回路

　　測試回路中有兩個標準可變電容器，一個是主調電容器（2×250pF），另一個是微調電容器（5～13pF）；有兩對接線柱：“Lx”和“Cx”，“Lx”接被測線圈或輔助線圈（測量電容時）；“Cx”接被測電容等。由被測線圈（或輔助線圈）與標準電容器（或包括被測電容器）組成一個串聯諧振回路。當調節標準可變電容器的電容量或振蕩電路的頻率，使串聯諧振回路諧振時，作諧振指示器的電子電壓表指示最大。

　　4．諧振指示電路

　　諧振指示電路是一個作諧振指示和Q值讀數的電子電壓表，它并接在串聯諧振回路中的可變電容器的兩端。當串聯諧振回路達到諧振狀態時，電容器兩端的電壓達最大值，電子電壓表指示達最大。由于回路諧振時標準可變電容器兩端的電壓的是測試電路的輸入電壓值Ul的Q倍，即U2=QUl，Q=U2/U1，這里的Q值是串聯諧振回路的品質因數，但可以認為是串聯諧振回路線圈的品質因數。在U1為定值時（當定位指示器指示在“Q×1”位置時），測試電路輸入電壓Ul等于10mV，所以Q值正比于U2值（假使U2為0.lV，則Q為10；假使U2為0.5V，則Q為50；假使U2為lV，則Q為100……），因此可將作為諧振指示器用的電子電壓表的表度盤直接按Q值刻度。這樣刻度以后，在測量時便可以直接讀出Q值。一般測量Q值的量程分三檔：10～100，20～300，50～600，由電子電壓表的靈敏度轉換開關（儀器面板上的Q值范圍開關）選擇。作為諧振指示器的電子電壓表的零點調節（即起始零點補償），由一只電位器（儀器面板上的Q值零位校正旋鈕）擔當。

　　5．電源供給電路

　　通常采用磁飽和穩壓器和穩壓管雙重穩壓，保證儀器在電源電壓變化較大的情況下正常工作。

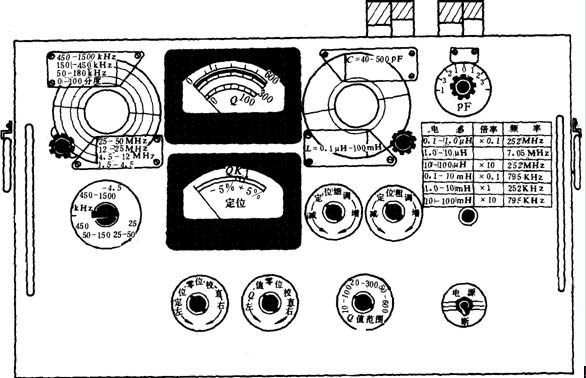

　　圖? 高頻Q表面板圖

　　高頻Q表面板上所具有的控制裝置有頻段選擇開關、振蕩頻率度盤、定位指示表頭、定位零點校正旋鈕、定位粗調和定位細調旋鈕、Q表指示表頭、Q值零位校正旋鈕、Q值范圍開關、主調電容度盤、微調電容度盤、測量接線柱、電源開關和指示燈。如圖所示的Q表面板圖，現分別介紹如下。

　　1．頻段選擇開關

　　是高頻振蕩電路中的波段開關，分成七個頻段。

　　2．振蕩頻率度盤

　　作每個指示頻段內的頻率連續調節用。刻度盤上有與頻段選擇開關配合使用的若干條頻率刻度，以選擇所需頻率。

　　3．定位指示表頭

　　是定位指示電路中的直流微安計CB1，用作監視引入測試電路的高頻電壓的大小。一般使用時調節定位粗調和定位細調旋鈕，使表頭指針指示在定位刻度的Q×1上，才能從Q值指示表上直讀Q值。

　　4．當定位粗調旋鈕置于起始位置（逆時針旋到底）時，調節定位零位校正旋鈕，使定位指示表的指針在零位。

　　5．定位粗調和定位細調旋鈕

　　是高頻振蕩電路中的兩個電位器。調節定位粗調和定位細調旋鈕，可改變高頻振蕩電路輸出電壓大小，使定位指示表指在刻度“Q×1”上。當定位粗調旋鈕置于起始位置時，高頻振蕩電路輸出為零（此時與定位細調旋鈕所在位置無關）。

　　6．Q值指示表頭

　　是諧振指示電路中的直流微安計CB2，作諧振指示和Q值讀數用。表頭上有三條刻度：0～100，0～300，0～600。根據Q值范圍開關所在位置，讀表頭上相應的刻度。

　　7．Q值零位校正旋鈕

　　是諧振指示電路中的電位器。在測試回路遠離諧振點的情況下，調節Q值零位校正旋鈕，使Q值指示表的指針在零位。

　　8．Q值范圍開關

　　是諧振指示電路中的波段開關，作諧振指示時的靈敏度變換和Q值指示的量程變換用，有三檔位置：10～100，20～300，50～600，進行測量時，應根據被測元件Q值的大小選擇適宜檔級。

　　9．主調電容度盤

　　是測試回路中標準可變電容器。度盤上有C和L兩種刻度。C刻度線在度盤的上方（以對準上方的讀數指示紅線為讀數值），測量電容量時用。L刻度在度盤的下方（以對準下方的讀數指示紅線為讀數值），測量電感量時用。

　　10．微調電容度盤

　　是測試回路中的標準可變電容器，有-3pF～0～+3pF刻度，作微調之用，通常該度盤置于零位，否則測試時須將微調電容器度盤的讀數加到主調電容度盤的讀數上去。

　　11．測量接線柱

　　是測試回路中的接線柱，有兩對，位于儀器的頂部。“Lx”接線柱是接被測線圈的，若測量電容時，此接線柱須接輔助線圈?！癈x”接線柱是測量電容等時接被測電容等的。
