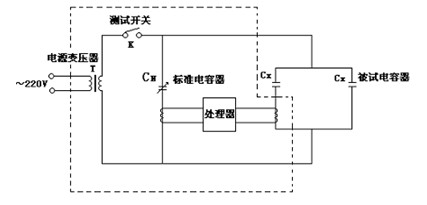

全自動電容電橋測試儀原理圖

　　該電容電橋采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，合上測試開關K，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

　　由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

　　1、 儀器測量范圍及精度：

　　a. 電容測量

　　（1） 可測電容范圍：0.1μF ～ 2,000μF;

　?。?） 可測容量范圍：5 ～ 20,000kvar;

　　（3） 測 量 精 度：±1.0%；

　　（4） 分辨率：0 ～ 1.999μF ±1.0%rdg;

　　0 ～ 19.99μF ±1.0%rdg;

　　0 ～ 199.9μF ±1.0%rdg;

　　0 ～ 1999μF ±1.0%rdg;

　　b. 電流測量

　?。?） 電流測量范圍：0～199.9mA;

　　　　　0～1.999A;

　　　　　0～19.99A;

　　　　　0～199.9A

　　　　　0～1000A;

　?。?）測量精度：±1.0%；

　　2、 工作電源：

　　a. 額定電壓：工頻220V±10%；

　　b. 額定頻率：50Hz；

　　c. 額定輸出：26V/500VA；

　　3、 儀器的正常工作條件：

　　a. 環境溫度：0℃ ～ +40℃

　　b. 相對濕度：≤90%

　　4、顯示方式 ：大屏幕液晶示屏全漢字輸出，TPμp-40面板式熱敏打印機

　　5、外形 / 重量 ：320×360×160 mm / 8 kg

　　·量程自動轉換

　　·儲存數據

　　·大屏幕液晶（320×240×LCD）顯示, 漢字菜單操作提示。

　　·實現波形和測量處理數據同屏顯示，使測試過程更直觀；

　　·具有設置、校正和調試功能
