采用RISC架構的ARM處理器一般具有如下特點：

　　1.體積小、低功耗、低成本、高性能。

　　2.支持Thumb(16位)/ARM（32位）雙指令集。

　　3.大量使用寄存器，指令執行速度更快。

　　4.大多數數據操作都在寄存器中完成。

　　5.尋址方式靈活簡單，執行效率高。

　　6.指令長度固定。

　　選用EP7312處理器，主要是它具有高速ARM720T核心、豐富的外設接口與啟動ROM的設置。EP7312可配置為外部的ROM啟動的外啟動方式或從片上ROM啟動的內啟動方式。

　　在外啟動方式下，ARM從外部程序存儲器（一般是Flash存儲器）取指令執行相應的應用；在內啟動方式下，ARM運行片上啟動ROM中固化的一個128B啟動程序，完成器件初始化，配置串口1以9600bps速率接收2048B用戶程序存儲于片內SRAM中，然后跳轉到片內SRAM起始處開始執行剛下載的2KB用戶程序，這為進一步的調試、代碼下載、外啟動Flash存儲器編程提供途徑，非常適用于嵌入式系統的實驗與開發。

　　EP7312有強大的系統擴展能力，表1、表2中所示分別是內、外啟動方式下的地址空間分配。

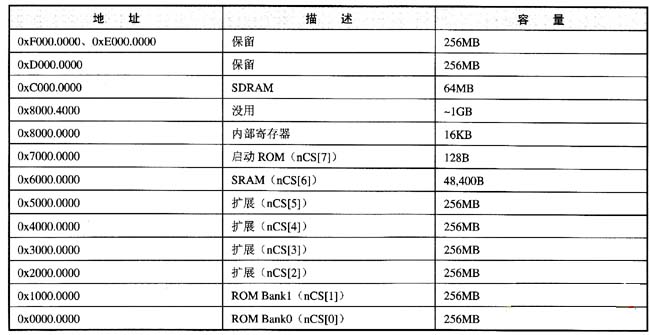

　　表1 內啟動方式地址空間分配

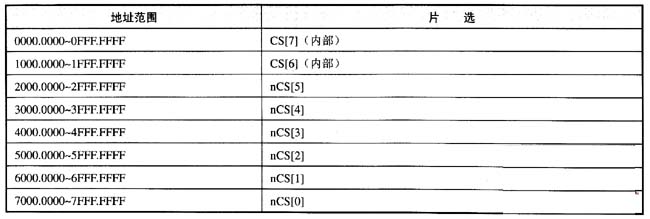

　　表2 外啟動方式地址空間分配

　　ARM處理器支持7種運行模式，如表所示。

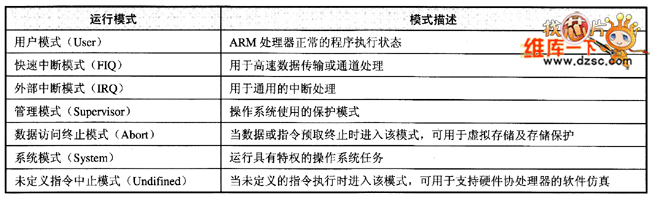

　　表 ARM處理器運行模式

　　說明：ARM處理器的運行模式可以通過軟件改變，也可以通過外部中斷或異常處理改變。

　　大多數的應用程序運行在用戶模式下，當處理器運行在用戶模式下時，某些被保護的系統資源是不能被訪問的。

　　除用戶模式User以外，其余的6種模式稱之為非用戶模式或特權模式（PrivilegedModes）；其中除去用戶模式和系統模式以外的5種模式又稱為異常模式（ExceptionModes），常用于處理中斷或異常，以及需要訪問受保護的系統資源等情況。

　　由于各種新型微處理器的出現和應用的不斷深化，嵌入式系統在后PC時代得到了空前的發展。隨著時間的推移和技術的進步，在工業控制和新興的手持式應用等領域，用戶體驗成為產品成功的關鍵因素之一，越來越多的產品需要良好的用戶界面、互聯功能以及較強的數據處理能力，這對嵌入式處理器硬件、軟件、教學等提出了新的要求。

　　1? 嵌入式處理器與硬件

　　在處理器方面，目前大量的中、低端嵌入式應用，主要使用8/16位單片機。在國內，由于歷史的原因，主要是以MCS51核為主的許多不同型號單片機，主要廠商有Atmel、Philips、Winbond、宏晶等。還有一些近幾年發展較快的新型單片機，如PIC、AVR、MSP430系列等。這些單片機各有特點，但從目前的發展角度來看，單片機針對特定應用領域的個性化發展愈發明顯，典型的例子就是TI公司的MSP430系列16位單片機、ST公司的STM8L系列8位單片機和STM32L系列32位超低功耗單片機。

　　在嵌入式中的高端應用領域，像工業控制、POS機、網絡設備、圖像處理、手機、PDA等，目前主要使用ARM、MIPS、PowerPC、DSP等16~64位處理器，以32位處理器為主。各種類型的處理器都有其一定的應用針對性。例如，DSP對數字信號處理技術中用到的常用運算、算法做了優化設計，主要用于實時信號處理領域，如實時音視頻處理、電機控制等。MIPS處理器性能很好，但功耗較大，適合于有交流電源供電的固定應用，如固定的網絡設備、機頂盒等。ARM處理器性能高，功耗低，適合于用電池供電的便攜、手持式設備。由于近幾年便攜、手持式嵌入式應用的高速發展，ARM處理器的增長速度和市場占有率也快速提升，成為目前32位應用中的主力產品。

　　由于嵌入式應用系統的廣泛性，嵌入式系統的硬件設計涉及的知識面很廣，從模擬到數字、低頻到高頻、小信號到大功率，以及復雜的時序邏輯設計和PCB設計，還要考慮軟硬件資源的合理分配，不僅要有廣而扎實的理論基礎，更需要豐富的實踐經驗。只有對大大小小各種應用系統反復實戰演練，了解新技術、新器件，使用過多種多樣的處理器和模擬/數字器件，才能逐步積累，聚沙成塔，對一個新的應用系統給出快速、合理的硬件方案與設計。

　　2? ARM處理器的優勢

　　對于如今大量出現的32位嵌入式應用，以筆者之見，ARM處理器的優勢主要有以下幾個方面。

　　2.1? 高性能、低功耗、低價格

　　把ARM處理器的性能拿來和一些著名的通用處理器（如Pentium）相比是不合適的，因?yàn)樗麄兏髯葬槍?duì)的應用需求是不同的。Pentium處理器采用多條指令流水線的超標量結構，追求通用應用目標下的超強性能，功耗大，可以用散熱器加風扇散熱。ARM針對嵌入式應用，在滿足性能要求的前提下，力求最低的功率消耗。ARM結構的優點是能兼顧到性能、功耗、代碼密度、價格等幾個方面，而且做得比較均衡。在性能/功耗比（MIPS/W）方面,ARM處理器具有業界領先的性能?；贏RM核的芯片價格也很低，目前ARM CortexM的芯片價格可低至10元人民幣左右。

　　2.2? 豐富的可選擇芯片

　　ARM只是一個核，ARM公司自己不生產芯片，采用授權方式給半導體生產商。目前，全球幾乎所有的半導體廠家都向ARM公司購買了各種ARM核，配上多種不同的控制器（如LCD控制器、SDRAM控制器、DMA控制器等）和外設、接口，生產各種基于ARM核的芯片。目前，基于ARM核的各種處理器型號有好幾百種，在國內市場上，常見的有ST、TI、NXP、Atmel、Samsung、OKI、Sharp、Hynix、Crystal等廠家的芯片。用戶可以根據各自的應用需求，從性能、功能等方面考察，在許多具體型號中選擇最合適的芯片來設計自己的應用系統。由于ARM核采用向上兼容的指令系統，用戶開發的軟件可以非常方便地移植到更高的ARM平臺。

　　2.3? 廣泛的第三方支持

　　以如今的技術，設計一個處理器并非難事，但要使這個處理器得到大家認可，并取得市場成功卻是非常困難的，其中涉及許多技術與非技術的因素和環節，還包括時機、運氣。因?yàn)楝F(xiàn)在許多產品的開發，不是一個簡單的處理器加幾百條指令、語句就可以解決的。要用到32位處理器，一般都要有編譯器、高效的開發工具（仿真器及調試環境）、操作系統、協議棧等，這些東西都不是一個芯片生產商可以解決的，而需要許多第三方的支持。這就像一粒種子，需要土壤、空氣、水等環境才能發芽、成長。這也是我們的一些“中國芯”該反思之處。

　　ARM通過近20年的培育、發展，得到了廣泛的第三方合作伙伴支持。目前，除通用編譯器GCC，ARM有自己的高效編譯、調試環境（MDK、Keil）,全球約有50家以上的實時操作系統（RTOS）軟件廠商和30家以上的EDA工具制造商，還有很多高效率的實時跟蹤調試工具的廠商，對ARM提供了很好的支持。用戶采用ARM處理器開發產品，既可以獲得廣泛的支持，也便于和同行交流，加快開發進度，縮短產品的上市時間。

　　2.4? 完整的產品線和發展規劃

　　ARM核根據不同應用需求對處理器的性能要求，有一個從ARM7、ARM9到ARM10、ARM11，以及新定義的CortexM/R/A系列完整的產品線。前幾年應用較多的主要是基于V4架構的ARM7TDMI、ARM720T、ARM920T核的一些處理器芯片，如NXP的LPC2000系列、ST的STR7/9系列、Atmel 的AT91系列和Samsung的S3C系列。近兩年，ARM Cortex系列以更好的性能、更低的價格得到快速推廣，典型的就是基于CortexM3的STM32系列。

　　ARM CortexM/R/A系列分別針對不同的應用領域。M系列主要面向傳統微控制器（MCU/單片機）應用，這類應用面很廣，要求處理器有豐富的外設，并且各方面比較均衡；R系列強調實時性，主要用于實時控制，如汽車引擎；A系列面向高性能、低功耗應用系統，如智能手機。選用ARM處理器進行開發，技術積累性較強，生命周期長，設計重用度高，不易被淘汰。用戶在選擇ARM處理器時，可以針對應用需求，從大量的ARM芯片中選用滿足性能、功能要求的產品，以獲得較好的性價比。

　　3? ARM嵌入式系統的軟件

　　由于嵌入式系統的差異性很大，對不同的應用需求，必須選擇不同的軟件設計方法、開發平臺和系統工具。

　　對于一些不需要復雜圖形用戶界面、通信協議和復雜文件操作（如同時打開多個文件）的應用，如果選用CortexM3核的處理器就已可以滿足要求，任務數不多，任務之間的關系也不復雜，則不一定需要移植復雜的操作系統。這樣一方面可以降低系統硬件開銷，也可以獲得更好的實時性和執行速度。不過，這樣的軟件開發方法需要開發人員有較好的程序設計思想，對所用器件有深入的了解，并掌握其編程控制方法。若引入一個簡單的操作系統，如μC/OS，可以簡化程序結構，但開發者最好熟悉其內核結構，并有使用經驗，否則可能會需要更多的系統開發、調試時間。

　　如果選擇了帶存儲器管理單元（MMU）的ARM處理器（如ARM920T、CortexA8等），這種應用系統根據應用、實時性、開發環境等因素，移植一個功能較強的操作系統一般情況下會比較合適，如Linux、WinCE，甚至新的Android等。這種系統的開發難度主要是在OS的移植以及硬件驅動程序的開發上。當這二步工作完成后，主要的軟件開發工作已和在PC機上開發沒有多大區別，可以按照一般的軟件工程方法來進行，要注意的只是與ARM硬件平臺相關的軟件優化問題。

　　由于嵌入式系統硬件資源的有限性，嵌入式軟件與其他應用軟件的主要區別，在于嵌入式軟件要有較高的效率，包括執行速度和存儲空間，盡管這二者經常是相互矛盾的。目前一般要求更多的是速度優化。要編寫出高效的ARM程序，需要開發人員熟悉ARM的體系結構，包括內核結構、指令系統、Cache與存儲器結構等，還要有好的程序設計思想，以及對一些常用函數、算法的深刻理解。這個過程也是ARM系統開發從低級到高級的進階之路。

　　目前，由于應用系統越來越復雜，嵌入式軟件的移植性和重用性也得到了人們的高度重視，因?yàn)樗苯佑绊懙角度胧杰浖拈_發效率和質量。選擇一種通用的開發環境和高級編程語言，使開發的嵌入式軟件可以方便地移植到不同的硬件平臺，是實現軟件重用的基礎。目前在ARM嵌入式系統開發中，ARM RealView、Keil以及IAR的EWARM是較好的開發平臺，C/C++語言是應用最廣泛的編程語言，并具有廣泛的庫函數、程序支持，在今后很長一段時間內，仍將在嵌入式系統應用領域中占重要地位。

　　4? 嵌入式系統的教學

　　如今，嵌入式系統作為一個熱門領域，其教學問題也頗受高校的關注。教學的主要目的是培養社會需要的人，由于嵌入式系統的廣泛性、差異性，社會對從事嵌入系統開發人員的要求也有很大的不同，既需要從事簡單8/16位單片機開發的人員，也需要從事ARM、DSP開發的人員；既要有從事硬件、底層軟件開發的人員，也要有從事OS移植、應用軟件開發的人員。由于整個大學學習時間和課程教學時數的限制，一個人顯然不可能學習、掌握嵌入系統開發的各個層面。所以，各個學校首先應根據自身情況，明確定位，確定自己培養學生的社會適應面，然后再制定教學大綱，確定課程內容和實驗平臺。對于高職、普通高校的電類與非電類專業、軟件學院等，都應該有不同的選擇，而不是人云亦云，一哄而上。

　　就目前的發展看，由于ARM等32位處理器應用漸成主流，開發工具已較完善、成熟，對于普通高校計算機學科的嵌入式系統教學，筆者認為可以定位在以32位嵌入式系統開發為主，重點是嵌入式系統的軟硬件結構、嵌入式OS的知識，以及嵌入式軟件設計（包括優化）。課程主體內容基本與硬件平臺（處理器型號）無關，實驗可以采用基于ARM核的不同廠家處理器的實驗平臺。主要考慮以下幾點：

　　①在32位嵌入式系統開發上，軟件開發人員的需求比硬件開發人員要多得多（盡管目前硬件開發人員較難找，但這應該是電子等專業培養的）。一般在一個從事嵌入式應用系統開發的公司中，軟硬件人員的比例不會小于10：1。由于學習時間有限，教學重點應該偏軟件。

　?、诂F(xiàn)代社會強調分工、合作，以求得整體利益的最大化。對個人的要求首先是專才，能把局部工作做精、做好。通才是需要的，但數量會比專才少得多，而且通才是練出來的，不是教出來的。今后的大學是大眾教育，教學只能面向大眾需求。在相關專業的研究生階段，對一些有基礎、有興趣的學生，可以進行一些系統級硬件、底層軟件的開發實踐，同時也可滿足社會對高層次嵌入式人才的需要。

　?、垡源藶橹?，可以再開設2門選修課。向下為“單片機原理與應用”，此課程以實踐為主，讓有興趣的學生可以自己設計、制作一些單片機應用系統，同時也鍛煉了硬件動手能力。向上為“數字信號處理（DSP）”，讓那些數學基礎較好、對實時信號處理有興趣的學生有用武之地（現在這樣的學生很難得）。

　　另外，由于應用日趨復雜，而教學時間有限，一個本科生在校期間不可能深入學習嵌入式系統的很多細節，嵌入式教學應采用自上而下的教學方法。一開始不必花很多時間講解處理器內核架構/指令系統，只要知道各種內核的基本特點即可，重點學習、掌握處理器、外設的編程結構（即編程者角度看到的編程模型結構，非具體物理實現結構）。真實的應用、研究設計都是從粗粒度向細粒度進階的，是一個自頂向下的過程，首先要重視的是系統架構和各個抽象層。1000行的C程序，編譯后生成的目標代碼只有10 KB左右，試想現在的MCU Flash動輒幾百KB，為什么？一個目標代碼幾百KB的C程序，一般不是完全由個人寫出來的，而都會使用一些第三方的庫函數、中間件等。硬件也一樣，現在很多硬件系統都會使用一些模塊（Module），盡管這些模塊看上去還是一個芯片，但實際上已經是一個SiP模塊，如WiFi模塊。所以，在了解基本嵌入式系統結構的基礎上，本科階段要更多地學習各種系統、模塊、外設、協議、庫函數的“邊界（Interface）”，能夠搭建一個簡單系統（How to do），今后在工作、或研究生階段進一步去做好一個系統（How to do better）。

　　5結語

　　嵌入式系統作為一種特殊的計算機應用系統，在任何時期都有相對的高、中、低端應用，即使在今后，沒有OS支持的4位或8位單片機的嵌入式應用仍有大量需求，但趨勢是系統化、復雜化。這既是嵌入式系統的特點--廣泛性、差異性和不可壟斷性，也是廣大嵌入系統研發人員的生存與發展空間。ARM處理器在便攜、手持式設備以及工業控制等應用領域，在今后相當長的時間內是一個很好的選擇。當然，沒有一種型號的處理器是可以覆蓋所有應用的，也不是搬上一個嵌入式OS，就可以很好地解決軟件問題的。深入了解各種器件特性，選擇最合適的處理器、外圍器件、操作系統和軟件庫，盡可能地優化軟件設計，最貼切地滿足應用需求，以獲得最好的系統性價比，是嵌入式系統設計開發的精髓。

　　ARM編程特別是系統初始化代碼的編寫中通常需要實現中斷的響應、解析跳轉和返回等操作，以便支持上層應用程序的開發，而這往往是困擾初學者的一個難題。中斷處理的編程實現需要深入了解ARM內核和處理器本身的中斷特征，從而設計一種快速簡便的中斷處理機制。需要說明的是，具體的上層高級語言編寫的中斷服務函數不在本文的討論范圍之內。

　　ARM處理器異常中斷處理概述

　　當異常中斷發生時，系統執行完當前指令后，將跳轉到相應的異常中斷處理程序處執行。當異常中斷處理程序執行完成后，程序返回到發生中斷的指令的下一條指令處執行。在進入異常中斷處理程序時，要保存被中斷的程序的執行現場。從異常中斷處理程序退出時，要恢復被中斷的程序的執行現場。ARM體系中通常在存儲地址的低端固化了一個32字節的硬件中斷向量表，用來指定各異常中斷及其處理程序的對應關系。當一個異常出現以后，ARM微處理器會執行以下幾步操作：

　　1）保存處理器當前狀態、中斷屏蔽位以及各條件標志位；

　　2）設置當前程序狀態寄存器CPSR中相應的位；

　　3）將寄存器lr[_]mode設置成返回地址；

　　4）將程序計數器(PC)值設置成該異常中斷的中斷向量地址，從而跳轉到相應的異常中斷處理程序處執行。

　　在接收到中斷請求以后， ARM處理器內核會自動執行以上四步，程序計數器PC總是跳轉到相應的固定地址。從異常中斷處理程序中返回包括下面兩個基本操作：

　　1）恢復被屏蔽的程序的處理器狀態；

　　2）返回到發生異常中斷的指令的下一條指令處繼續執行。

　　當異常中斷發生時，程序計數器PC所指的位置對于各種不同的異常中斷是不同的，同樣，返回地址對于各種不同的異常中斷也是不同的。例外的是，復位異常中斷處理程序不需要返回，因?yàn)檎麄€(gè)應用系統是從復位異常中斷處理程序開始執行的。

　　支持中斷跳轉的解析程序

　　解析程序的概念和作用

　　如前所述，ARM處理器響應中斷的時候，總是從固定的地址開始的，而在高級語言環境下開發中斷服務程序時，無法控制固定地址開始的跳轉流程。為了使得上層應用程序與硬件中斷跳轉聯系起來，需要編寫一段中間的服務程序來進行連接。這樣的服務程序常被稱作中斷解析程序。

　　每個異常中斷對應一個4字節的空間，正好放置一條跳轉指令或者向PC寄存器賦值的數據訪問指令。理論上可以通過這兩種指令直接使得程序跳轉到對應的中斷處理程序中去。但實際上由于函數地址值為未知和其它一些問題，并不這么做。這里給出一種常用的中斷跳轉流程：

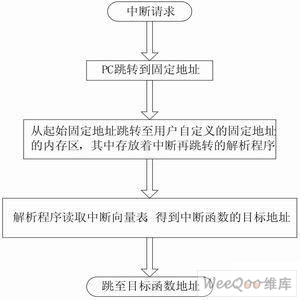

　　圖1中斷跳轉流程圖

　　這個流程中的關鍵部分是中斷向量表，為了讓解析程序能找到向量表，應該將向量表的地址固定化（編程者自定義）。這樣，整個跳轉流程的所有程序地址都是固定的，當中斷觸發后，就可以自動運行。其中，只有向量表的內容是可變的，編程者只要在向量表中填入正確的目標地址值就可以了。這使得上層中斷處理程序和底層硬件跳轉有機地聯系起來。

　　解析過程示例

　　以一次IRQ跳轉為例，假定中斷向量表定義在0x00400000開始的外部RAM空間：

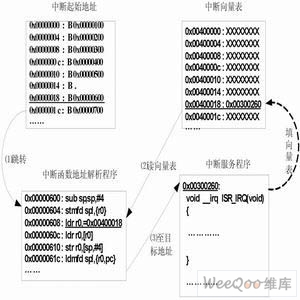

　　圖2 中斷解析示例流程

　　圖2中實線表示的流程都用ARM匯編語言編寫，一般作為boot代碼的一部分放在系統的底層模塊中。填寫向量表的操作可以在上層應用程序中方便地實現，比如在C語言中： *( int *(0x00400018)) = (int) ISR[_]IRQ；這樣就將IRQ中斷的服務程序入口地址（0x00300260）填寫到中斷向量表中的固定地址0x00400018開始的4字節空間了。

　　如此一來，就可避免在應用程序中計算中斷的跳轉地址，并且可以很方便的選擇不同的函數作為指定中斷的服務程序。當然，在程序開發時要合理開辟好向量表，避免對向量表地址空間不必要的寫操作。

　　解析程序的擴展

　　眾所周知，在ARM處理器中會包含很多中斷源，通常會在ARM內核外面擴展一個中斷控制器來管理各種原因產生的中斷。比如，三星公司的S3C4510B處理器中的IRQ/FIQ類型的中斷源可以有21個，S3C44B0X有26個。這時候中斷處理的原理還是一樣的，無非是向量表更長，并且當一個中斷觸發以后，需要在解析程序里查詢中斷控制器的狀態來確定具體的中斷源，再根據中斷源來讀取向量表中的對應地址內容。其處理流程可用圖3表示。

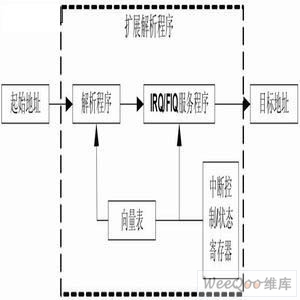

　　圖3 中斷解析的擴展

　　相比圖2，圖3中多了一級的跳轉，也就是在第一次解析跳轉到IRQ/FIQ服務程序中后，再進行第二次的解析[_]中斷源的識別。

　　向量中斷的處理

　　一些處理器在設計外擴的中斷控制器時提供了一種叫做“向量中斷”的中斷跳轉機制。這與前文敘述的擴展解析跳轉流程有所不同，它不需要軟件來識別具體的中斷源，也就是不需要添加圖3中的IRQ/FIQ服務程序，而完全由硬件自動跳轉到對應的中斷地址。其它跳轉流程的原理都是一樣的。這相當于擴展了ARM內核的硬件中斷向量表，減小了中斷響應延時。以S3C44B0X處理器的外部中斷0為例，需要在其對應的硬件固定跳轉地址0x00000020處添加指令：ldr pc,=HandlerEINT，使得程序跳轉到其服務程序HandlerEINT0處執行。

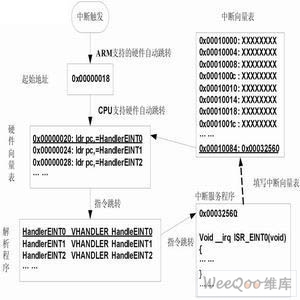

　　圖4? 向量中斷解析流程示例

　　結語

　　本文介紹的中斷處理機制是嵌入式編程中常常采用的方法，其原理是通用的。當然，在實際開發中，需要根據系統處理器ARM內核的中斷特征和處理器自身的中斷控制器特點具體細化流程圖中的各個步驟和改寫參考代碼。
