應用特性

• 　　雙絞線視頻傳輸器具有以下特性：

  　　1）傳輸距離遠、傳輸質量高。由于在雙絞線收發器中采用了先進的處理技術，極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差，保持了原始圖象的亮度和色彩以及實時性，在傳輸距離達到1km或更遠時，圖象信號基本無失真。

  　　2）布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外，樓宇大廈內廣泛鋪設的5類非屏蔽雙絞線中任取一對就可以傳送一路視頻信號，無須另外布線，即使是重新布線，5類纜也比同軸纜容易。此外，一根5類纜內有4對雙絞線，如果使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。

  　　3）抗干擾能力強。雙絞線能有效抑制共模干擾，即使在強干擾環境下，雙絞線也能傳送極好的圖象信號。而且，使用一根纜內的幾對雙絞線分別傳送不同的信號，相互之間不會發生干擾。

  　　4）可靠性高、使用方便。利用雙絞線傳輸視頻信號，在前端要接入專用發射機，在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜，使用起來也很簡單，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。

  　　5）價格便宜，取材方便。由于使用的是目前廣泛使用的普通5類非屏蔽電纜，購買容易，而且價格也很便宜，給工程應用帶來極大的方便。

  　　　　　

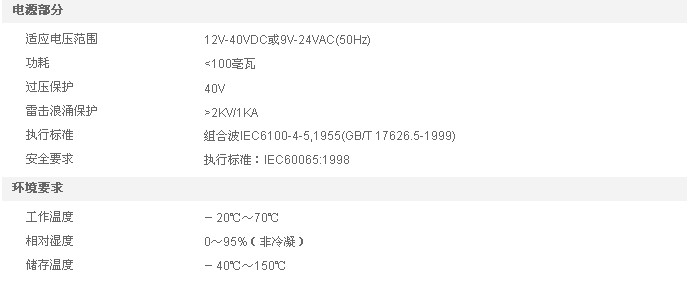

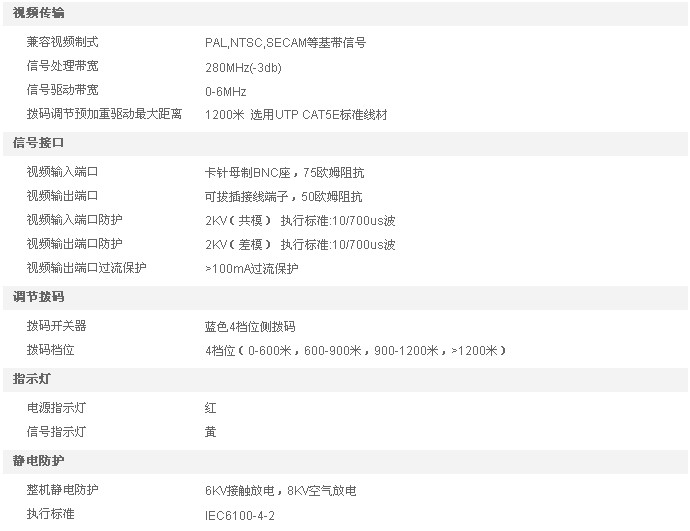

常見技術參數

使用中的注意事項

• 　　1、請選用五類或五類以上的非屏蔽雙絞線，線纜類別越高，傳輸效果越好。五類屏蔽雙絞線（STP CAT5 24AWG）可以在一些強電磁干擾等特殊的情況下使用，但會縮短傳輸距離。三、四類非屏蔽雙絞線也可以使用，但圖象效果、傳輸距離和抗干擾性能下降。要根據不同的使用環境，選用不同的線纜，如室內線纜、室外線纜、阻水線纜等。

  　　2、不能將雙絞線的兩對線并起來使用。

  　　3、將網線中的空余不用網線（如利用了網線中的2對傳輸信號，余2對備用）接地，可以接在機房或機柜的地上。

  　　4、當使用從雙絞線中間抽頭的橋接連接方式時，必須將該對線后面多余的線纜斷開，并將空余網線接地（可以接在前端的攝象機地上）。

  　　5、網線間相互連接時，按照顏色一一對應，用烙鐵焊在一起，外面用絕緣膠帶包好，防止短路；如室外連接，要做好防水處理。

  　　6、在傳輸中，應采用非屏蔽的雙絞線，以達到最佳傳輸效果。由于屏蔽雙絞線間存在分布電容，對平衡信號傳輸有一定影響，在電磁干擾較嚴重地區或雷電較多地區，可以采用屏蔽雙絞線。

  　　7、在施工布線時，可與一般電話線、計算機網絡線、同軸電纜線、光纖一起傳輸；但盡量避免與大功率電源線一起傳輸。

  　　8、一般不建議用戶使用非雙絞線（如平行電話線、RVV電源線），作為沒有辦法的辦法也可以通過平行線傳輸，我們通過RNN2*1.0的電源線傳輸過1000米，效果還可以，但抗干擾性不敢保證。

  　　9、可以使用一箱線來模擬真實環境。一箱線一般為300米左右，可以分別連成300米、600米、900米、1200米（一根共有4對線，最長1200米，若再長需兩箱線）。

  　　10、在發射器連接攝像機部分或接收器連接后端監控設備的部分上使用較短的電纜;為防止雷擊，發射機的應盡量接地線（小于8歐姆）。


常見問題及其解決方式

• 　　1、問：雙絞線傳輸器使用何種線纜？

  　　答：選用五類或五類以上的非屏蔽雙絞線，線纜類別越高，傳輸效果越好。五類屏蔽雙絞線（STPCAT524AWG）可以在一些強電磁干擾等特殊的情況下使用，但會縮短傳輸距離。三、四類非屏蔽雙絞線也可以使用，但圖象效果、傳輸距離和抗干擾性能下降很多。平行不絞合在一起（例如平行電話線）的線纜及兩根各自屏蔽的線纜，不建議使用。要根據不同的使用環境，選用不同的線纜，如室內線纜、室外線纜、阻水線纜等。

  　　2、問：在綜合布線時可否把雙絞線和其它線纜放捆在一起？

  　　答：在施工布線時可與一般電話線，計算機網絡線，同軸電纜線，光纖一起傳輸，請勿與電源線一起避免增加干擾的幾率。

  　　3、問：可否利用現有計算機網絡線來傳送視頻、音頻、數據信號？

  　　答：只要使用沒有使用到的一對絞線就可以用來傳送視頻、音頻、數據；一般計算機都利用網絡線中的兩對絞線來傳輸以太網等信號，另外兩對線就可以傳送視頻、音頻或數據。但傳送的信號不可以經過HUB、交換機等網絡設備.

  　　4、問：雙絞線接頭處是否可以直接擰在一起？

  　　答：最好不要直接擰在一起，如果連接不好，接觸電阻過大，影響傳輸效果，甚至無法傳輸。連結處要用烙鐵焊在一起或用RJ45對接頭，防止短路。

  　　5、問：如何試驗雙絞線傳輸設備？

  　　答：一箱線一般為300米左右，可以分別連成300米、600米、900米、1200米，一根共有4對線，最長1200米。

  　　6、問：一根雙絞線可以傳哪種組合的信號？

  　　答：一根線一般有四對雙絞線，可以傳輸4路視頻，總之1對線可以傳輸一路信號，4對線可以傳輸4路信號，一般建議客戶使用3路，1路備用。

  　　7、問：雙絞線可以傳電源嗎？

  　　答：可以。要保證傳過來的電源符合設備的要求。如設備工作電源是10-12VDC，電流是60MA，雙絞線內阻為10Ω/100米（實際使用要測量），若傳送的電源是DC12V，要保證設備的使用正常，傳送電源在150米以內。

  　　8、問：雙絞線傳輸設備可以走網絡的嗎？

  　　答：不可以，我們的產品只是利用雙絞線來代替同軸電纜作為傳輸介質，但傳輸距離遠遠超過同軸電纜，它與普通計算機之間的網絡傳輸不一樣，它不可以穿過集線器和交換機。

  　　9、問：設備是數字信號嗎？

  　　答：不是，產品雖然用雙絞線進行信號傳輸，但傳輸?shù)氖且环N平衡信號（差分），它抗干擾能力很強，屬于一種模擬信號。

  　　10、問：一根線傳輸四路信號是什么意思？

  　　答：我們產品對線材的最低要求是普通5類雙絞線。在普通5類雙絞線中，有8芯線分成4對，產品只需一對芯線便可傳輸一路圖像，因此4對線芯便可傳輸4路圖像信號。建議客戶使用3路，備用1路。

  　　11、問：傳輸?shù)囊纛l和控制怎么解決？

  　　答：在普通網線中的4對線中，標準系統是一對線用來傳輸視頻，一對傳輸音頻，一對傳輸控制，還有一路預留備用，由于我們的產品只是為傳輸視頻而設計，所以產品上并沒有音頻和控制的接口，如要傳輸控制可用雙絞線的其中一對線來傳輸解碼器的信號，也就是說用雙絞線來代替控制線。如要傳輸音頻，在對音質要求不高的情況下，把前端采集音頻信號經過功放后直接由雙絞線傳至后端設備即可。

  　　12、問：傳輸是實時的嗎？

  　　答：是的，由于采用模擬信號進行傳輸，圖像傳輸速率是每秒25幀秒，不會象數字信號那樣存在緩沖和延遲的問題。

  　　13、問：雙絞線中可以傳輸電源嗎？

  　　答：如果距離較近(150米)并且傳輸?shù)氖堑蛪褐绷麟娫矗瑒t可以傳輸。在距離較遠(1500米左右)且前端不好取電時。

  　　14、問：可以用屏蔽雙絞線嗎？

  　　答：在傳輸中，應采用非屏蔽的雙絞線，以達到最佳傳輸效果。由于屏蔽雙絞線間存在分布電容，對平衡信號傳輸有一定影響，在電磁干擾較嚴重地區或雷電較多地區，可以采用屏蔽雙絞線，但是圖象調整比較麻煩，不建議客戶使用。

  　　15、問：可以把雙絞線的兩對線并起來增加傳輸距離嗎？

  　　答：有的用戶可能會把雙絞線的兩對線并起來使用，或許用戶覺得這樣會減小傳輸?shù)碾娮瓒鴷@得更大的傳輸距離。但是這樣不但不會增加傳輸?shù)木嚯x，相反由于干擾有可能還會降低傳輸距離或根本無法傳輸圖象。設備是平衡信號，這種平衡信號依賴雙絞線的雙絞線特性來抵消外界的干擾，由于雙絞線距離相互之間線距很近并且相互纏繞，這樣他們所受的干擾基本相同，經過后端接收處理便可完全去掉干擾。如果把兩對線并接使用，電阻雖然減小了，但分布電容增大了，而且因它們不再具備雙絞特性而受到的干擾會增大很多，嚴重影響信號傳輸，所以在普通雙絞線中，一對線用來傳輸一路視頻信號是效果最好的。

  　　16、問：雙絞線的每一對線線芯紐距不同,對傳輸有影響嗎？

  　　答：沒有，的確，雙絞線每一對線線芯紐距都不同，這本來是針對數字信號的傳輸而設計的。但在我們的產品看來，它只是產生了一些輕微的級間電容的變化，而這些變化完全可由后端的阻抗匹配電路抵消，所以，使用我們的收發器在雙絞線的任意一對線芯上傳輸視頻信號都是沒有問題的。

  　　17、問：可以在發射器連接攝像機部分或接收器連接后端監控設備的部分上使用較長(如300米)來增加傳輸距離嗎？

  　　答：不行。發射器只有在攝像機發射的的信號最小的失真和衰減輸入后，才能達到最好的傳輸效果。距離較長的同軸電纜不僅信號衰減大，還有可能混入各種干擾，這樣的信號通過發射器后,在接收端一定接收不到好的圖像的，同理，接收端也不能連接過長。我們推薦產品兩端連接的同軸電纜最好不要超過50米，如實在需要加長，應盡量選擇質量好編數大的同軸纜，且盡量做好屏蔽，遠離干擾源。

  　　18、問：雙絞線視頻傳輸設備支持中間抽頭的橋接連接方式嗎？

  　　答：雙絞線視頻傳輸設備適合于點到點直接連接，不要使用從雙絞線中間抽頭的橋接連接方式。如果用戶從雙絞線中間取出一對線纜時，必須將該對線后面多余的線纜斷開或者干脆斷開后接地（無用線，否則會引起阻抗失配）。
